전기차 충전기 운영 시스템
충전기의 시작 명령 수락과 실제 전류 공급, 세션 종료 기록을 나누어 확인합니다. 통신 중단 상태와 현장 전력 한도를 함께 검토해 관제원이 이용 안내·부하 설정·기사 점검을 같은 세션으로 연결합니다.
MOBILE EXPERIENCE / CHARGE ON
손안에서 시작하는 연결된 경험

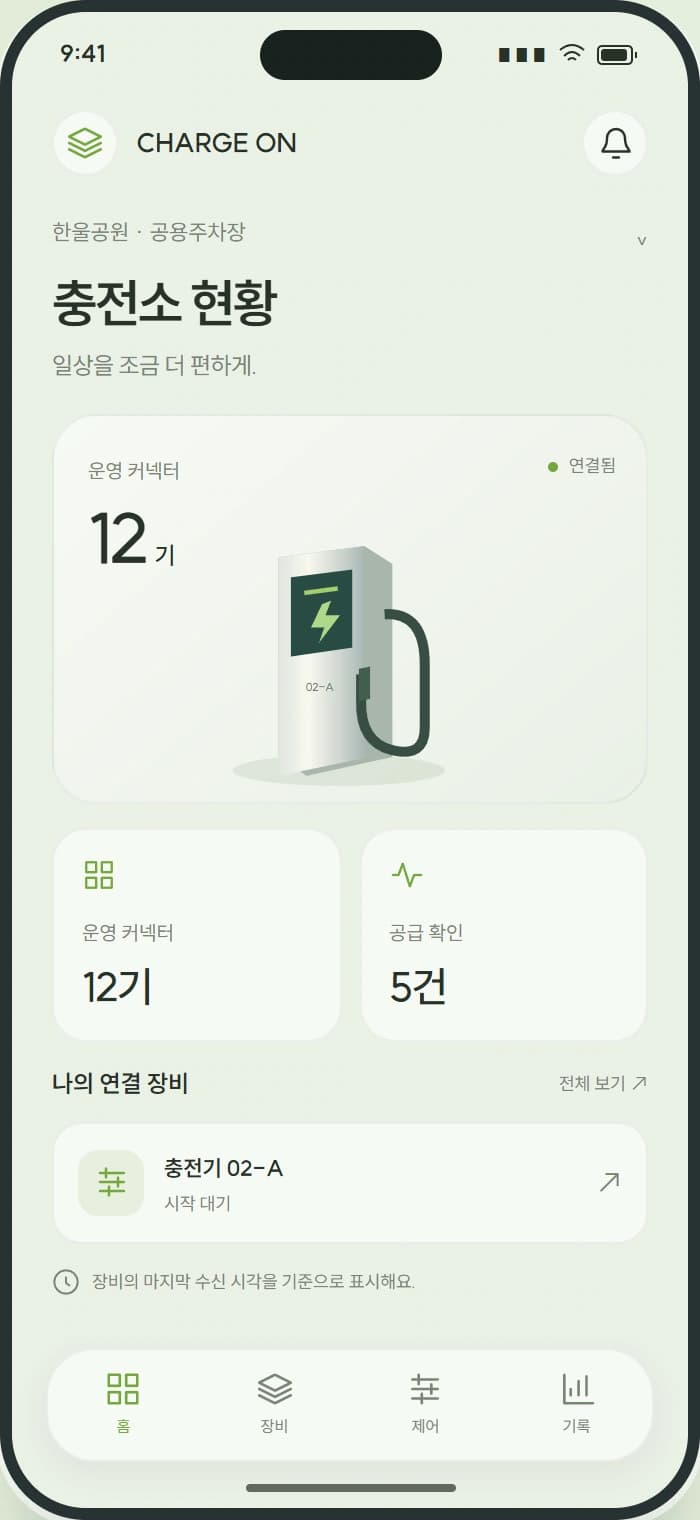

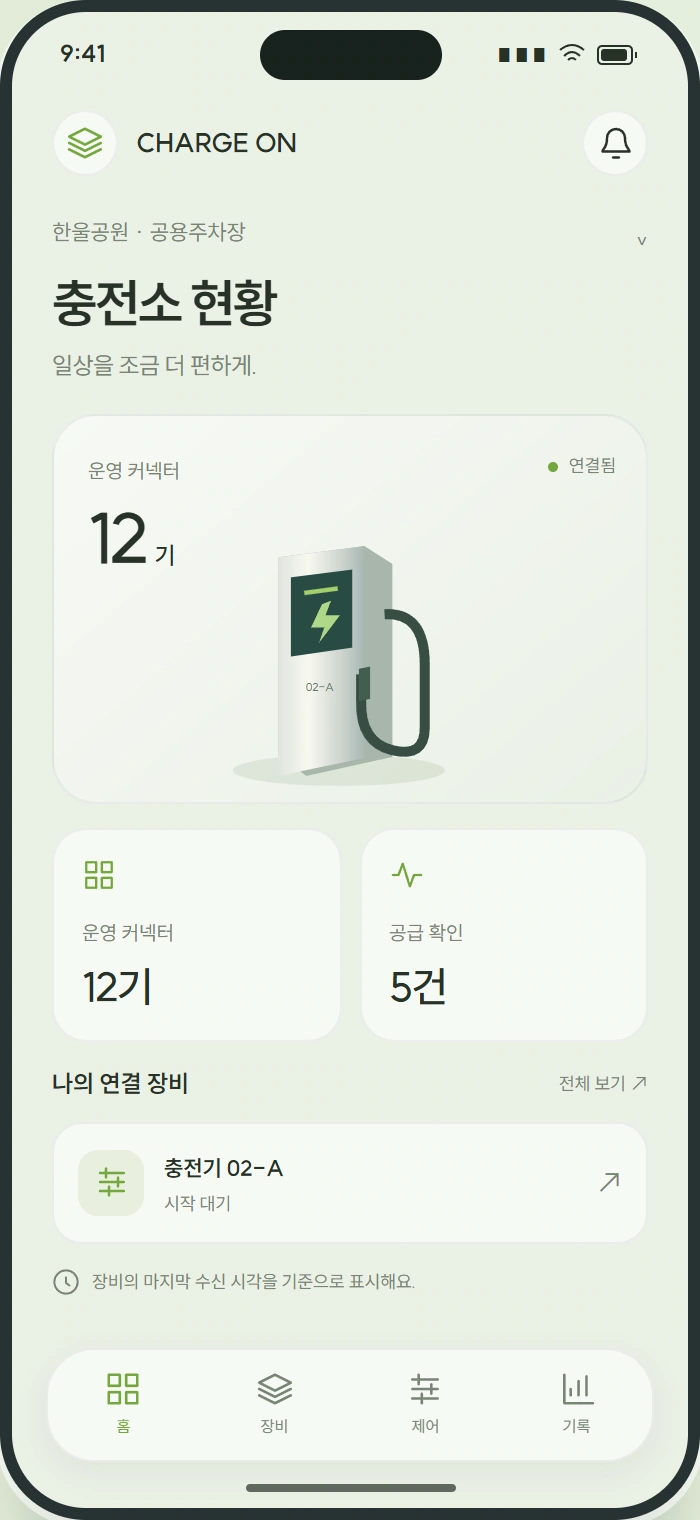

충전소 현황
발전·충전·소비 흐름을 요약합니다.

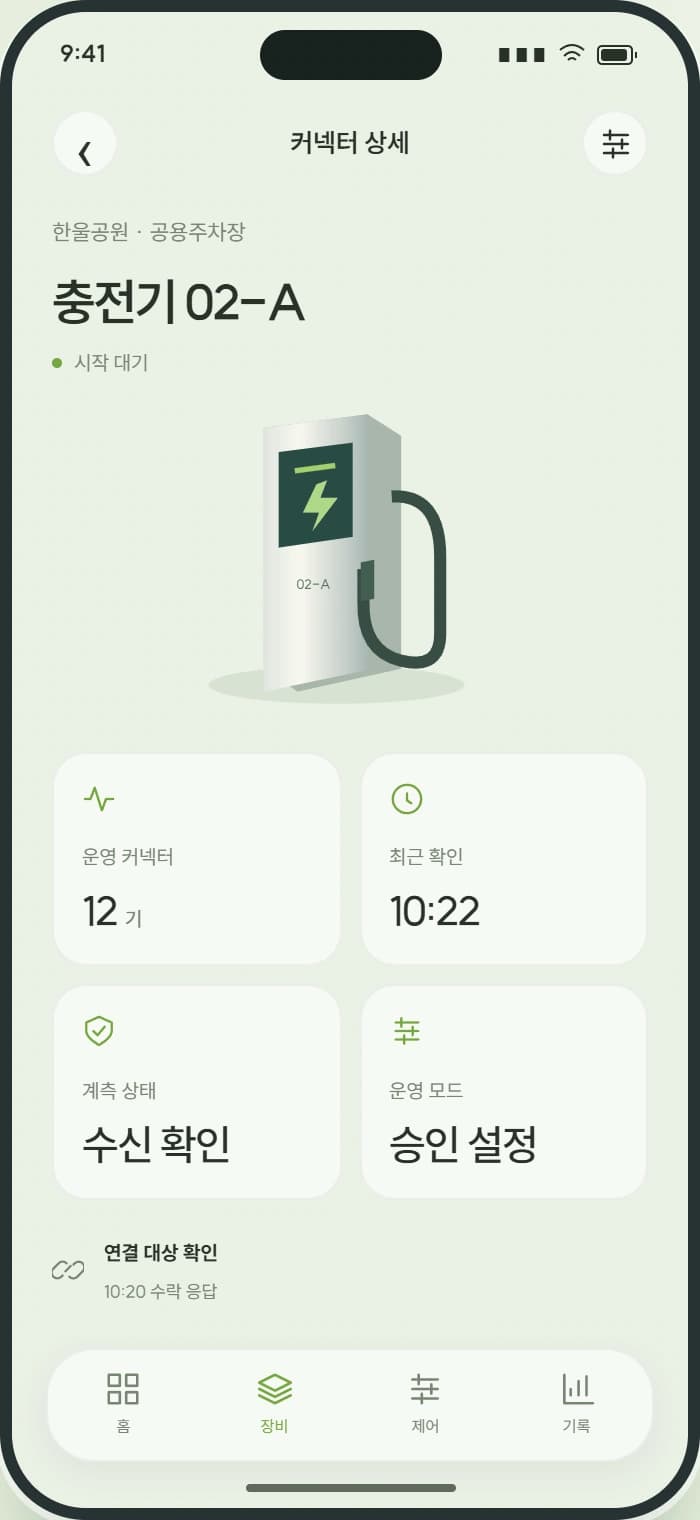

커넥터 상세
설비별 수신 상태와 실제 출력을 확인합니다.

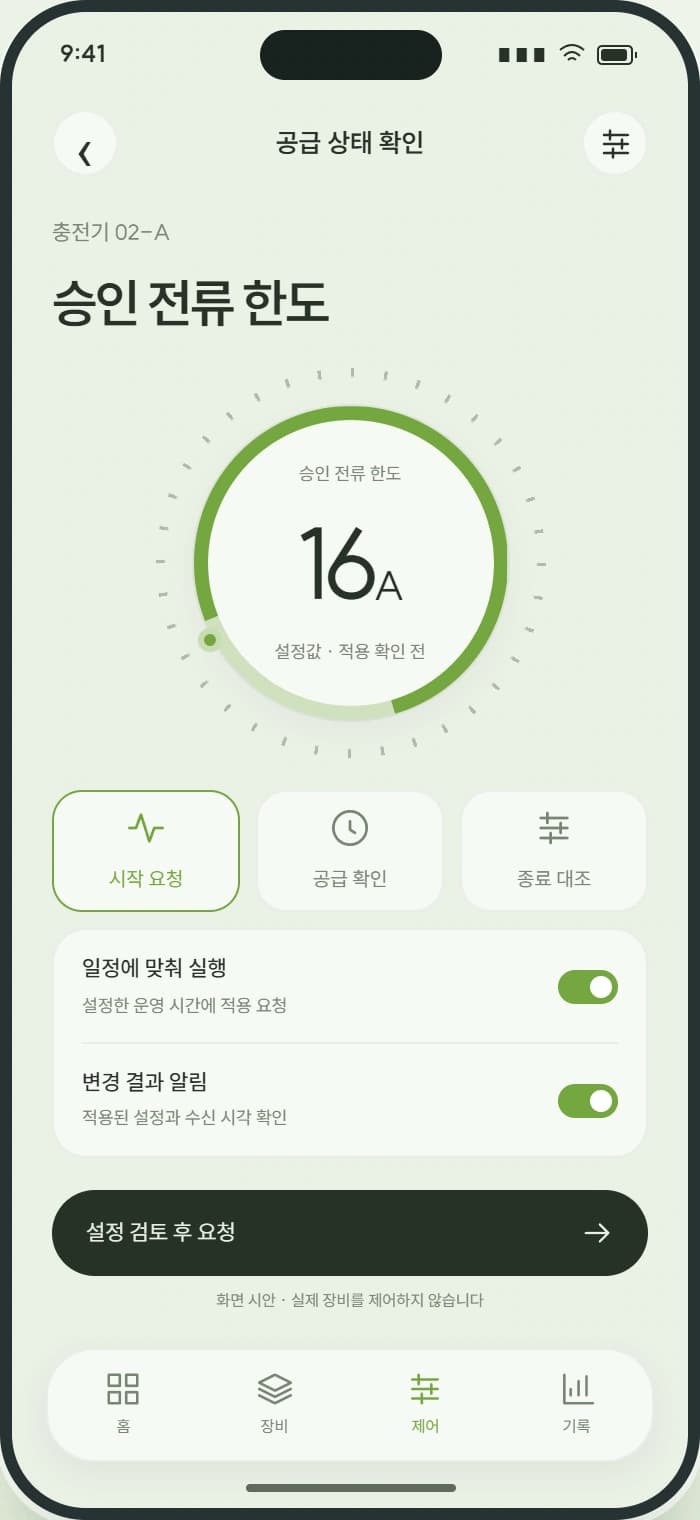

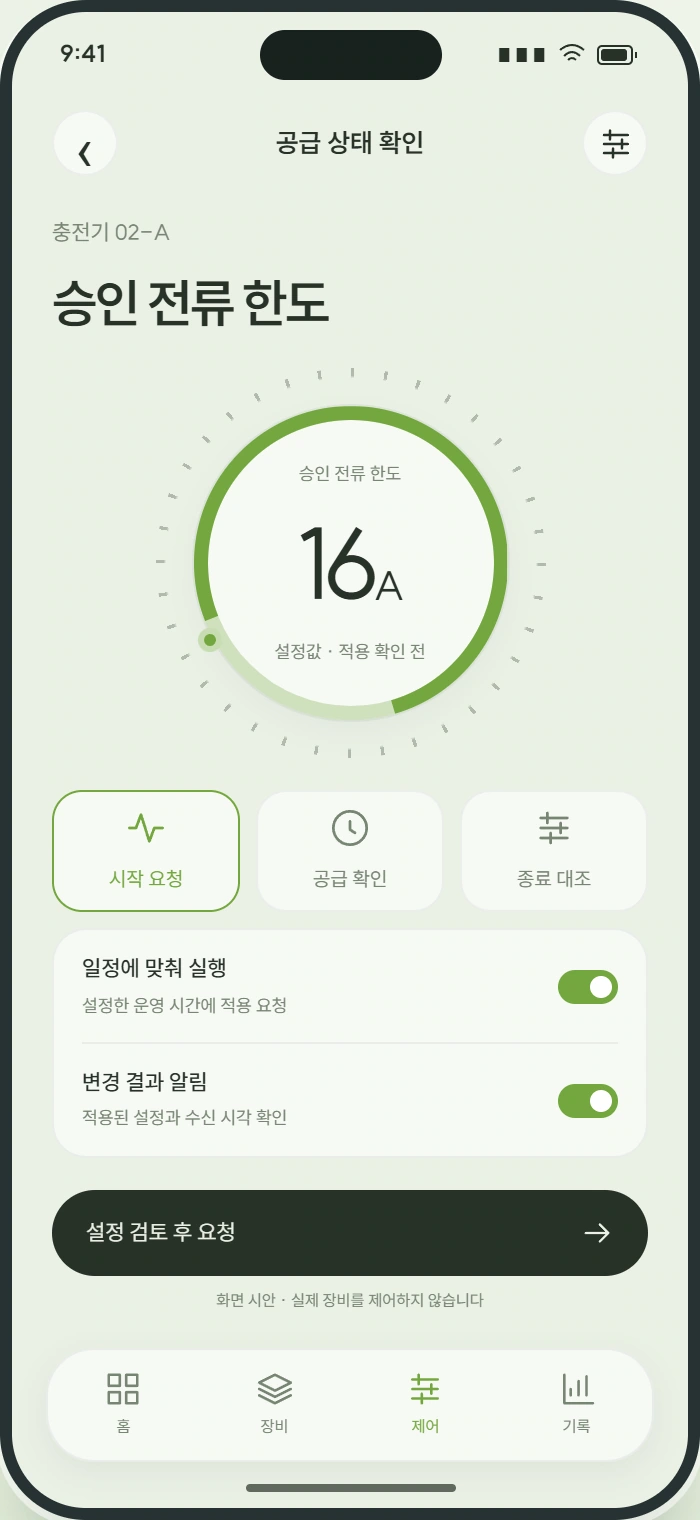

공급 상태 확인
요청한 설정과 실제 공급 상태를 구분합니다.

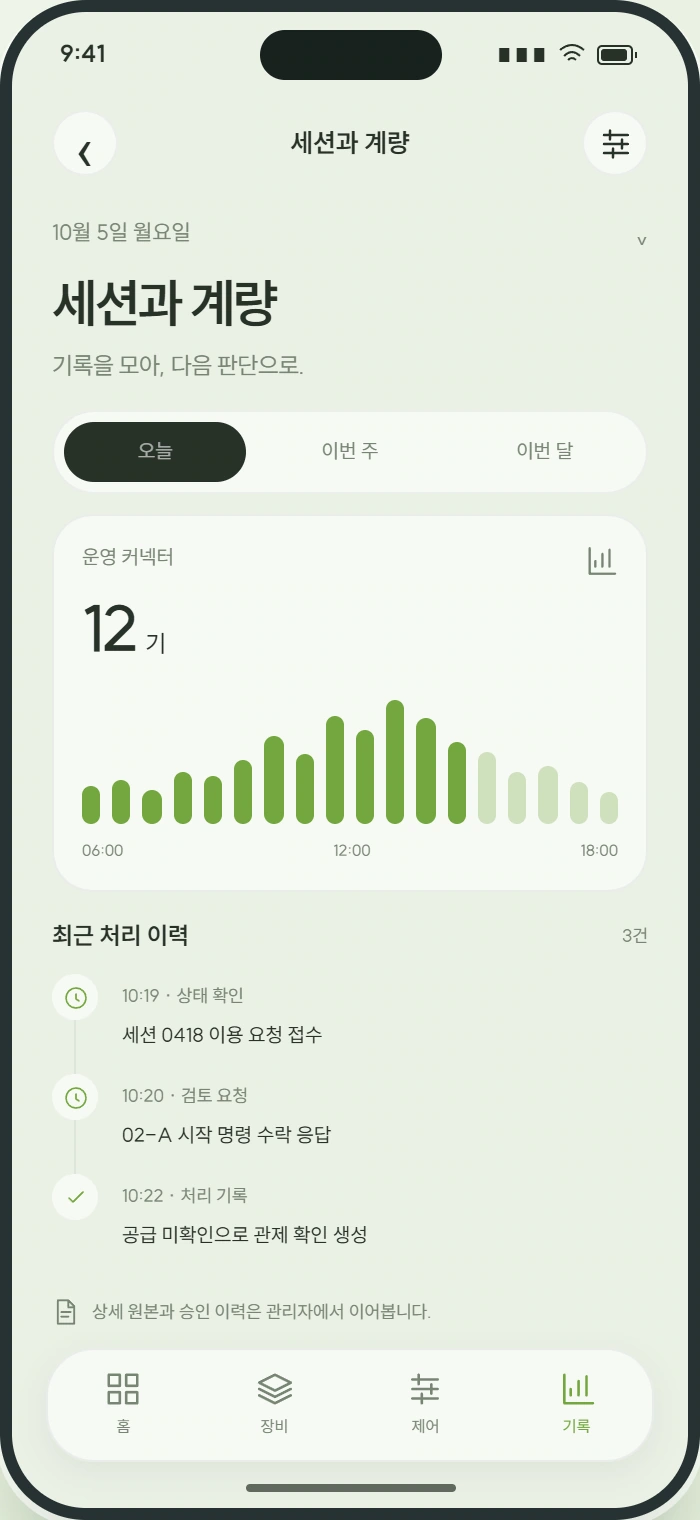

세션과 계량
시간대별 계량과 확인 이력을 비교합니다.
프로젝트의 현장 업무를 4개의 모바일 화면으로 구성한 디자인 시안입니다. 화면의 장비·계측값은 예시 데이터입니다.
DESIGN REFERENCESsolar / Dribbble ↗
01 / 배경과 문제
프로젝트가 시작되는 지점
충전 시작 명령이 수락되어도 차량에 전류가 공급되지 않으면 이용자는 앱과 충전기 중 어느 상태를 믿어야 할지 알기 어렵습니다. 여러 충전기가 같은 전력 한도를 공유하는 현장에서는 통신이 끊긴 세션과 실제 부하를 구분해야 다음 이용과 설정 변경을 판단할 수 있습니다.
- 핵심 사용자
- 충전 운영 관제원 · 건물 전력 관리자 · 현장 충전기 기사
- 프로젝트 성격
- 개발 시나리오
- 주요 연동
- OCPP 충전기 세션·상태 인터페이스 · 분전반 전력 계측기 · 충전 이용·결제 거래 조회 API
02 / 범위와 책임
어디까지 만들고 운영하는가
포함 범위
- 커넥터 인증과 현장 전력 한도·우선순위 관리
- OCPP 명령·계량·세션 사건 수집
- 세션 대조·부하 설정·기사 점검 화면
주요 제외 범위
- 전력 회로 시공과 미확정 세션의 자동 과금
03 / 업무 흐름
시작부터 완료까지 이어지는 업무
- 01
충전기·커넥터와 현장 전력 한도, 제어 우선순위를 등록합니다.
- 02
OCPP 게이트웨이가 연결 상태와 세션·계량 사건을 서버로 전달합니다.
- 03
관제원이 명령 수락과 실제 전류, 세션 시작·종료를 대조합니다.
- 04
전력 관리자가 허용 부하 안의 설정을 승인하고 장비 적용 응답을 확인합니다.
- 05
미확정 세션과 현장 점검을 정리하고 복구 뒤 계량·종료 기록을 대조합니다.
충전 세션 확인
명령 수락과 공급 전류를 대조합니다. 시작 대기·공급 확인·종료 미확정을 구분해 이용 문의에 안내합니다.
허용 부하 운영
분전반 계측과 적용 한도로 설정을 승인합니다. 서버 요청·장비 회신을 비교하고 오프라인 장비를 구분합니다.
복구·현장 점검
세션 사건을 받아 현장을 점검합니다. 복구 후 늦은 계량·종료 기록을 대조하고 미확정 건을 관제에 인계합니다.
INTERACTIVE WORKSPACE
화면 너머의 업무까지.
16개 메뉴에서 모듈별 책임, 처리 이력, 연동과 예외 기준을 살펴보세요.
업무 기록 검색 · 상태 필터 · 역할별 담당 업무 · 상세 이력 · 검토 메모 · CSV 내보내기를 직접 확인할 수 있습니다.
04 / 관리자 화면 디자인
현장의 확인을 운영의 판단으로
이미지를 선택하면 원본 크기로 볼 수 있습니다.

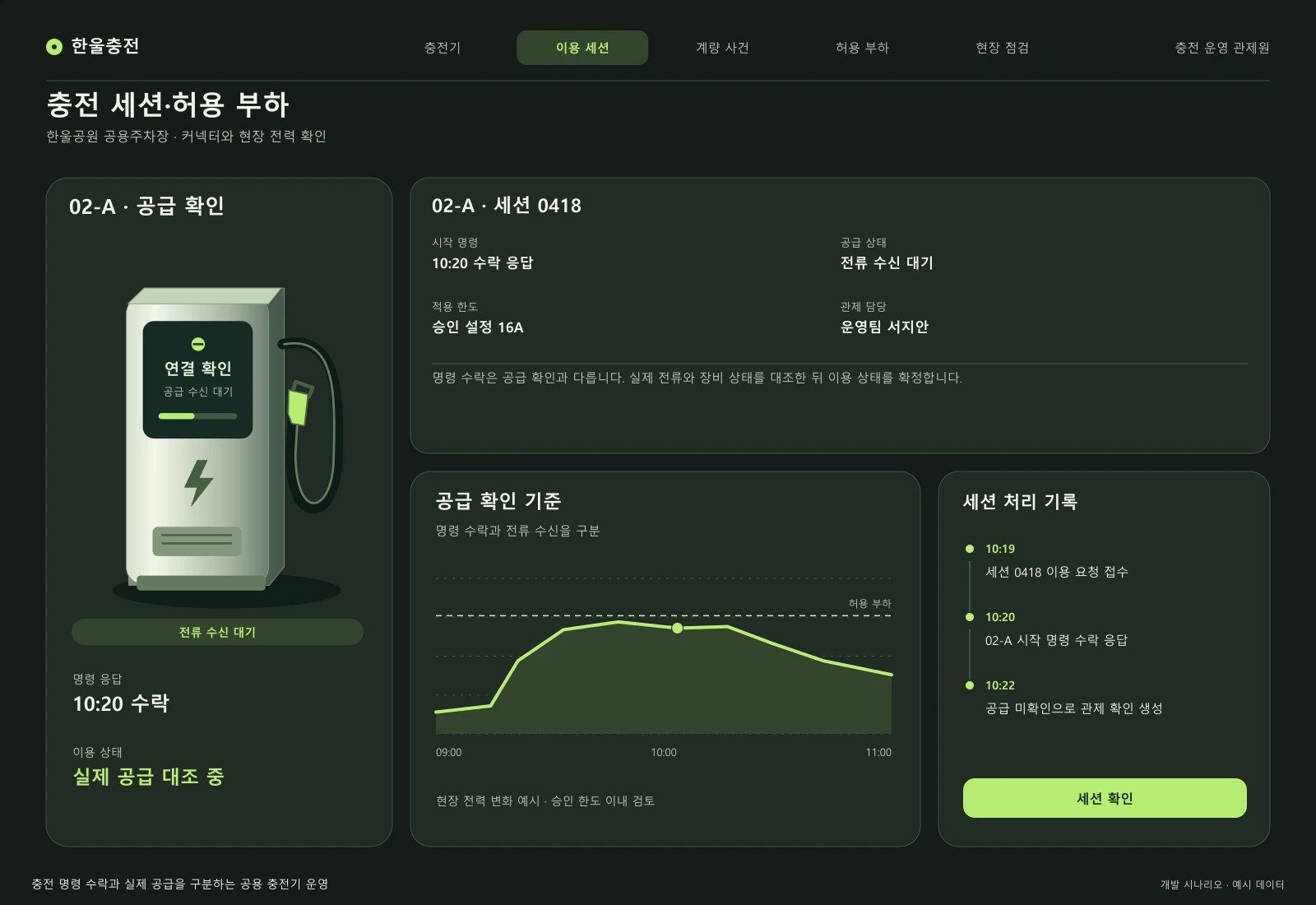

01

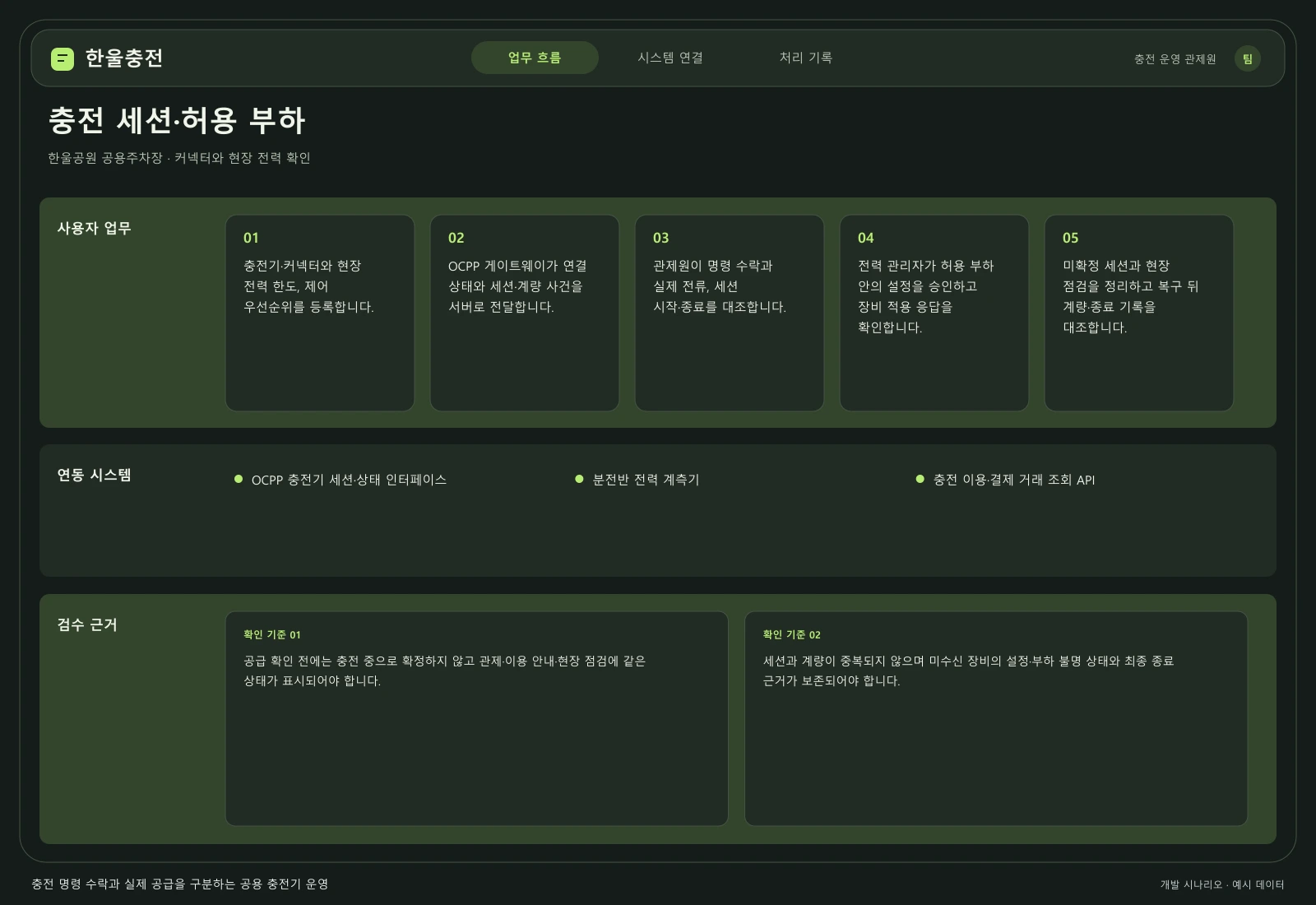

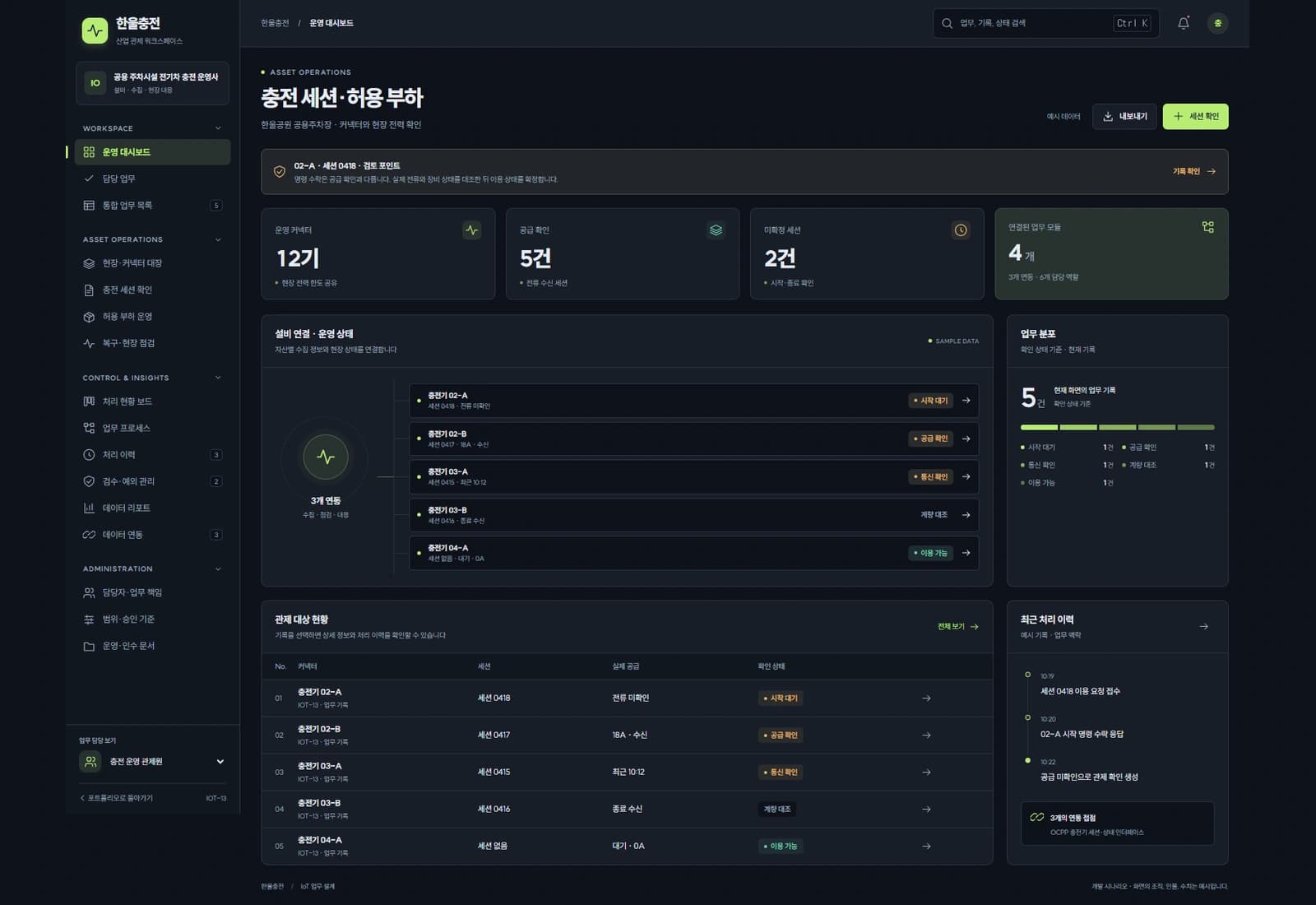

충전 세션·허용 부하
한울공원 공용주차장 · 커넥터와 현장 전력 확인
원본 크게 보기 ↗02
업무 흐름과 시스템 연결
주요 사용자와 연동 시스템을 따라 시작부터 완료까지의 처리 과정을 살펴봅니다.
원본 크게 보기 ↗03
업무 상세와 처리 이력
명령 수락은 공급 확인과 다릅니다. 실제 전류와 장비 상태를 대조한 뒤 이용 상태를 확정합니다.
원본 크게 보기 ↗05 / 난제와 해결
제약을 확인하고 선택한 접근
충전 시작 명령을 장비가 수락해도 실제 공급이 시작됐다는 의미는 아니며 응답만으로 이용 상태를 확정할 수 없습니다.
명령 번호와 세션 식별자를 연결하되 수락·공급 확인·계량·종료를 서로 다른 사건으로 저장합니다. 확인 대기 시간이 지나면 관제 업무를 생성합니다.
선택 이유와 절충점
단일 충전 중 표시보다 단계가 늘어나지만 이용 문의와 기사 출동에 같은 사건 근거를 제공할 수 있습니다.
통신이 끊긴 충전기의 마지막 전류를 현재 값으로 사용하면 현장 여유 부하를 잘못 계산할 수 있습니다.
현장에 승인된 제한 정책을 유지하고 불명 장비는 마지막 계량과 설정 한도를 별도로 표시합니다. 복구 후 실제 적용값을 먼저 확인합니다.
선택 이유와 절충점
확인 전에는 가용 출력을 보수적으로 잡아 배정 여유가 줄 수 있지만 불확실한 값을 근거로 추가 부하를 허용하지 않습니다.
06 / 검수 기준
예외 상황까지 확인하는 검수
| 검수 상황 | 확인 방법 | 통과 기준 |
|---|---|---|
| 시작 명령은 수락됐지만 공급 전류가 확인되지 않는 경우 | 명령 응답만 전송한 뒤 계량 지연·장비 상태 변경을 순서대로 재현합니다. | 공급 확인 전에는 충전 중으로 확정하지 않고 관제·이용 안내·현장 점검에 같은 상태가 표시되어야 합니다. |
| 충전 중 통신이 끊기고 종료·계량 기록이 늦게 도착하는 경우 | 부하 설정 변경과 중복 계량 메시지를 함께 재생하고 실제 적용 한도를 대조합니다. | 세션과 계량이 중복되지 않으며 미수신 장비의 설정·부하 불명 상태와 최종 종료 근거가 보존되어야 합니다. |
07 / 기대 변화와 평가
운영의 변화를 확인하는 방법
기대 변화
이용 요청과 실제 장비 동작의 차이를 관제원이 설명하고 전력 관리자와 기사가 미확정 세션·설정을 같은 근거로 검토하는 운영을 목표로 합니다.
평가 방법
공급 미확인 시간과 복구 후 세션·설정 불일치를 OCPP 원본·분전반 계측·현장 기록으로 대조합니다.
개발 시나리오의 제안 내용이며, 기대 변화는 확인된 납품 성과와 구분됩니다.
08 / 산출물과 인수인계
담당자가 이어서 운영할 수 있도록
- OCPP 연동·관제·기사 화면 소스와 장비 인증 계정, 설정 배포·인증 교체·서비스 복구 문서를 전달합니다.
- 커넥터·계측 구역 관계와 세션 상태 정의, 허용 한도·오프라인 정책의 승인 책임을 인계합니다.
- 수락 후 미공급·늦은 종료·계량 재전송 시험 자료와 현장 적용 한도 비교 점검표를 제공합니다.

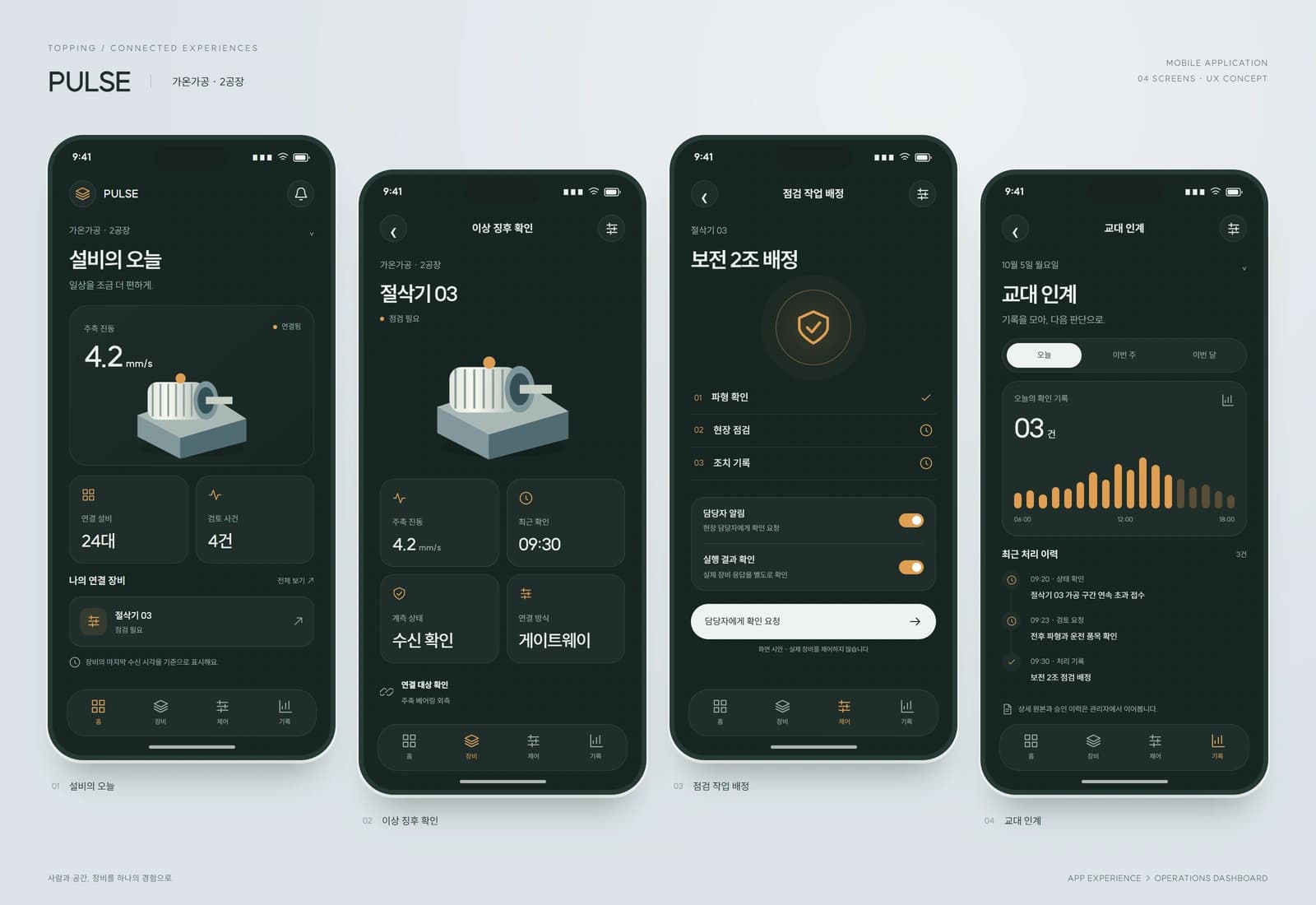

산업 설비 이상 감지 시스템
진동과 온도 계측을 운전 구간별로 비교하고 사건 전후 데이터와 보전 작업을 연결합니다. 생산 반장과 보전 담당자가 같은 설비 이력을 보며 교대 사이의 점검 판단을 이어가도록 구성합니다.

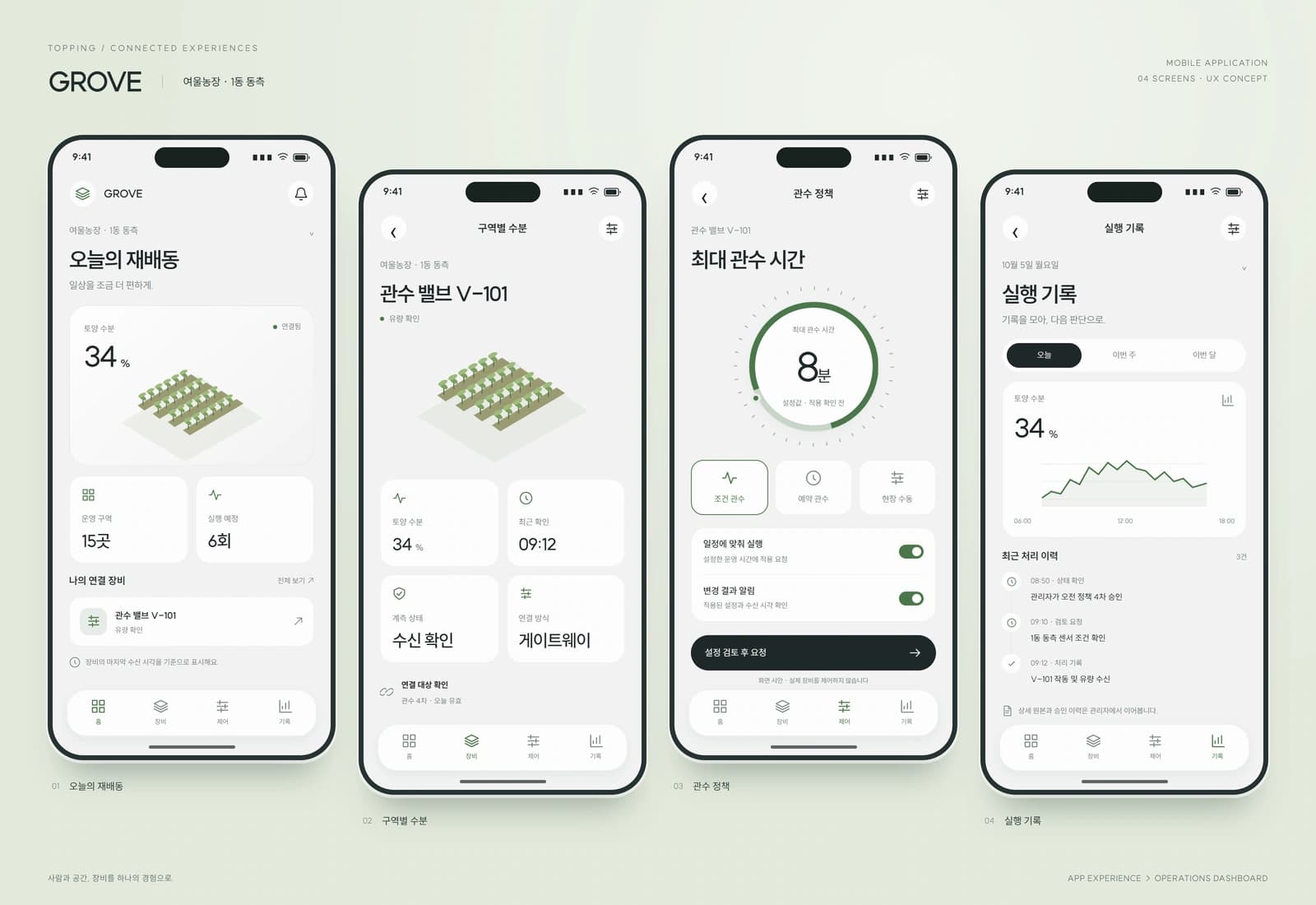

스마트팜 관수 제어 솔루션
재배 구역의 수분 상태와 관수 정책, 밸브 작동 및 유량 확인을 한 흐름으로 연결합니다. 농장 담당자가 실행되지 않은 명령과 센서 확인이 필요한 구역을 나누어 다음 관수 계획을 조정합니다.

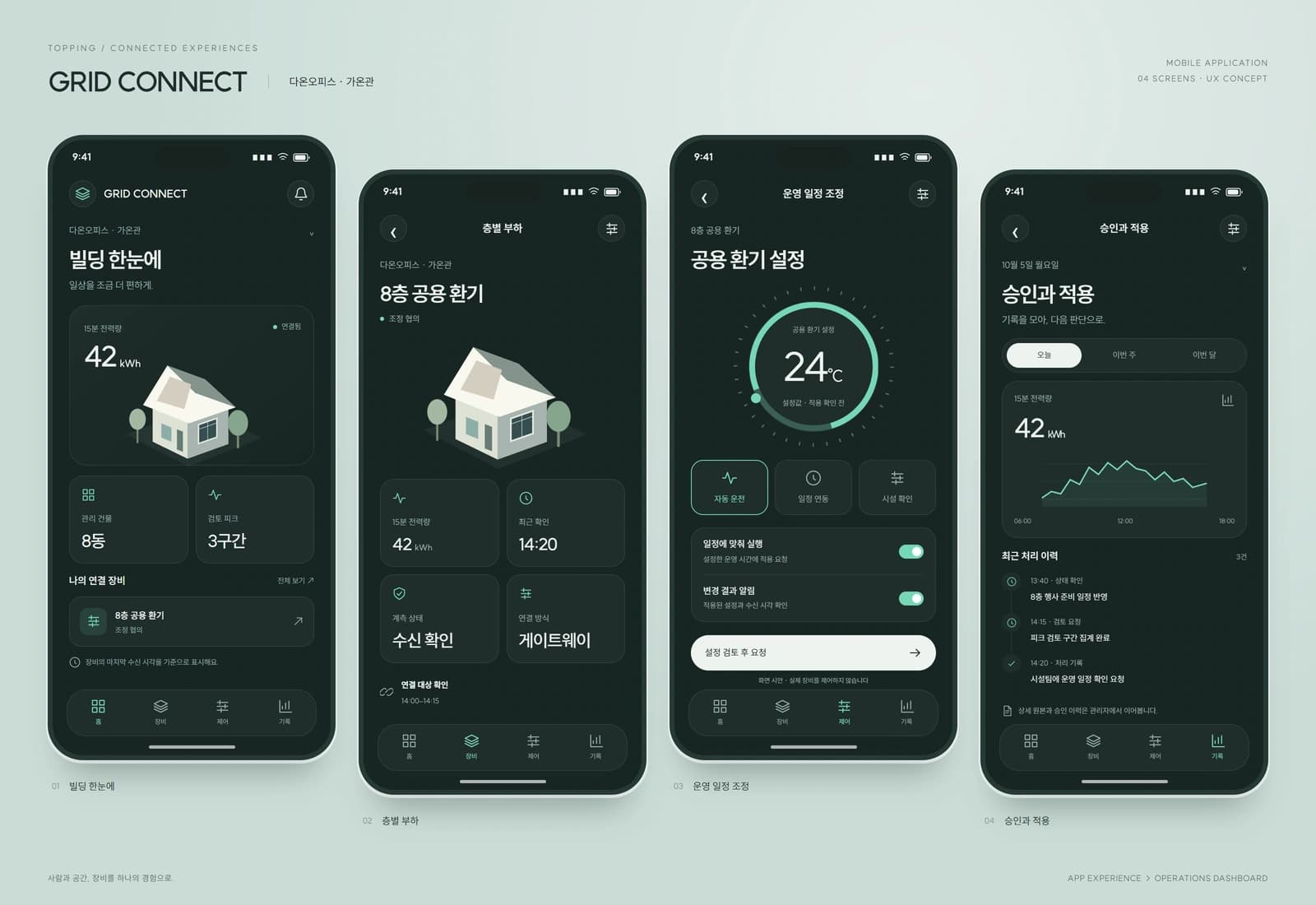

빌딩 에너지 관리 시스템
