공간과 센서
설치 위치와 점검 기간을 공간별로 관리합니다. 이산화탄소·미세먼지·온습도의 수신 시각을 확인하고 대표성이 불명확한 센서에 점검 메모를 남깁니다.
IoT / 프로젝트 포트폴리오IOT-05
공공시설 공기질 관리 솔루션
공기질 센서의 유효 상태와 공간 예약을 함께 보고 환기 일정을 검토합니다. 운영자는 실제 설비 회신을 확인하고 이용자 안내판에는 점검·지연 여부가 구분된 계측 정보만 공개합니다.
MOBILE EXPERIENCE / AER
손안에서 시작하는 연결된 경험

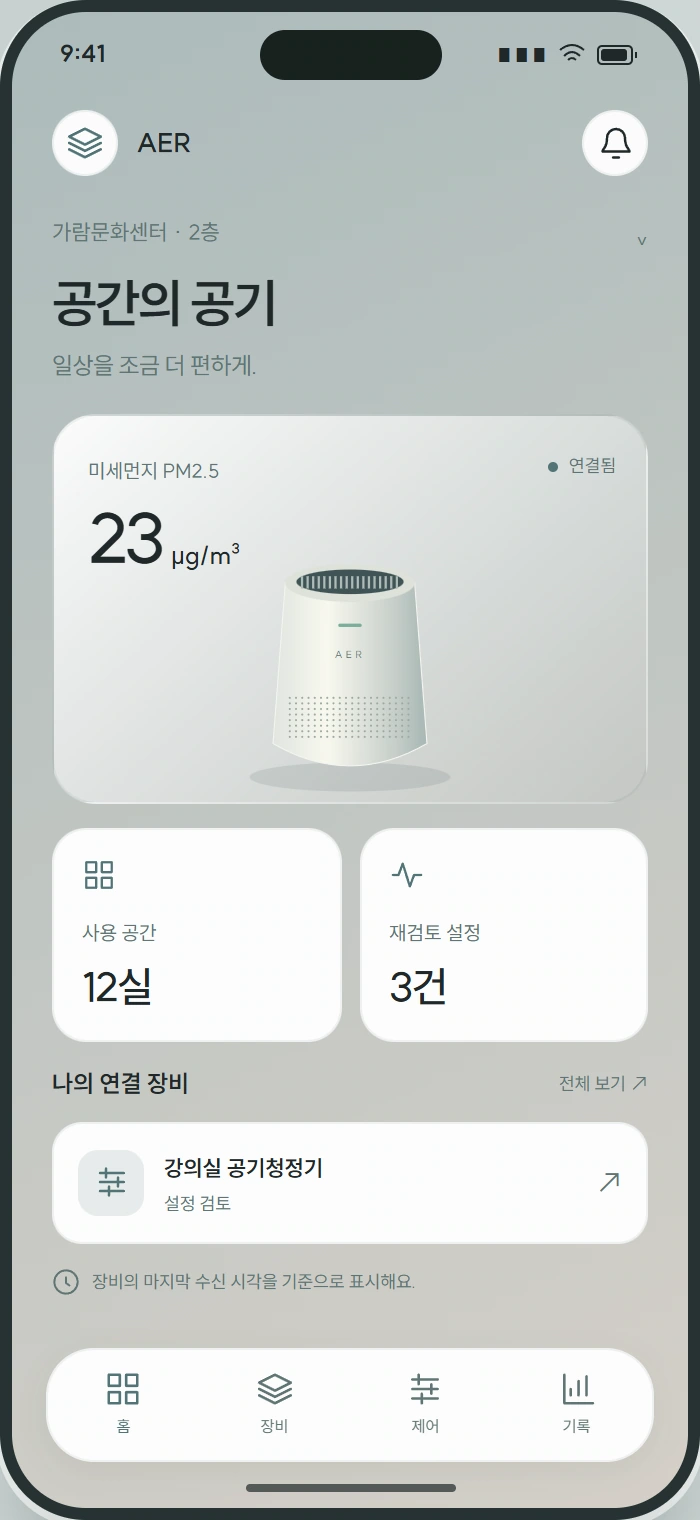

공간의 공기
공간별 계측값과 마지막 수신 시각을 확인합니다.

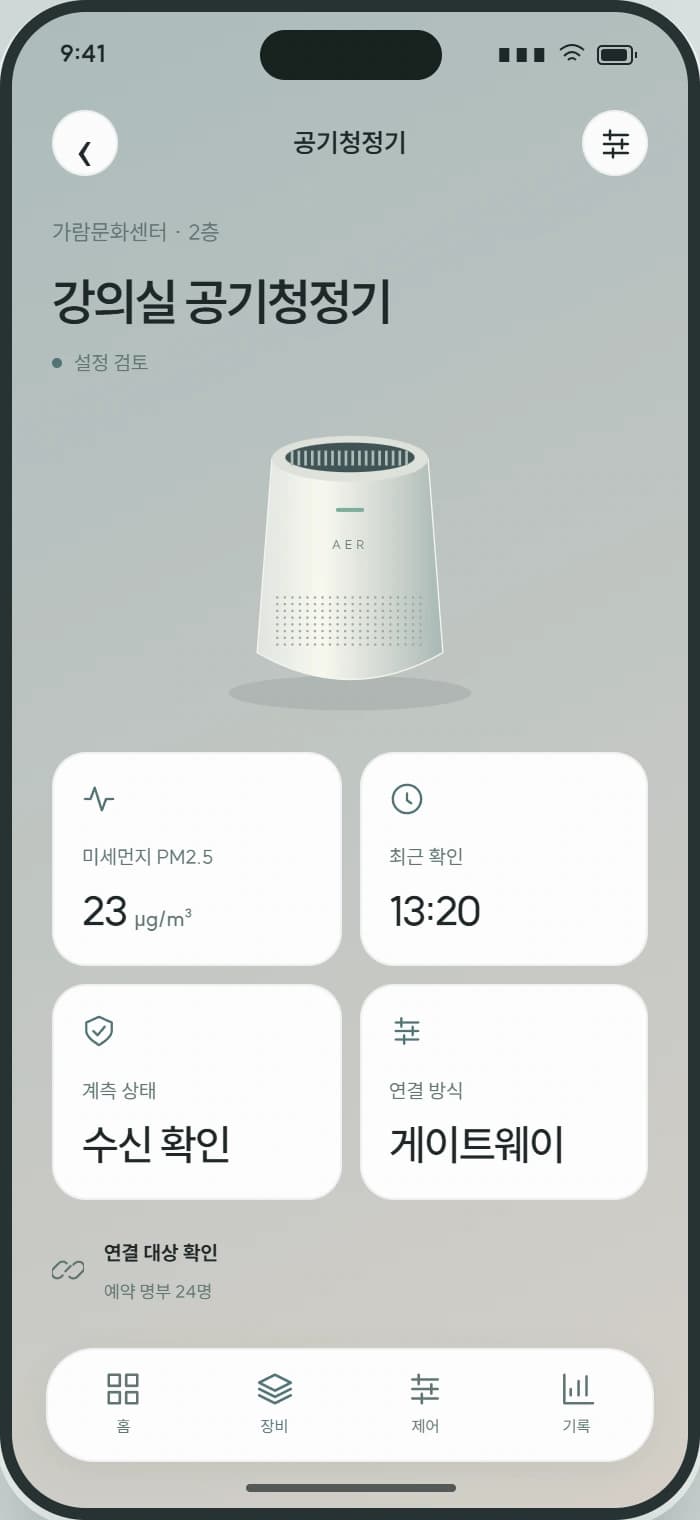

공기청정기
장비 상태, 필터, 온습도를 한 화면에 모았습니다.

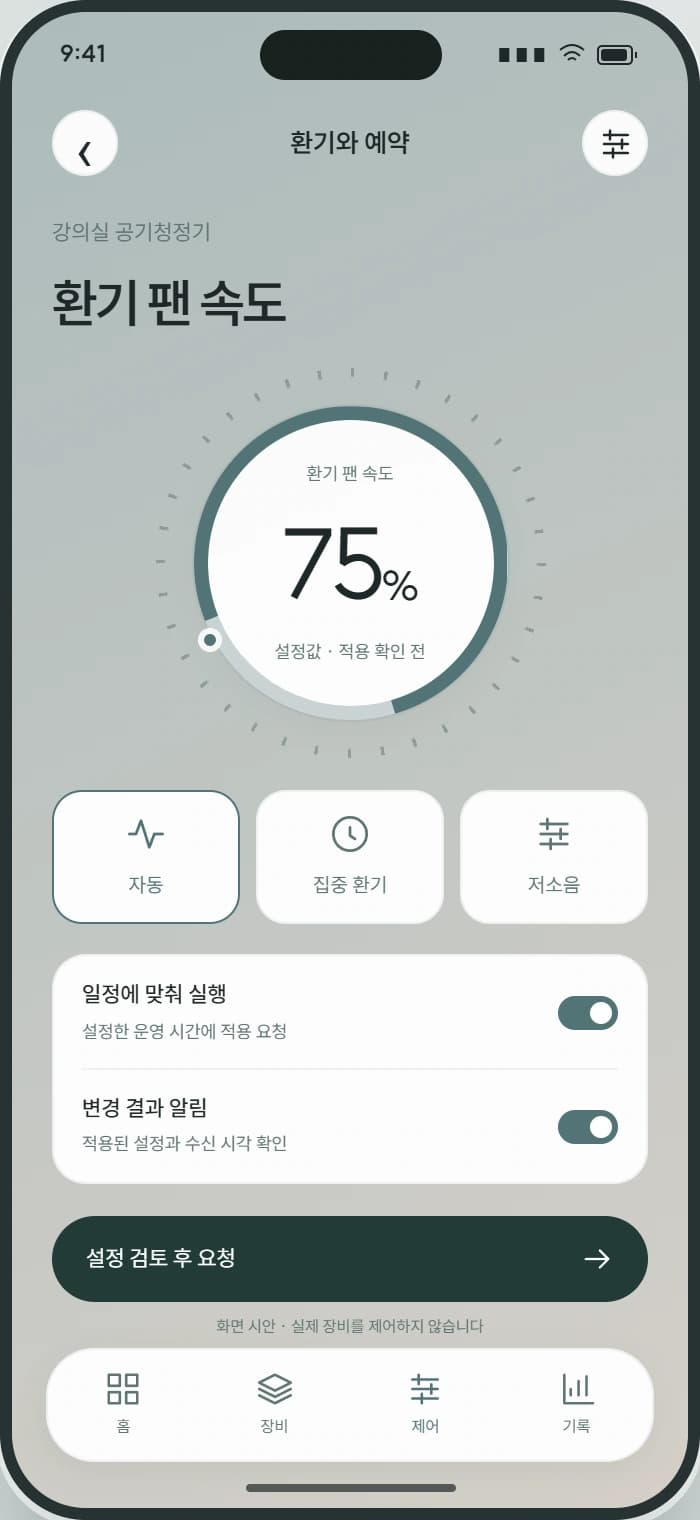

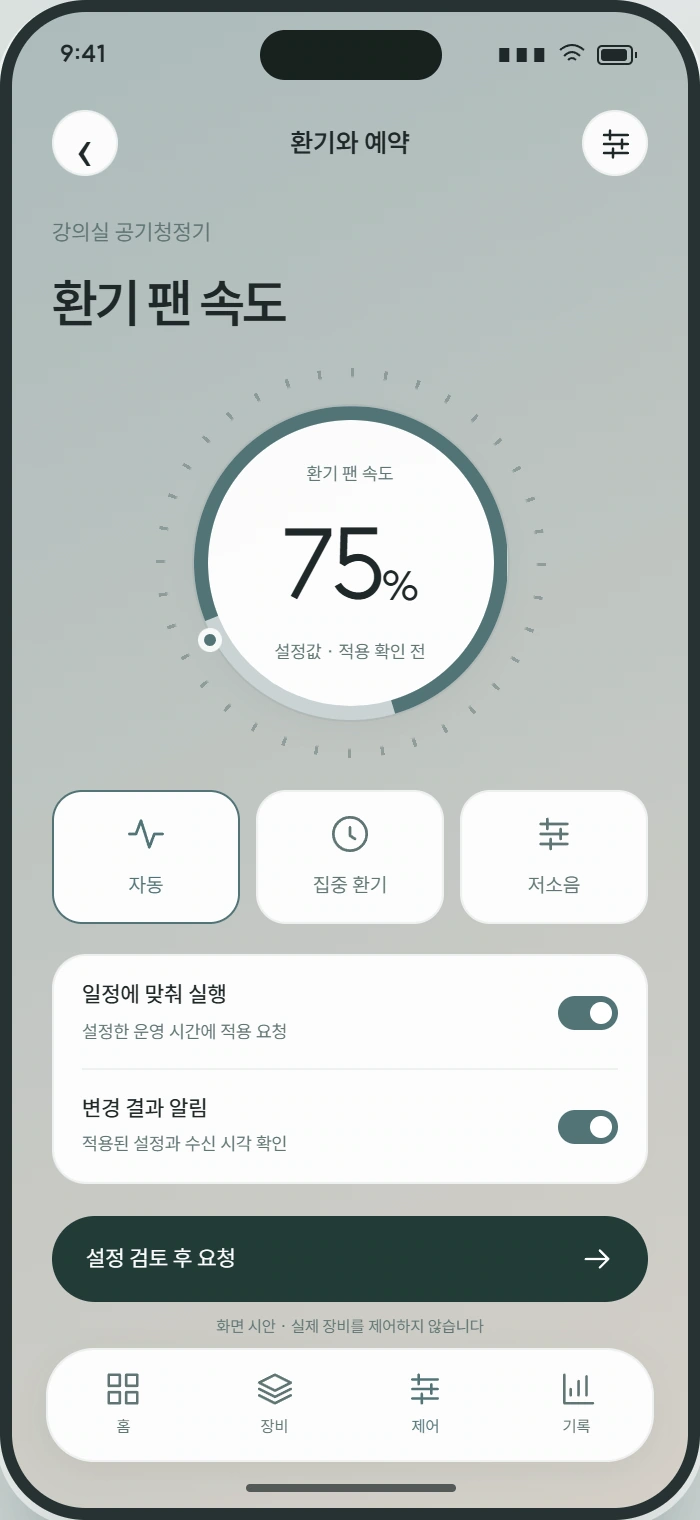

환기와 예약
대관 일정에 맞춰 환기 설정을 검토합니다.

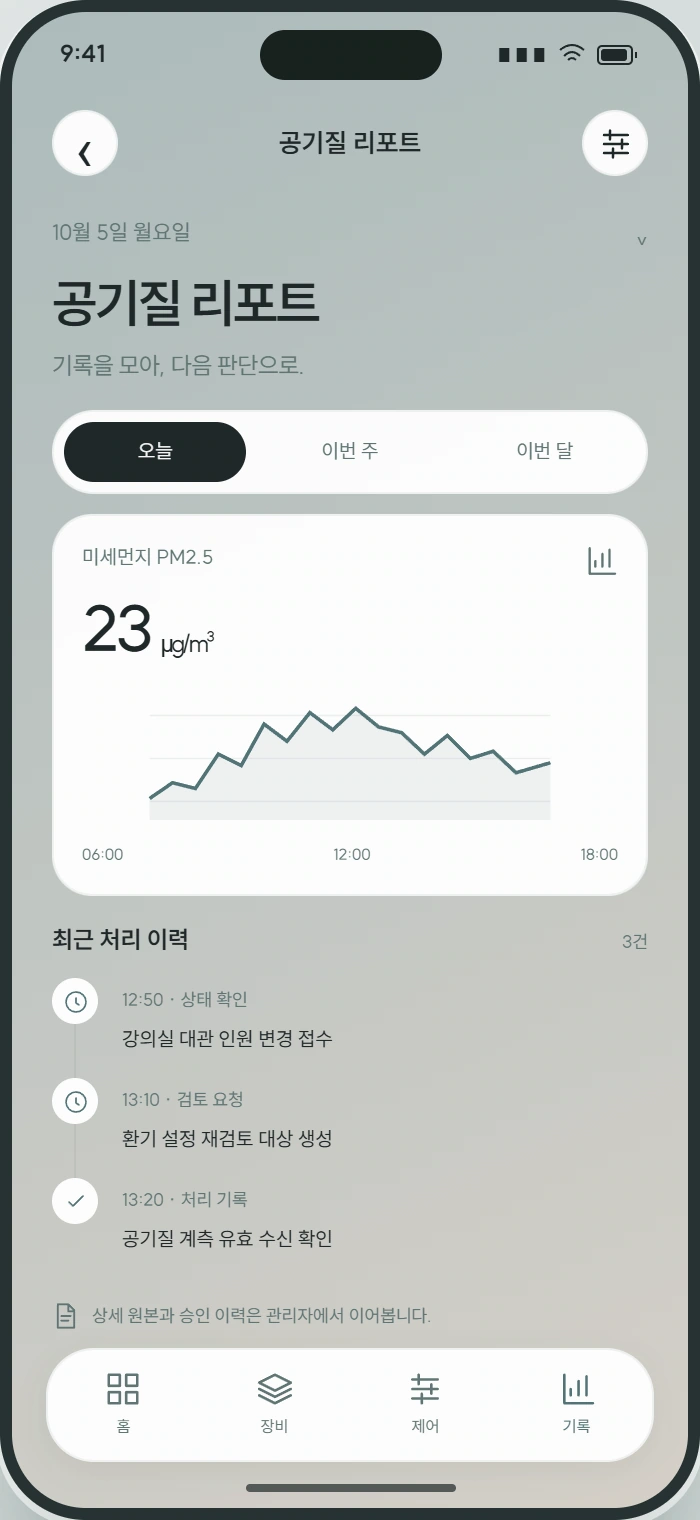

공기질 리포트
계측 추이와 예약 변경에 따른 운영 기록을 비교합니다.
프로젝트의 현장 업무를 4개의 모바일 화면으로 구성한 디자인 시안입니다. 화면의 장비·계측값은 예시 데이터입니다.
DESIGN REFERENCESair / Dribbble ↗
01 / 배경과 문제
프로젝트가 시작되는 지점
강의실과 열람실의 사용 시간은 예약표에 있고 공기질 값은 별도 센서 화면에 있어 환기 계획에 함께 반영되지 않습니다. 점검 중인 센서나 통신 지연을 표시하지 않는 공개 화면은 오래된 수치를 현재 값처럼 보여줍니다.
- 핵심 사용자
- 시설 운영 담당자 · 환기 설비 관리자 · 지자체 시설 총괄자
- 프로젝트 성격
- 개발 시나리오
- 주요 연동
- 실내 공기질 센서의 MQTT 수집 · BACnet 환기 설비 상태·설정 연동 · 공공시설 공간 예약 시스템
02 / 범위와 책임
어디까지 만들고 운영하는가
포함 범위
- 공간·계측기·환기 설비·예약 일정의 연결 관리
- 계측 품질 분류와 승인된 환기 설정의 전달·확인
- 시설 운영 웹과 마지막 갱신이 표시되는 공개 안내판
주요 제외 범위
- 실내 수치로 이용자의 건강 영향을 판단하거나 재실 인원을 자동 확정하는 기능
03 / 업무 흐름
시작부터 완료까지 이어지는 업무
- 01
공간별 계측기와 환기 설비, 이용 일정을 연결합니다.
- 02
게이트웨이가 이산화탄소·미세먼지·온습도와 수신 시각을 전달합니다.
- 03
운영자가 예약 인원과 추이를 보고 환기 일정 변경을 검토합니다.
- 04
승인된 설정을 설비에 전달하고 실제 운전 상태를 확인합니다.
- 05
이용자 공개 화면에는 검증된 값과 마지막 갱신 시각을 제공합니다.
예약과 환기 일정
대관 시간과 예정 인원, 기존 환기 일정을 함께 검토합니다. 예약 변경이 발생하면 관련 설정의 재검토 대상을 확인합니다.
환기 운전 확인
승인한 설정과 BACnet 설비의 실제 운전 상태를 비교합니다. 현장 수동 운전과 서버 요청을 나눠 미적용 이유를 확인합니다.
공개 계측 안내
운영 상세 중 공개 가능한 항목과 유효 시각을 선택합니다. 결측·점검 중에는 마지막 값의 상태를 드러내고 현장 안내판의 표시를 미리 확인합니다.
INTERACTIVE WORKSPACE
화면 너머의 업무까지.
16개 메뉴에서 모듈별 책임, 처리 이력, 연동과 예외 기준을 살펴보세요.
업무 기록 검색 · 상태 필터 · 역할별 담당 업무 · 상세 이력 · 검토 메모 · CSV 내보내기를 직접 확인할 수 있습니다.
04 / 관리자 화면 디자인
현장의 확인을 운영의 판단으로
이미지를 선택하면 원본 크기로 볼 수 있습니다.

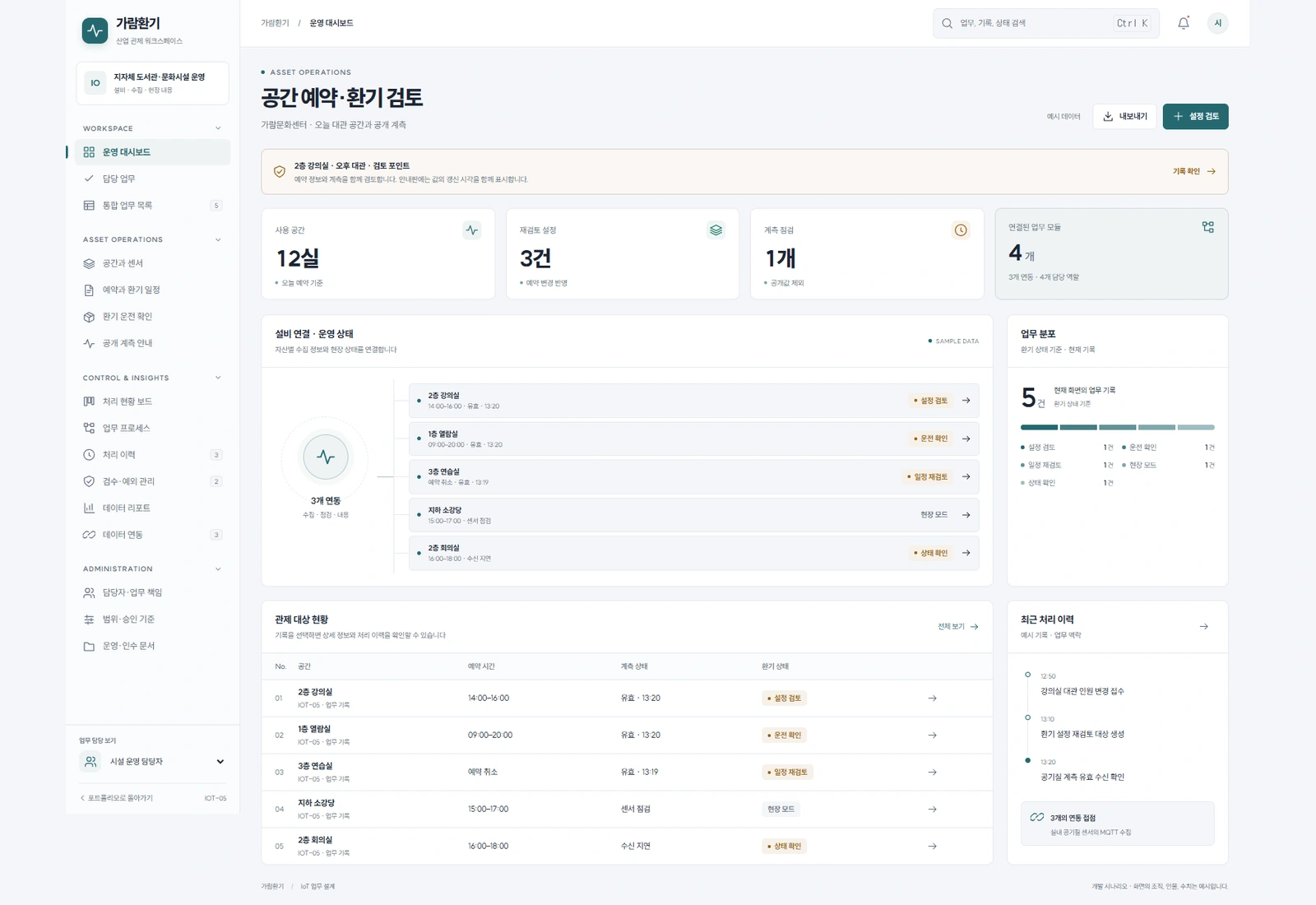

01

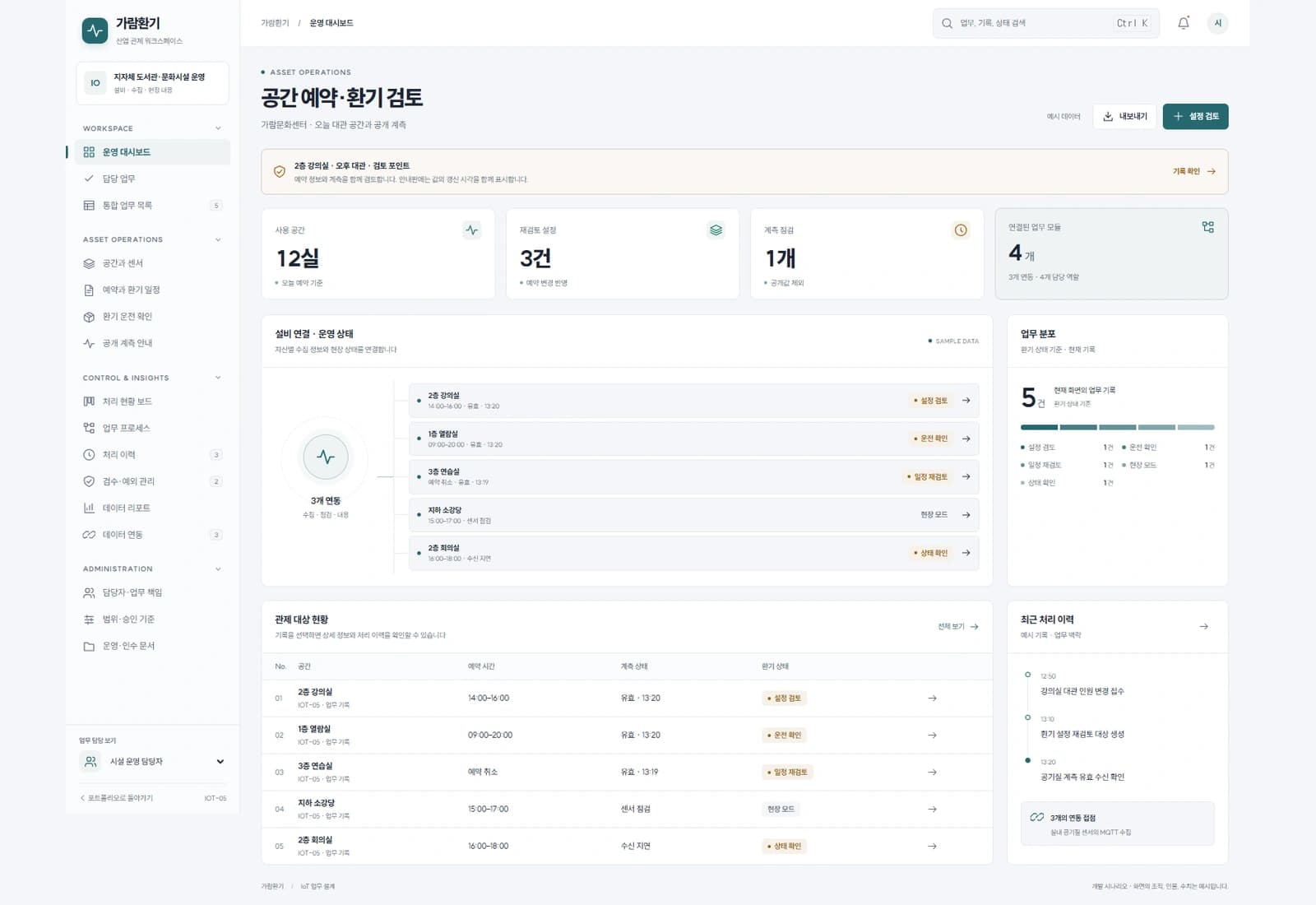

공간 예약·환기 검토
가람문화센터 · 오늘 대관 공간과 공개 계측
원본 크게 보기 ↗02

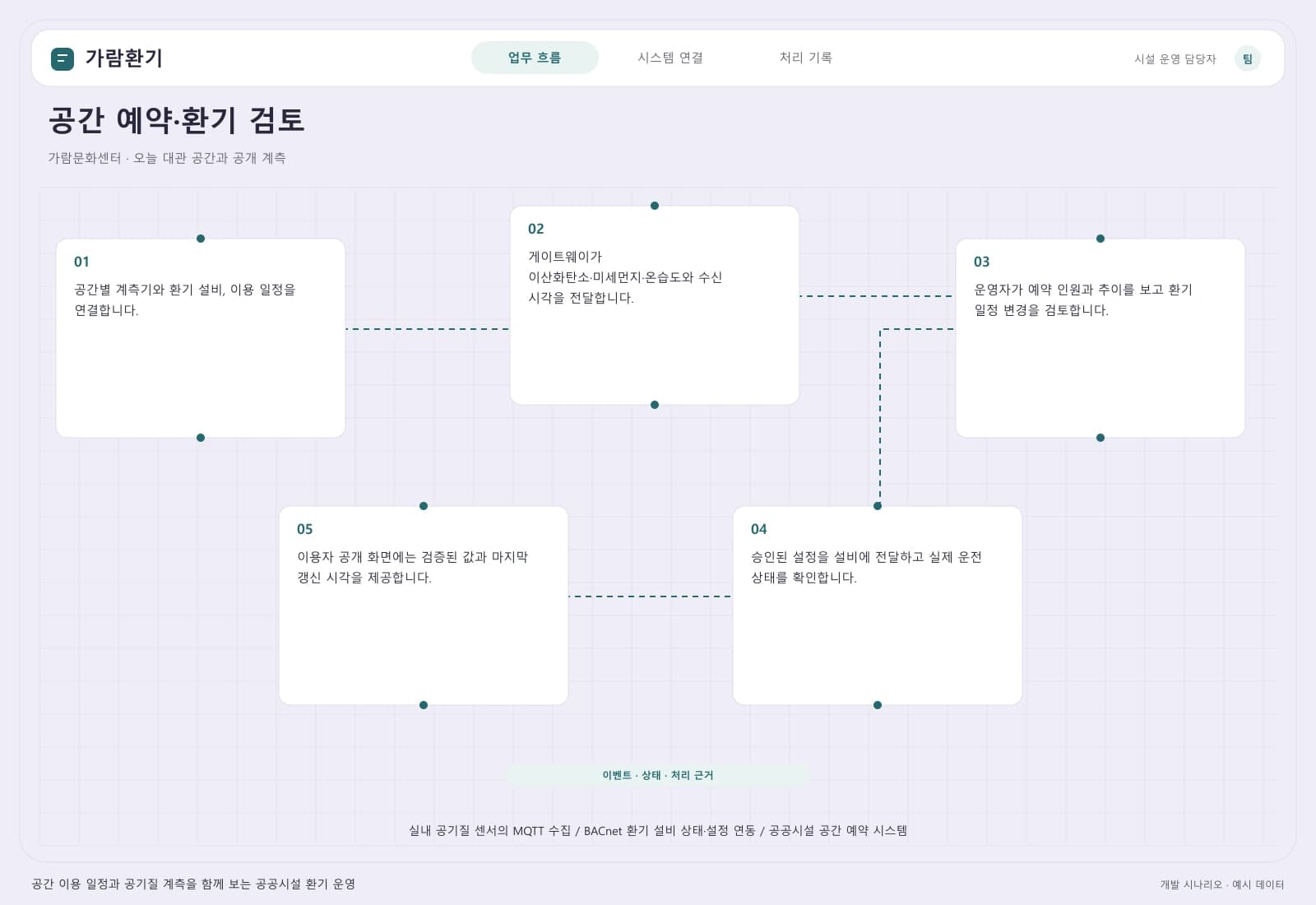

업무 흐름과 시스템 연결
주요 사용자와 연동 시스템을 따라 시작부터 완료까지의 처리 과정을 살펴봅니다.
원본 크게 보기 ↗03

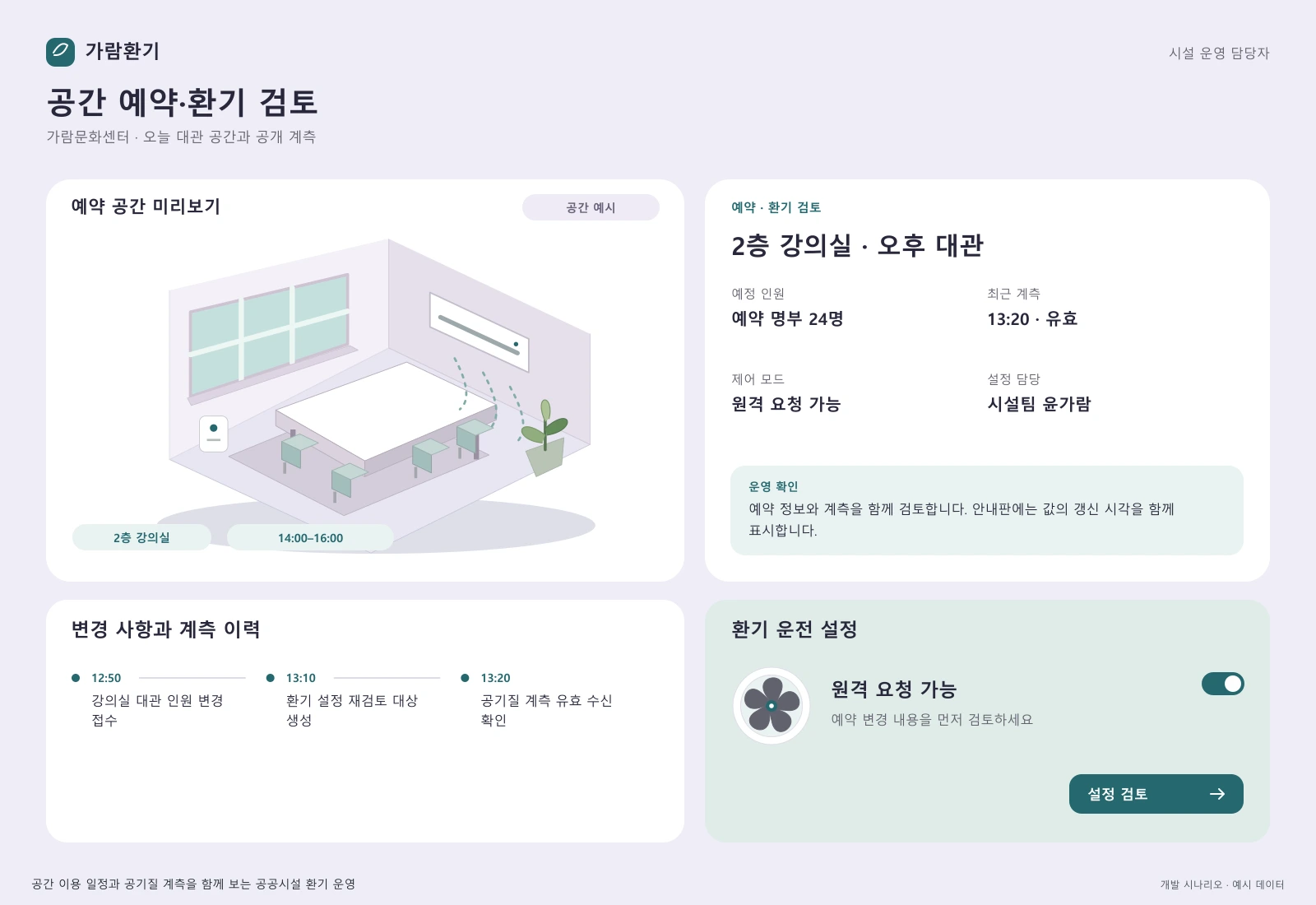

업무 상세와 처리 이력
예약 정보와 계측을 함께 검토합니다. 안내판에는 값의 갱신 시각을 함께 표시합니다.
원본 크게 보기 ↗05 / 난제와 해결
제약을 확인하고 선택한 접근
통신 지연과 센서 점검 중에도 안내판이 마지막 숫자를 계속 보여주면 현재 계측으로 오해될 수 있습니다.
운영용 원본과 공개용 표시 데이터를 분리하고 유효 기간을 넘긴 값은 수신 지연 상태로 전환합니다.
선택 이유와 절충점
안내판에서 항상 숫자를 보여주는 대신 이용자가 값의 시점을 알 수 있도록 결측과 점검 표시를 허용합니다.
예약 취소 뒤에도 이전 환기 계획이 남거나 현장 수동 운전을 서버 설정이 덮을 수 있습니다.
예약 버전과 설비 제어 모드를 설정 요청에 연결하고 적용 직전에 현재 상태를 다시 확인합니다.
선택 이유와 절충점
예약 변화마다 완전 자동으로 제어하지 않고 영향이 있는 변경을 시설 담당자가 승인하도록 합니다.
06 / 검수 기준
예외 상황까지 확인하는 검수
| 검수 상황 | 확인 방법 | 통과 기준 |
|---|---|---|
| 점검 센서의 값이 계속 수신되는 경우 | 센서 점검 모드를 켜고 운영 화면과 공개 안내판을 동시에 확인합니다. | 원본 조회는 가능하되 공개 화면과 설정 검토에는 점검 제외 상태가 표시되어야 합니다. |
| 대관 취소와 현장 수동 운전이 겹치는 경우 | 승인 대기 설정의 일정 버전과 설비 모드를 변경합니다. | 이전 요청을 바로 적용하지 않고 재검토 이유와 최종 운전 상태를 확인할 수 있어야 합니다. |
07 / 기대 변화와 평가
운영의 변화를 확인하는 방법
기대 변화
예약 변화에 대한 환기 검토와 센서 품질 확인을 같은 운영 흐름으로 연결해 담당자가 공개 정보의 근거까지 설명하는 것을 목표로 합니다.
평가 방법
예약 변경 후 재검토 누락, 설정 미적용 사유와 유효 시간 초과 안내판 건수를 시설 일지 및 설비 회신과 대조합니다.
개발 시나리오의 제안 내용이며, 기대 변화는 확인된 납품 성과와 구분됩니다.
08 / 산출물과 인수인계
담당자가 이어서 운영할 수 있도록
- 계측·예약 연동과 운영·안내판 소스, 장치 계정 및 공개 화면 배포·복구 절차를 전달합니다.
- 공간별 센서 위치와 유효 시간, 예약 변경·수동 운전 시 담당자 확인 규칙을 인계합니다.
- 점검·지연 상태별 안내판 표시표와 환기 요청·설비 회신 비교 검수 자료를 제공합니다.
