저수조 수위 모니터링 시스템
정해진 간격으로 전송하는 산간 저수조의 수위·전원·통신 상태를 함께 확인합니다. 예정 수신과 실제 수신의 차이를 보여주고 출장 기사에게 기준점 확인과 배터리 점검을 구체적으로 배정합니다.
MOBILE EXPERIENCE / WATERLINE
손안에서 시작하는 연결된 경험

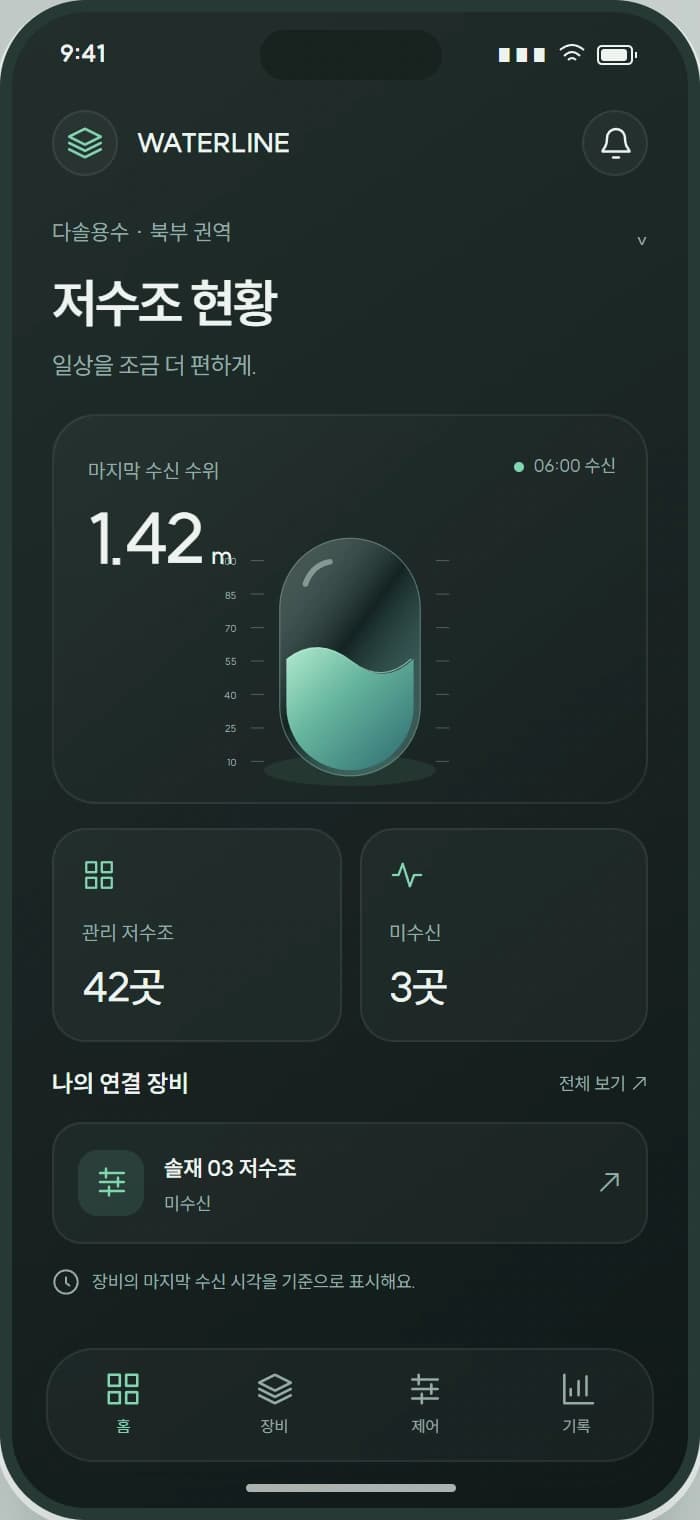

저수조 현황
현장의 현재 상태와 확인할 일을 한눈에 살펴봅니다.

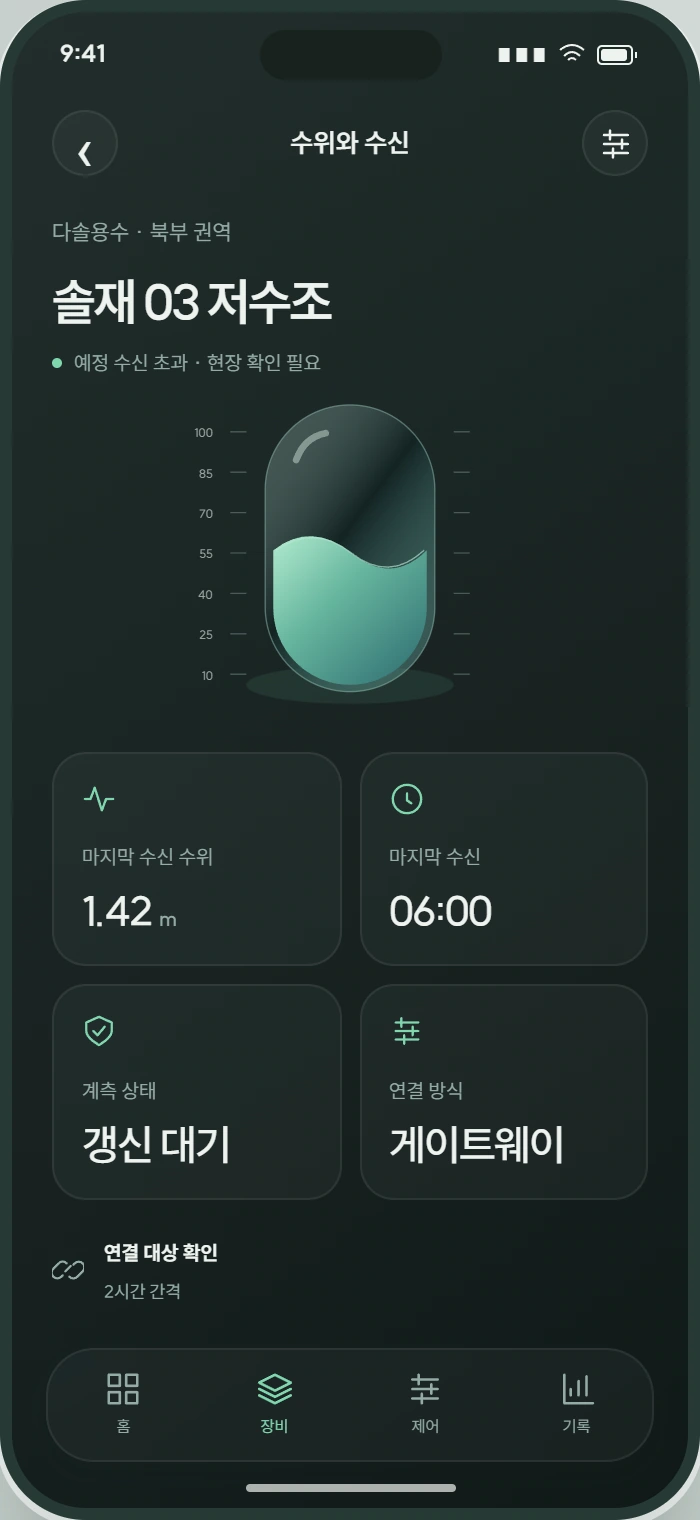

수위와 수신
공간과 장비별 상태, 수신 시각을 자세히 확인합니다.

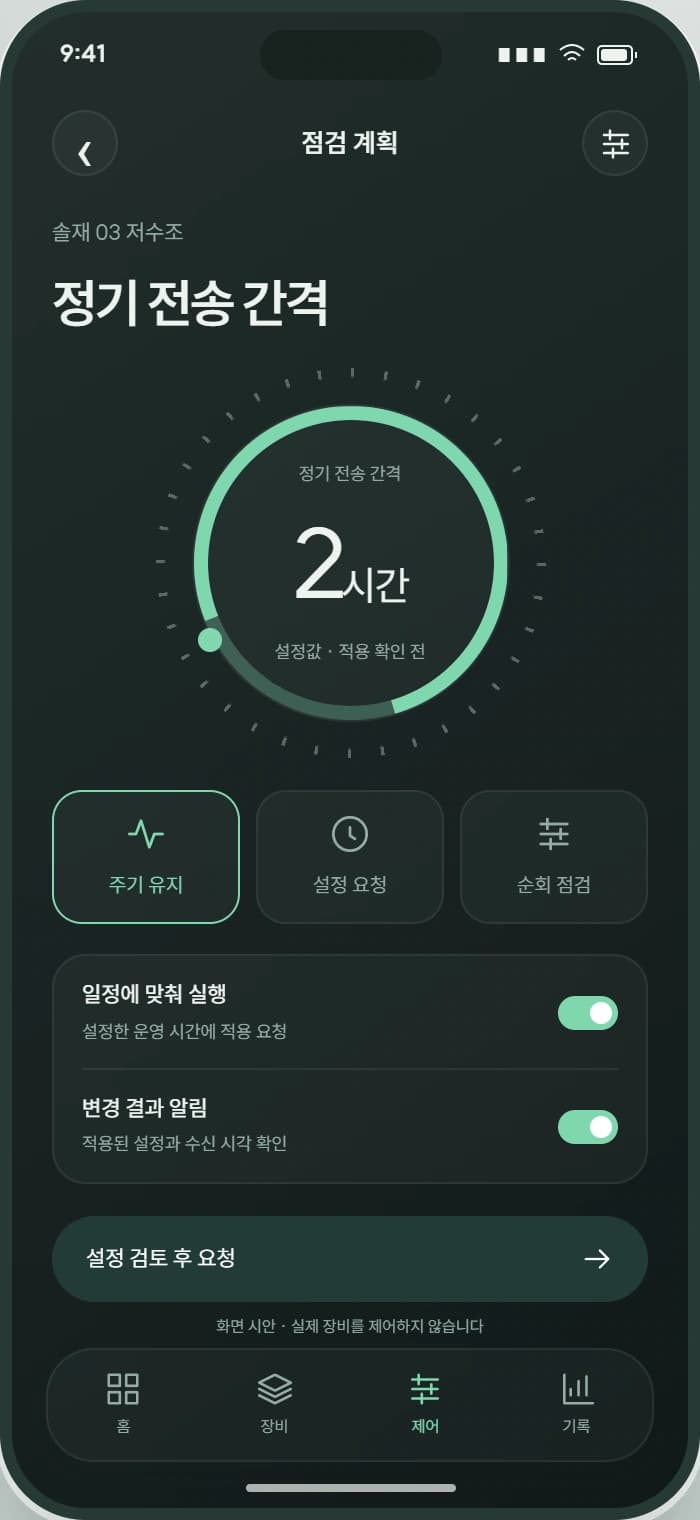

점검 계획
담당자의 권한과 적용 조건에 맞춰 설정을 검토합니다.

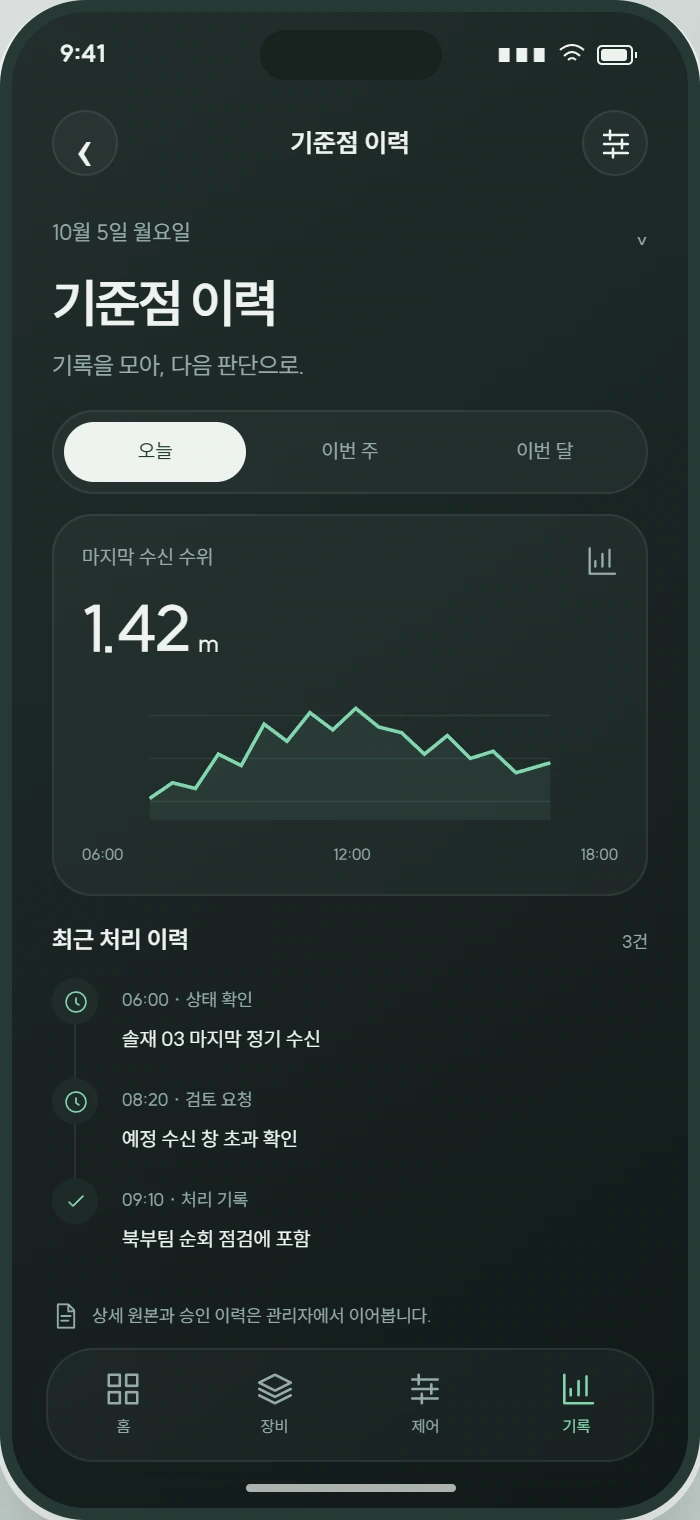

기준점 이력
요청·응답·실행 결과를 구분해 이전 작업을 이어갑니다.
프로젝트의 현장 업무를 4개의 모바일 화면으로 구성한 디자인 시안입니다. 화면의 장비·계측값은 예시 데이터입니다.
01 / 배경과 문제
프로젝트가 시작되는 지점
산간 저수조를 직접 방문해 수위를 기록하므로 강우 뒤 변화와 장치 이상을 다음 순회 때 확인하게 됩니다. 배터리 수명을 위해 전송 간격을 늘리면 낮은 수위인지 단순 미수신인지 관제 화면에서 구분하기 어렵습니다.
- 핵심 사용자
- 용수시설 담당자 · 출장 점검 기사 · 지역 시설 관리자
- 프로젝트 성격
- 개발 시나리오
- 주요 연동
- 초음파·압력식 수위계 · LTE-M 저전력 통신망 · 순회 점검 업무 시스템
02 / 범위와 책임
어디까지 만들고 운영하는가
포함 범위
- 저수조 형상·기준점·수위계·전송 주기의 관리
- 저전력 단말 수집과 다음 연결 시 설정 확인
- 예정 수신 기반 관제 및 오프라인 출장 점검 기록
주요 제외 범위
- 초 단위 실시간 제어와 현장 통신망·전원 설비의 구축
03 / 업무 흐름
시작부터 완료까지 이어지는 업무
- 01
저수조 형상과 수위계 기준점, 예정 전송 주기를 등록합니다.
- 02
저전력 단말이 수위·배터리·수신 품질을 정해진 주기로 전송합니다.
- 03
서버가 예상 수신 시각과 실제 수신을 대조해 상태를 분류합니다.
- 04
담당자가 수위 변화와 미수신 원인을 보고 순회 점검을 배정합니다.
- 05
기사가 기준점과 배터리를 확인하고 현장 기록을 연결합니다.
예정 수신 관제
저수조별 예정 전송 시각과 실제 수신을 대조합니다. 낮은 수위, 오래된 값과 배터리 점검을 구분해 마지막 수신의 의미를 확인합니다.
저전력 설정 배포
측정·전송 간격과 변화 사건 조건을 버전으로 관리합니다. 서버 요청과 단말 확인을 나눠 다음 접속에서 실제 적용된 설정을 조회합니다.
순회 점검
점검 대상의 마지막 수위와 전원·통신 상태를 내려받습니다. 현장 기준점과 배터리를 확인하고 연결 복구 후 같은 점검 번호로 기록을 동기화합니다.
INTERACTIVE WORKSPACE
화면 너머의 업무까지.
16개 메뉴에서 모듈별 책임, 처리 이력, 연동과 예외 기준을 살펴보세요.
업무 기록 검색 · 상태 필터 · 역할별 담당 업무 · 상세 이력 · 검토 메모 · CSV 내보내기를 직접 확인할 수 있습니다.
04 / 관리자 화면 디자인
현장의 확인을 운영의 판단으로
이미지를 선택하면 원본 크기로 볼 수 있습니다.
01

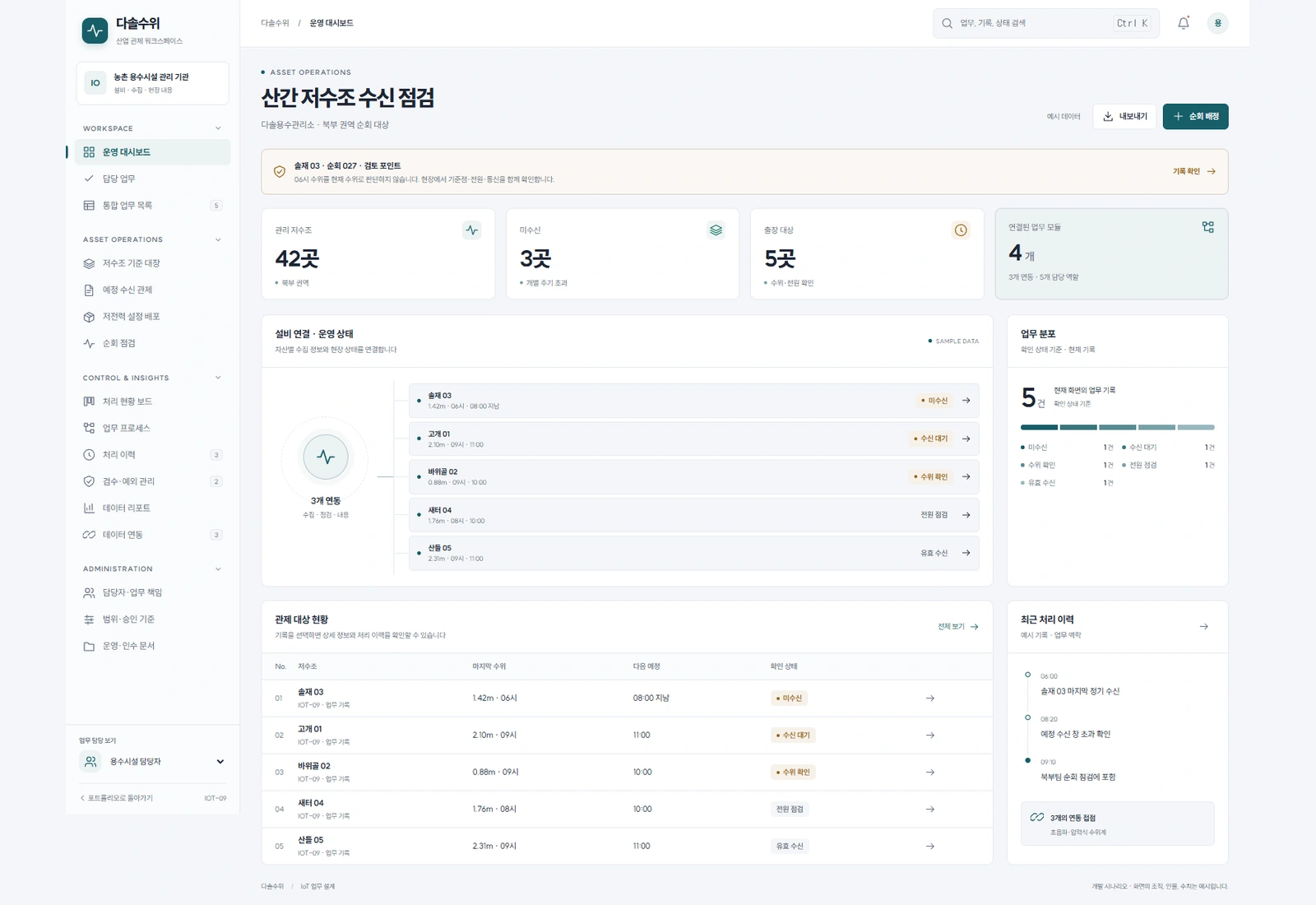

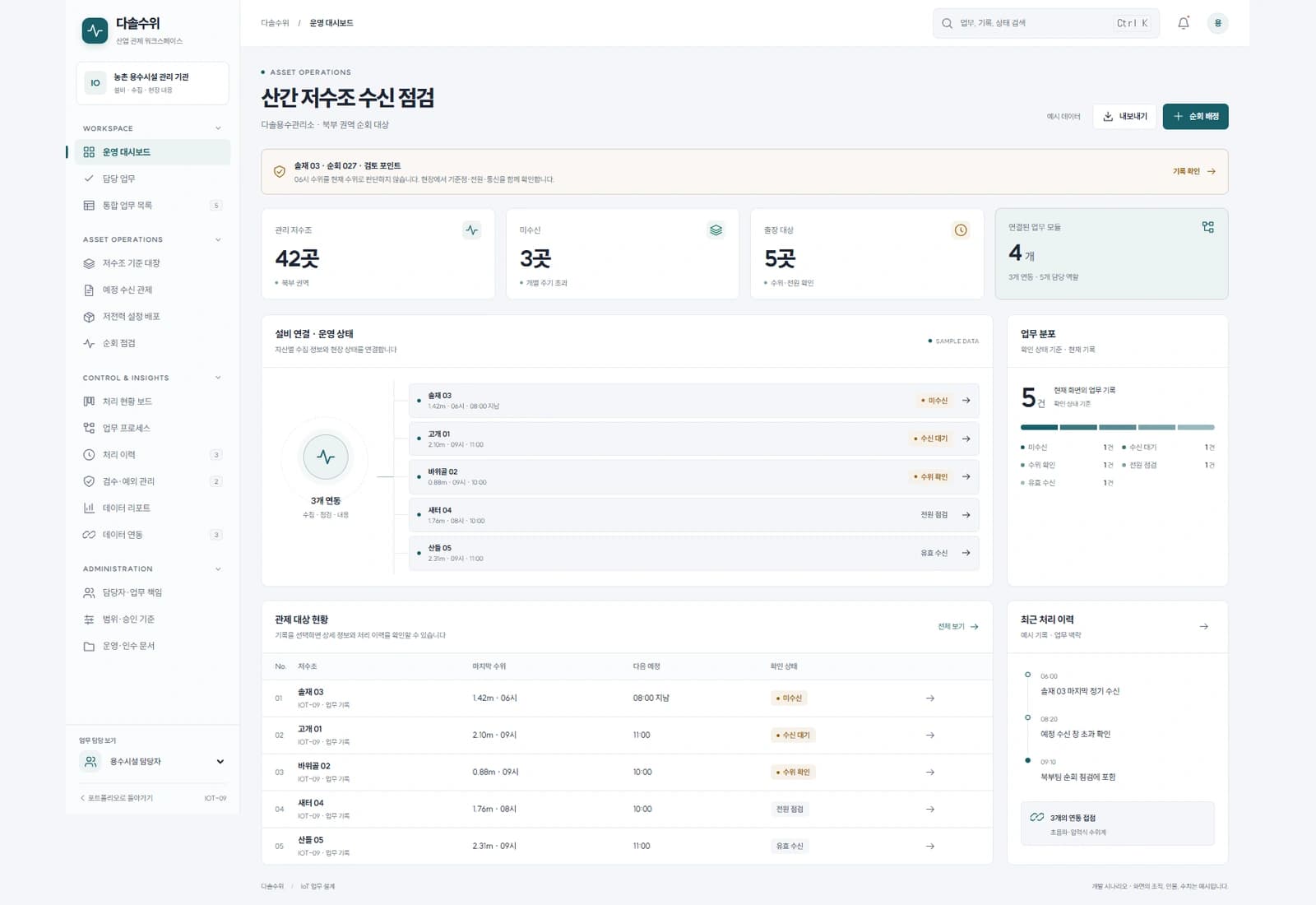

산간 저수조 수신 점검
다솔용수관리소 · 북부 권역 순회 대상
원본 크게 보기 ↗02

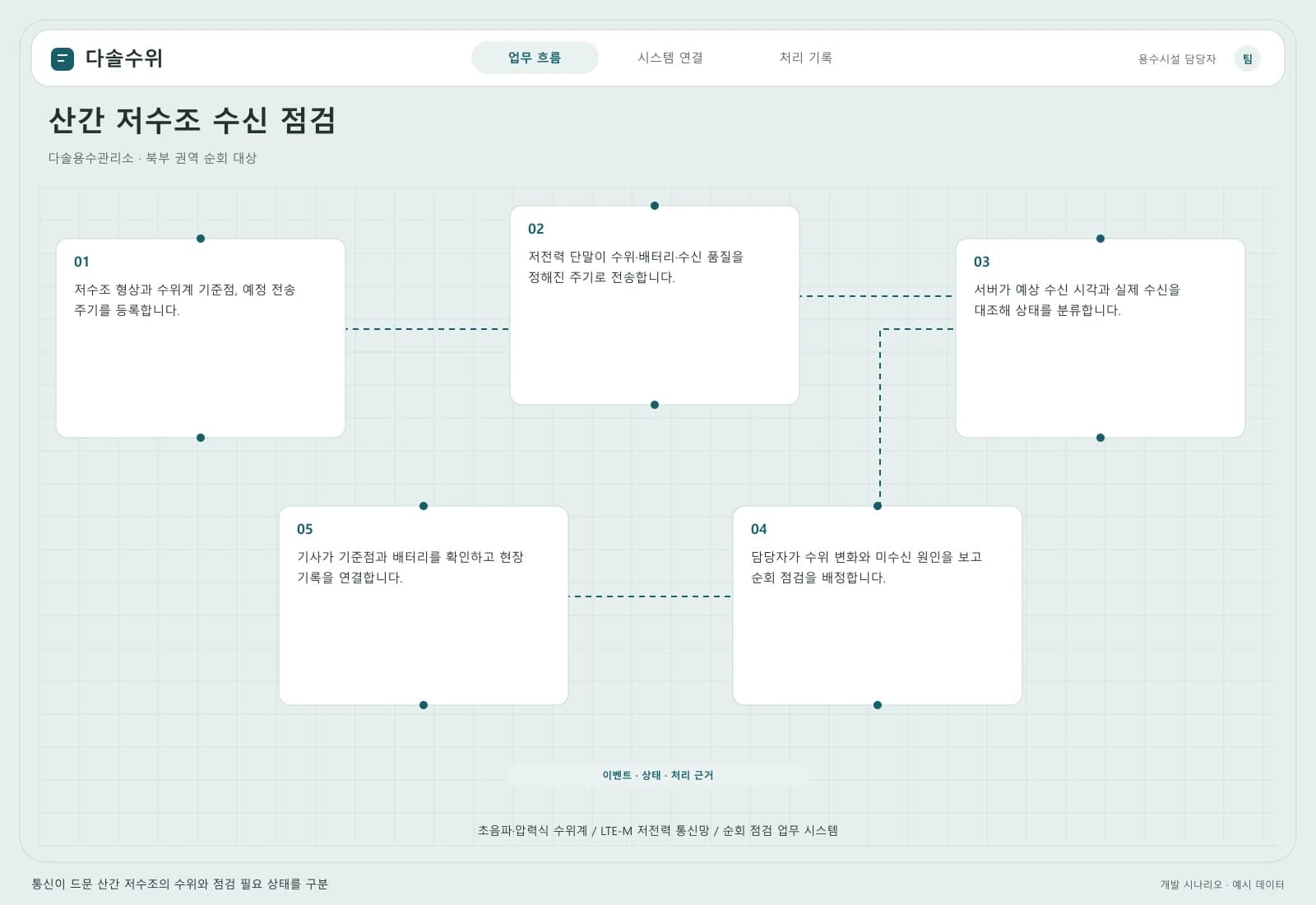

업무 흐름과 시스템 연결
주요 사용자와 연동 시스템을 따라 시작부터 완료까지의 처리 과정을 살펴봅니다.
원본 크게 보기 ↗03

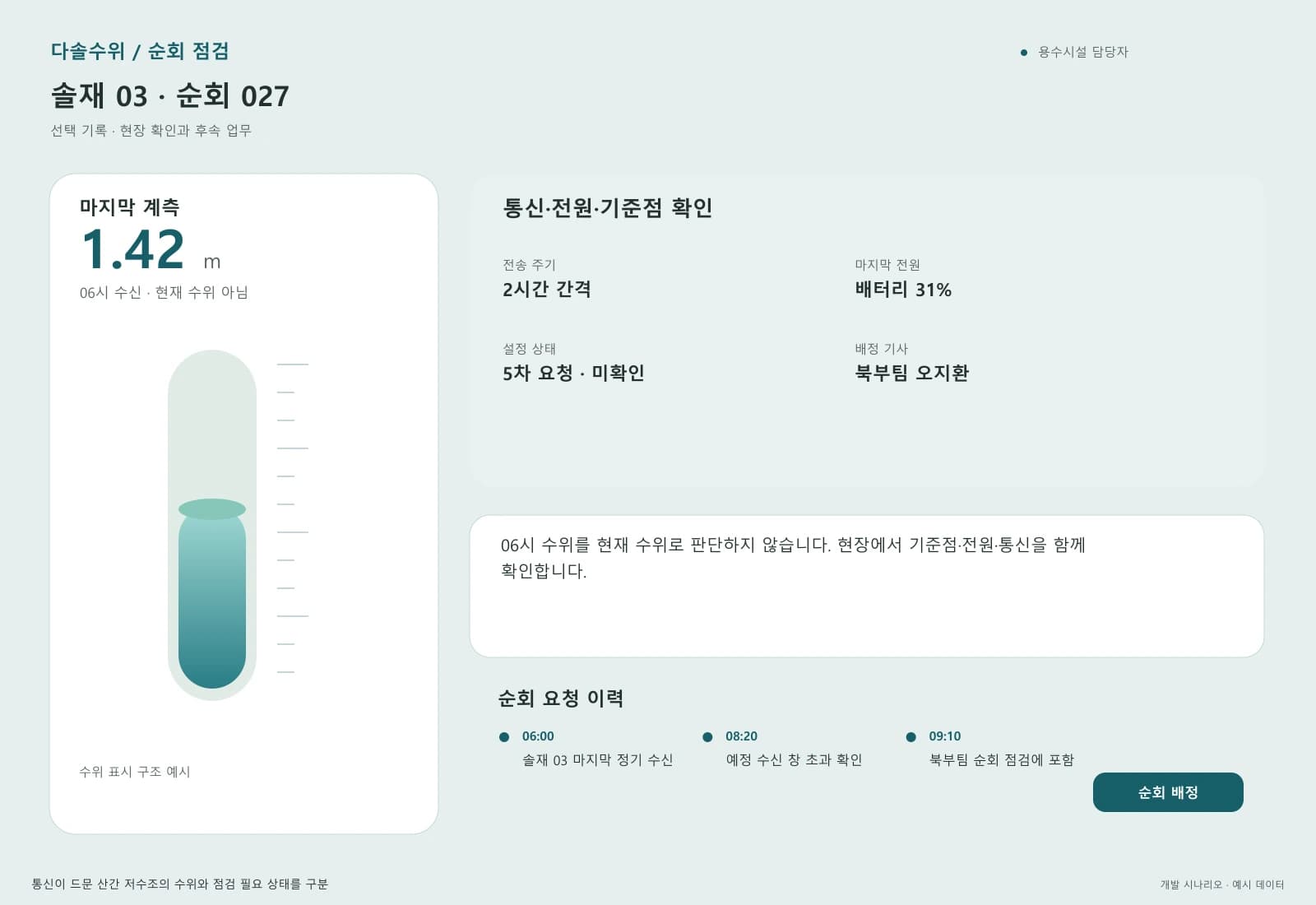

업무 상세와 처리 이력
06시 수위를 현재 수위로 판단하지 않습니다. 현장에서 기준점·전원·통신을 함께 확인합니다.
원본 크게 보기 ↗05 / 난제와 해결
제약을 확인하고 선택한 접근
전송을 자주 하면 배터리 여유가 줄고 드물게 하면 단말 장애와 정상 대기 시간을 구분하기 어렵습니다.
정기 전송과 변화 사건 전송을 분리하고 단말별 예상 수신 창을 계산합니다. 전원 상태에 따른 적용 주기를 함께 기록합니다.
선택 이유와 절충점
즉시 갱신을 보장하기보다 허용 지연을 화면에 표시해 출장 판단의 기준을 일관되게 둡니다.
설정 요청 후 장치가 다시 연결되기 전에는 적용 여부를 확정할 수 없습니다.
요청·단말 수신·적용 확인을 나누고 설정 확인이 없으면 이전 유효 버전을 유지합니다. 교체 단말의 기준점도 재확인합니다.
선택 이유와 절충점
서버에서 저장한 순간 설정 완료로 처리하지 않아 운영자가 대기 상태를 관리해야 합니다.
06 / 검수 기준
예외 상황까지 확인하는 검수
| 검수 상황 | 확인 방법 | 통과 기준 |
|---|---|---|
| 정기 수신이 여러 차례 빠지는 경우 | 전송 주기가 다른 저수조의 데이터를 지연시키고 상태 전환 시각을 확인합니다. | 각 장치 주기에 맞춰 미수신이 표시되고 오래된 수위가 현재 값으로 표현되지 않아야 합니다. |
| 저전압 상태에서 설정 회신이 유실되는 경우 | 단말의 실제 설정과 서버 요청 상태를 복구 후 대조합니다. | 미확인 설정은 완료되지 않으며 이전 유효 설정과 점검 담당자를 조회할 수 있어야 합니다. |
07 / 기대 변화와 평가
운영의 변화를 확인하는 방법
기대 변화
먼 현장의 방문 필요성을 수위뿐 아니라 수신·전원·기준점 정보로 함께 검토하고 출장에서 확인할 항목을 구체화하는 것을 목표로 합니다.
평가 방법
미수신 확인부터 점검 배정까지의 시간, 현장 도착 후 추가로 필요해진 부품과 기준점 정정 건수를 순회 기록으로 평가합니다.
개발 시나리오의 제안 내용이며, 기대 변화는 확인된 납품 성과와 구분됩니다.
08 / 산출물과 인수인계
담당자가 이어서 운영할 수 있도록
- 단말 수집·관제·오프라인 화면 소스와 통신 계정, 설정 배포·단말 교체 절차를 전달합니다.
- 저수조 기준점 도면과 예정 수신·미수신 분류, 지역 담당자별 순회 확인 범위를 인계합니다.
- 저전압·지연 수신 시험 자료와 기준점·배터리·안테나 현장 점검 양식을 제공합니다.
