동별 환경 기록
동별 운영 단계와 온습도·가스 계측의 수신 상태를 확인합니다. 센서 청소와 교체 기간을 기록해 환경 변화와 계측 품질을 나누어 봅니다.
IoT / 프로젝트 포트폴리오IOT-12
스마트 축사 환경 제어 시스템
축사 동별 환경 조건과 환풍·급이 계획의 설정 버전을 함께 관리합니다. 현장 수동 운전을 존중하면서 실행 회차와 실제 투입 결과를 확인하고 미실행 사유를 다음 근무자에게 이어줍니다.
MOBILE EXPERIENCE / FARM AIR
손안에서 시작하는 연결된 경험

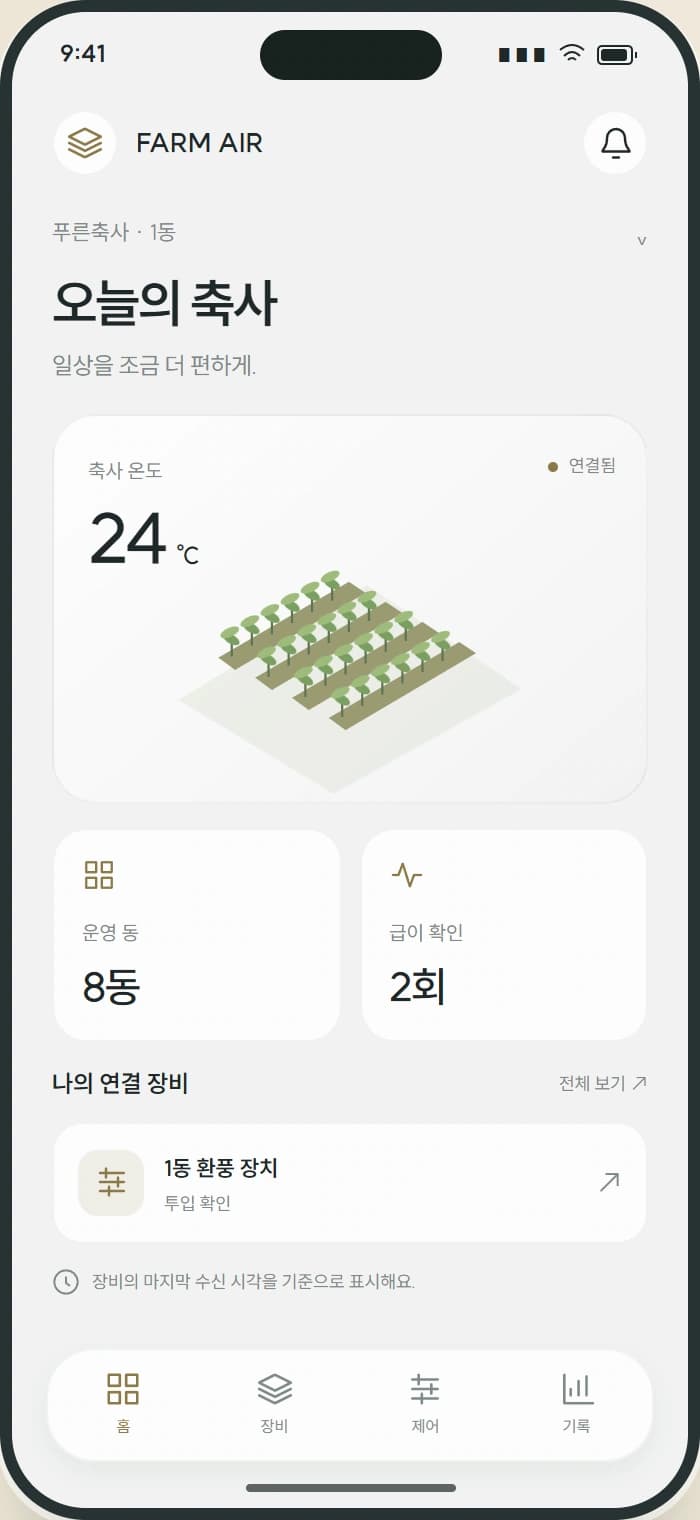

오늘의 축사
현장의 현재 상태와 확인할 일을 한눈에 살펴봅니다.

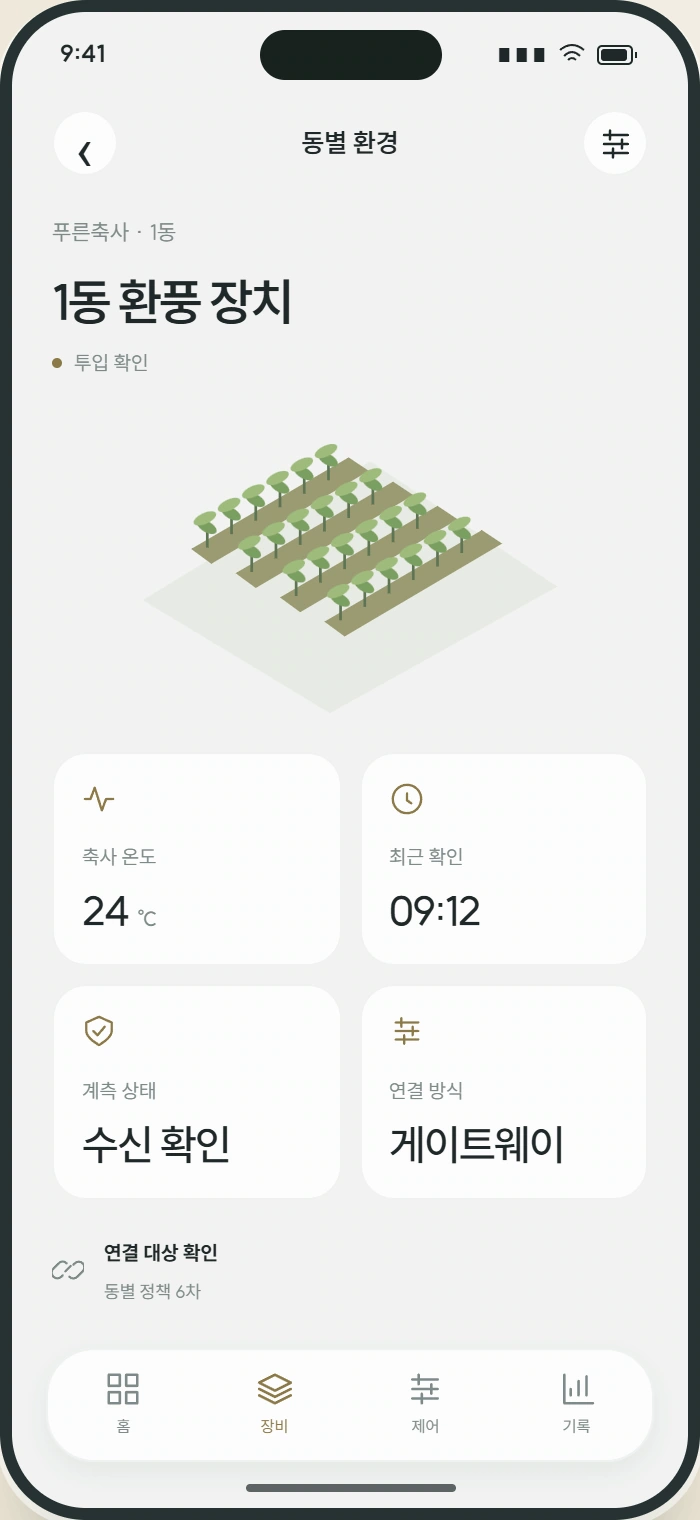

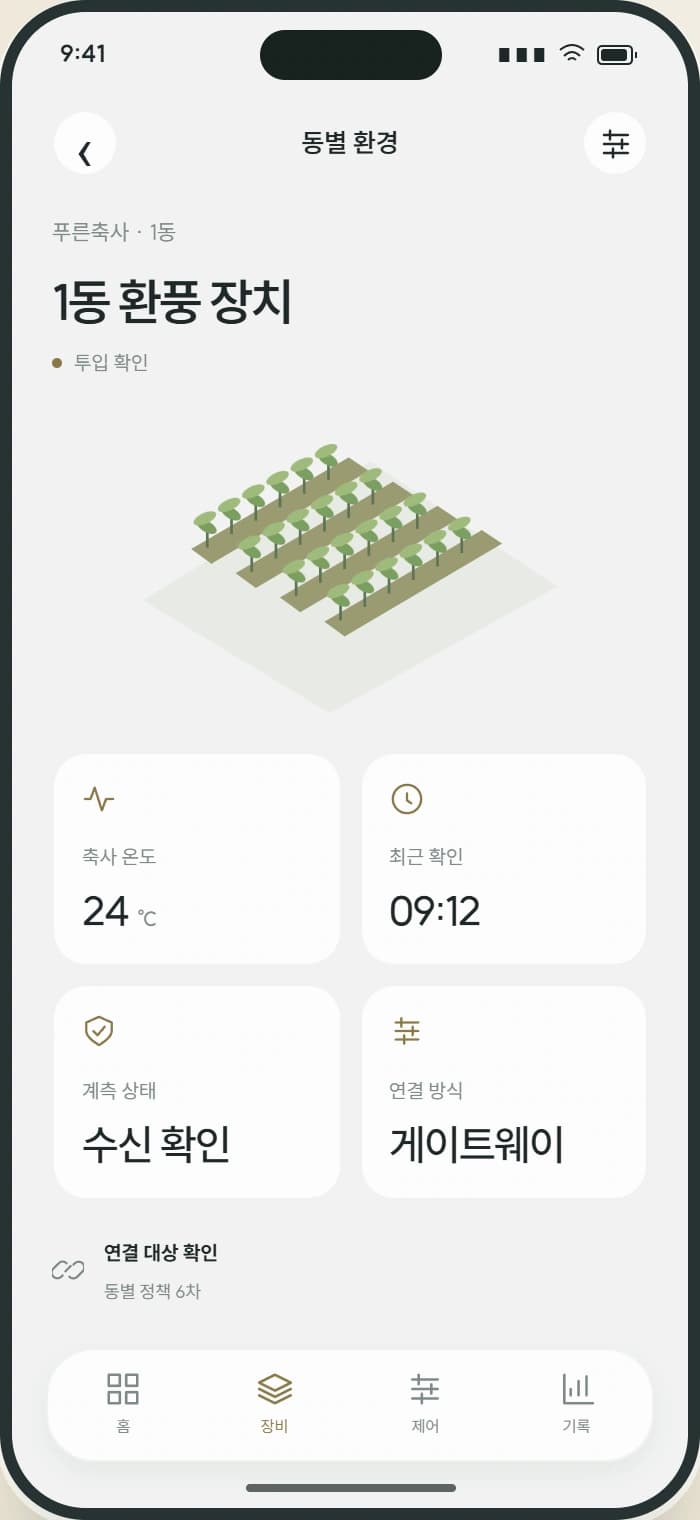

동별 환경
공간과 장비별 상태, 수신 시각을 자세히 확인합니다.

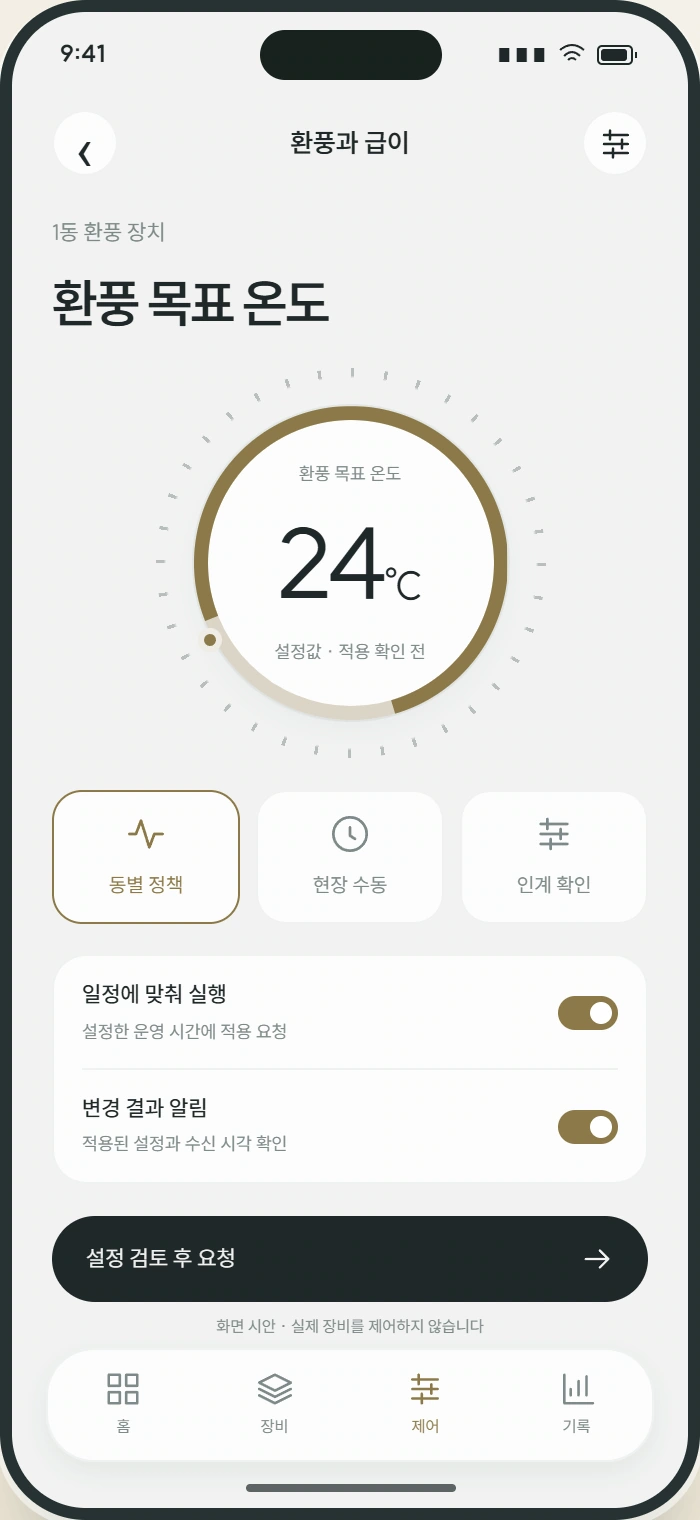

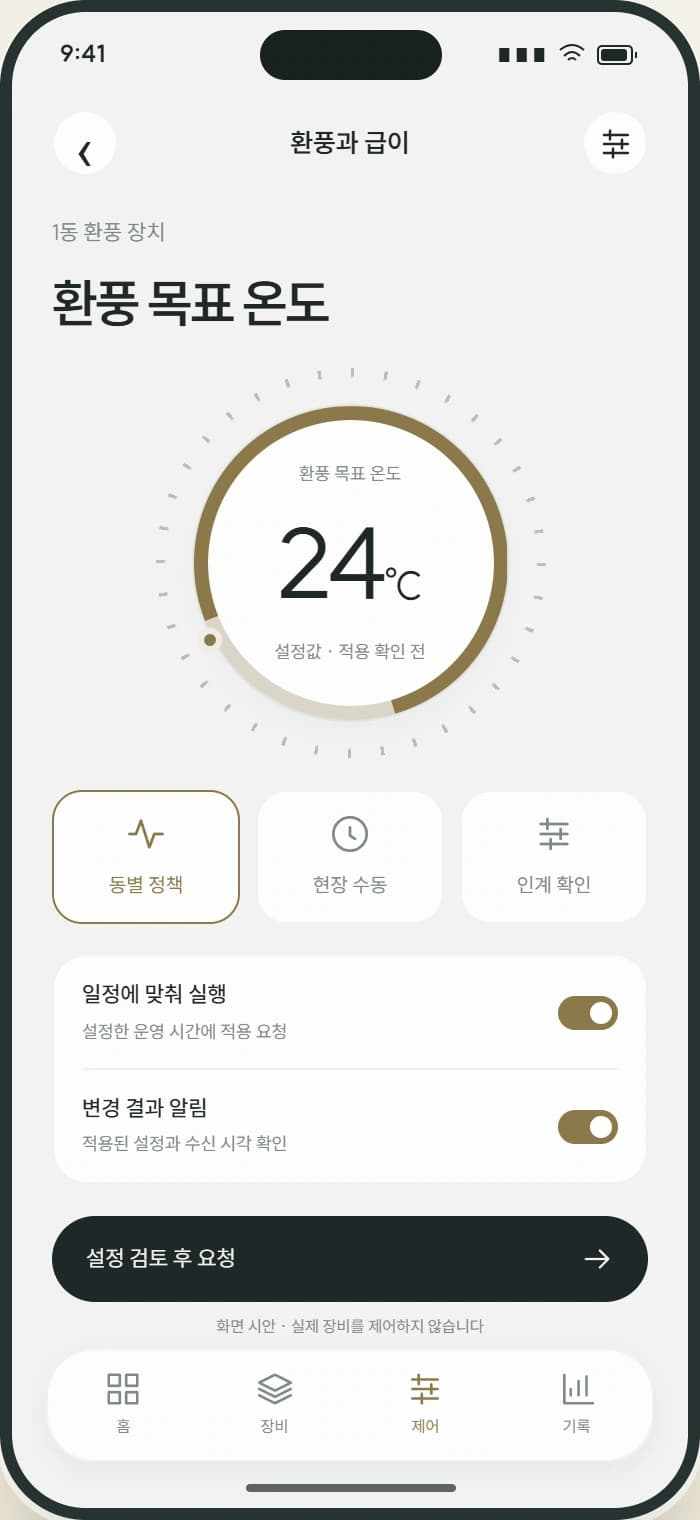

환풍과 급이
담당자의 권한과 적용 조건에 맞춰 설정을 검토합니다.

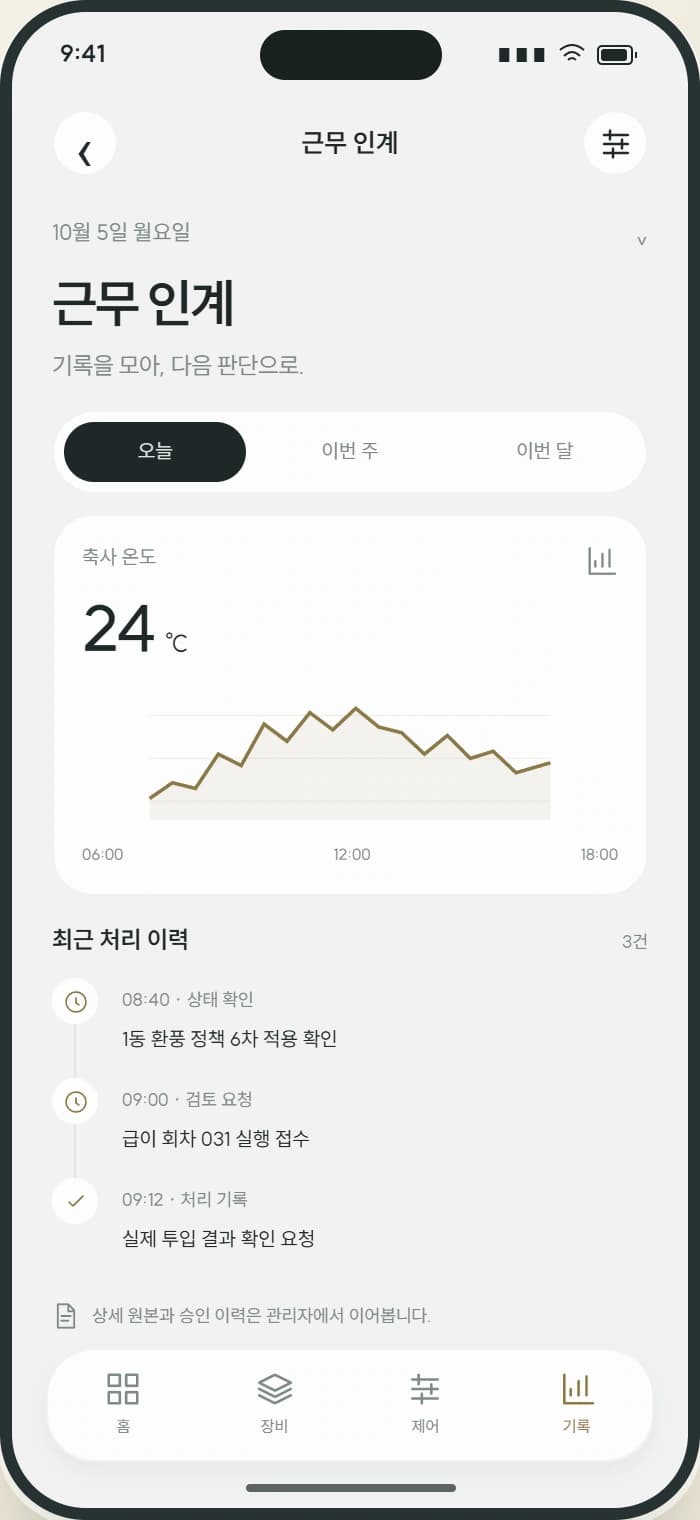

근무 인계
요청·응답·실행 결과를 구분해 이전 작업을 이어갑니다.
프로젝트의 현장 업무를 4개의 모바일 화면으로 구성한 디자인 시안입니다. 화면의 장비·계측값은 예시 데이터입니다.
DESIGN REFERENCESsmart / Dribbble ↗
01 / 배경과 문제
프로젝트가 시작되는 지점
축사 동마다 사육 단계가 다른데 환풍 설정과 급이 시간표를 제어반별로 관리해 인수인계 때 누락이 발생합니다. 센서 오염과 급이 장치 정지가 같은 운영 화면에 드러나지 않아 환경 변화와 장비 실행 실패를 따로 확인해야 합니다.
- 핵심 사용자
- 축사 관리자 · 사양 관리 담당자 · 현장 설비 기사
- 프로젝트 성격
- 개발 시나리오
- 주요 연동
- RS-485 온습도·가스 계측 모듈 · 환풍기 인버터 상태 인터페이스 · 급이 제어기의 실행·투입량 기록
02 / 범위와 책임
어디까지 만들고 운영하는가
포함 범위
- 축사 동·운영 단계·환경 센서·장치 연결 관리
- 제어반의 설정 버전 배포와 환풍·급이 실행 수신
- 동별 일정 비교, 미실행 확인과 근무 인계 화면
주요 제외 범위
- 생육 상태 판단, 사료 처방과 제어반의 기본 보호 기능 변경
03 / 업무 흐름
시작부터 완료까지 이어지는 업무
- 01
축사 동의 운영 단계와 센서·환풍·급이 장치를 등록합니다.
- 02
현장 제어반이 온습도와 장치 운전·투입 기록을 전달합니다.
- 03
담당자가 동별 승인된 환경 설정과 급이 시간표를 편성합니다.
- 04
제어반이 설정 버전을 확인하고 환풍·급이 실행 결과를 회신합니다.
- 05
관리자가 미실행과 현장 수동 변경을 확인해 다음 근무에 인계합니다.
환풍 설정 관리
승인된 동별 설정과 적용 시간을 등록합니다. 현재 제어 모드와 최종 적용 버전을 확인해 일괄 배포에서 제외할 동을 선택합니다.
급이 회차 확인
예정 시간·목표 투입과 실제 실행량을 회차별로 대조합니다. 미실행과 부분 실행을 구분하고 현장 확인 없이 같은 회차를 재시작하지 않도록 합니다.
근무 인계
수동 운전, 장치 점검과 미완료 급이 확인을 모아 인계합니다. 다음 근무자가 확인한 시각과 후속 책임자를 남겨 설정 변경의 맥락을 이어갑니다.
INTERACTIVE WORKSPACE
화면 너머의 업무까지.
16개 메뉴에서 모듈별 책임, 처리 이력, 연동과 예외 기준을 살펴보세요.
업무 기록 검색 · 상태 필터 · 역할별 담당 업무 · 상세 이력 · 검토 메모 · CSV 내보내기를 직접 확인할 수 있습니다.
04 / 관리자 화면 디자인
현장의 확인을 운영의 판단으로
이미지를 선택하면 원본 크기로 볼 수 있습니다.
01

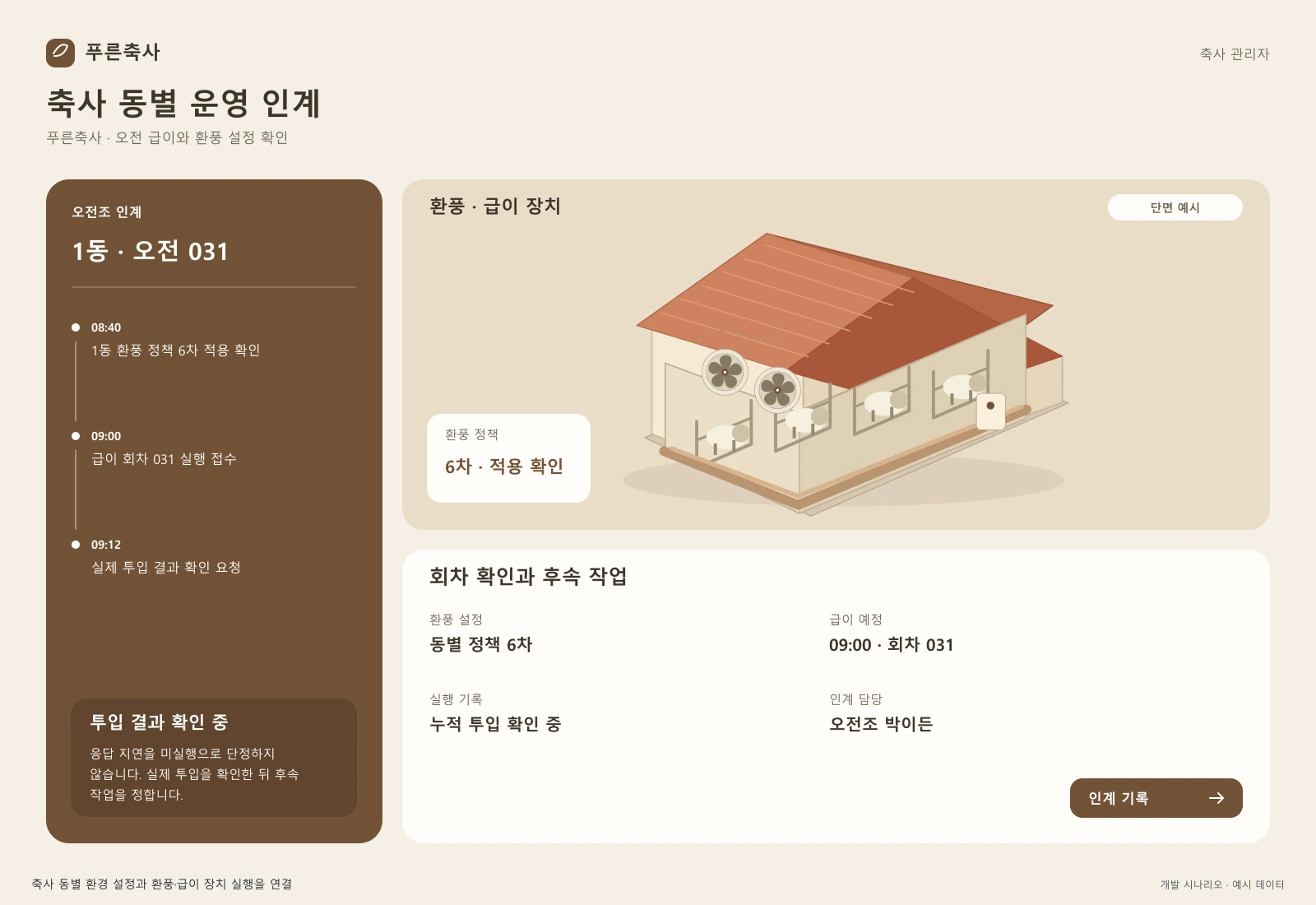

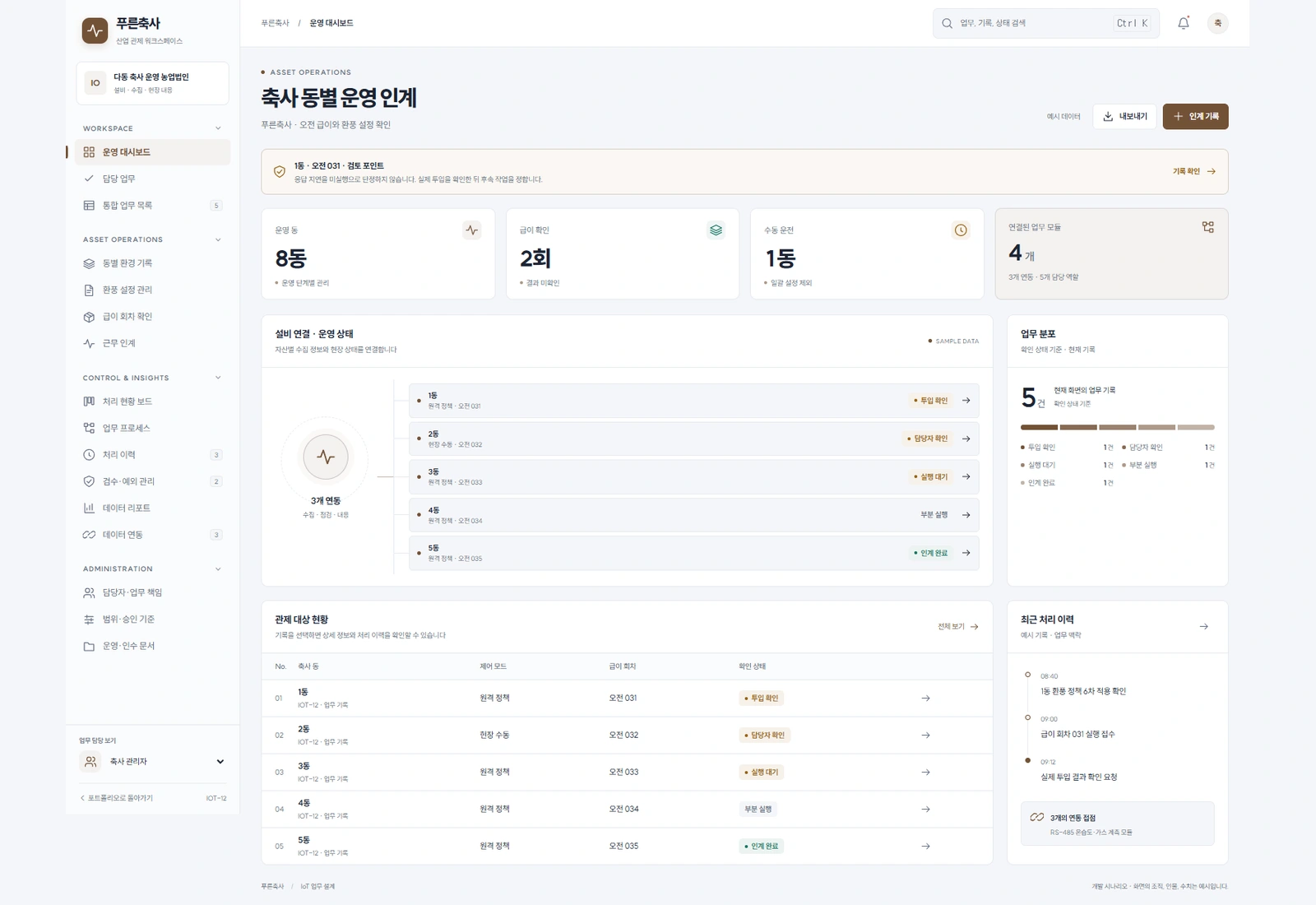

축사 동별 운영 인계
푸른축사 · 오전 급이와 환풍 설정 확인
원본 크게 보기 ↗02

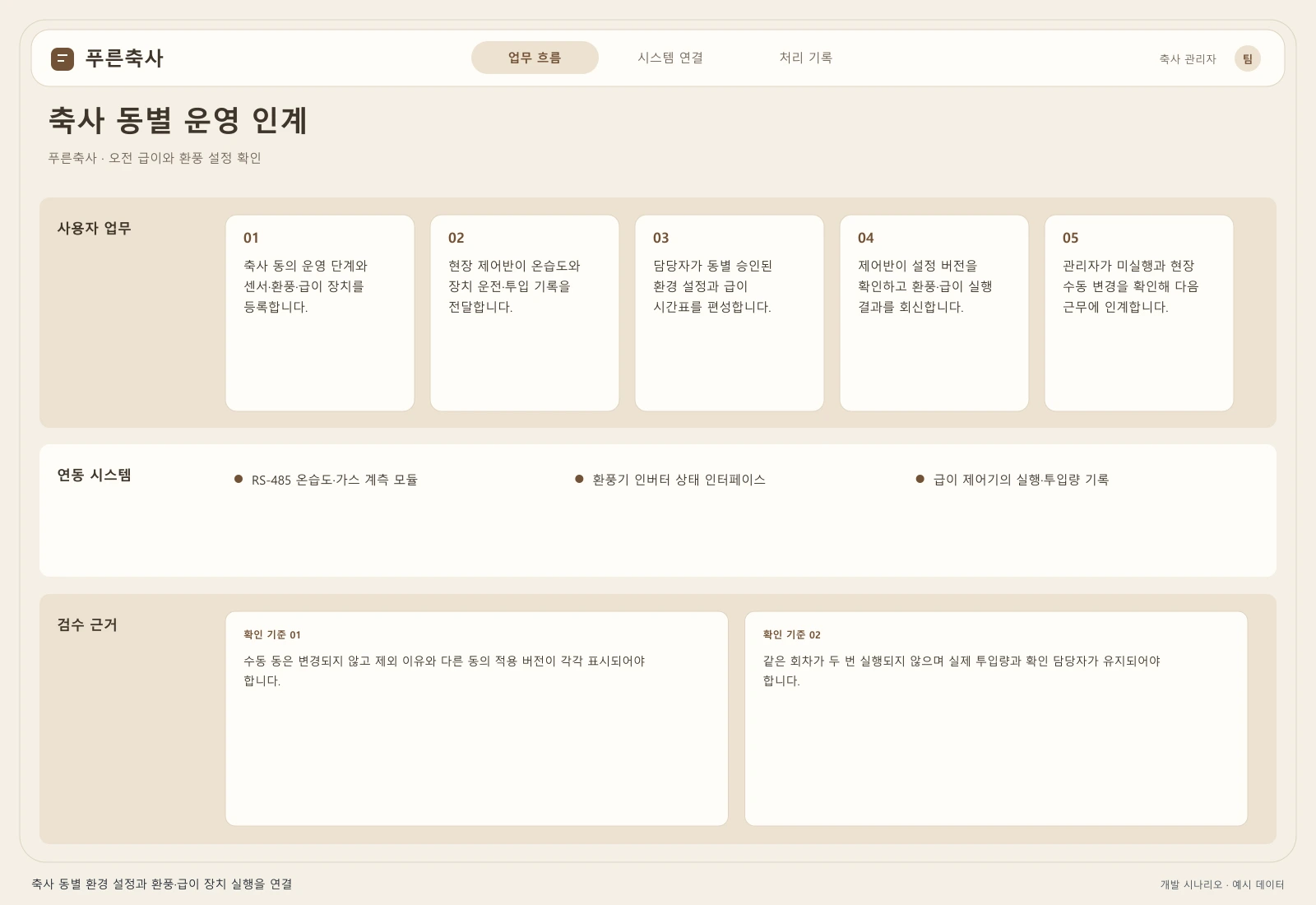

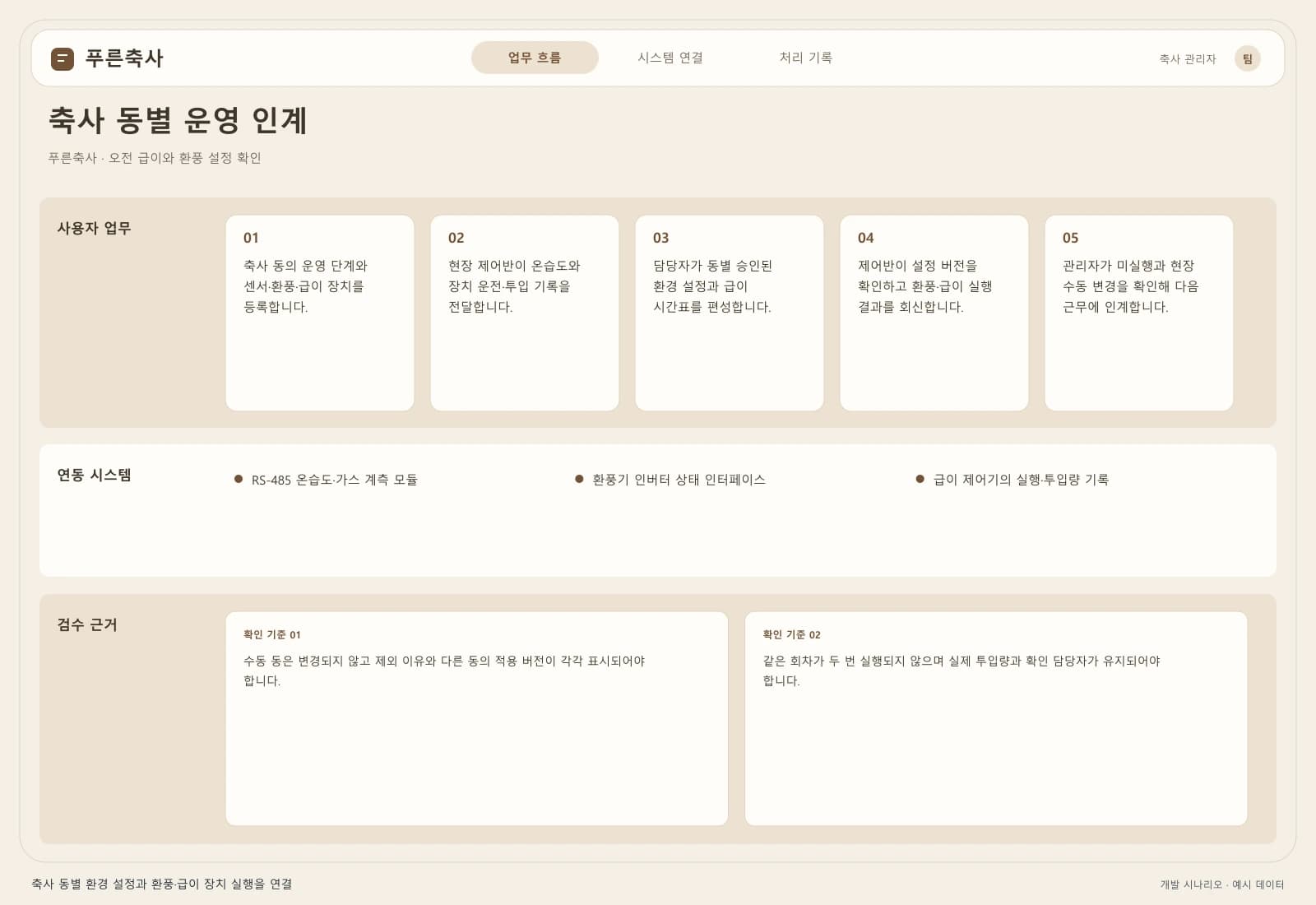

업무 흐름과 시스템 연결
주요 사용자와 연동 시스템을 따라 시작부터 완료까지의 처리 과정을 살펴봅니다.
원본 크게 보기 ↗03
업무 상세와 처리 이력
응답 지연을 미실행으로 단정하지 않습니다. 실제 투입을 확인한 뒤 후속 작업을 정합니다.
원본 크게 보기 ↗05 / 난제와 해결
제약을 확인하고 선택한 접근
동별 운영 단계가 다른데 본부의 일괄 설정이 현장 수동 제어를 덮으면 실제 운영 조건과 어긋날 수 있습니다.
동별 설정 버전과 제어 우선 모드를 적용하고 현재 모드가 변경된 동은 배포에서 제외해 재검토하도록 합니다.
선택 이유와 절충점
전 동을 한 번에 맞추는 편의보다 동별 확인과 현장 우선 책임을 유지합니다.
급이 응답이 늦으면 운영자가 재실행을 요청해 같은 회차의 투입이 반복될 수 있습니다.
회차 번호로 실행을 식별하고 장치의 실제 상태·누적 투입을 읽어 재시도와 신규 실행을 구분합니다.
선택 이유와 절충점
즉시 재시작 대신 결과 확인을 기다려야 하지만 어느 회차가 얼마나 실행됐는지 설명할 수 있게 합니다.
06 / 검수 기준
예외 상황까지 확인하는 검수
| 검수 상황 | 확인 방법 | 통과 기준 |
|---|---|---|
| 일괄 배포 직전에 한 동이 수동 모드로 전환되는 경우 | 동별 설정 요청을 전달하고 현장 모드 응답을 비교합니다. | 수동 동은 변경되지 않고 제외 이유와 다른 동의 적용 버전이 각각 표시되어야 합니다. |
| 급이 완료 응답이 늦고 작업자가 재요청하는 경우 | 같은 회차 요청을 중복 전송한 뒤 투입 기록을 대조합니다. | 같은 회차가 두 번 실행되지 않으며 실제 투입량과 확인 담당자가 유지되어야 합니다. |
07 / 기대 변화와 평가
운영의 변화를 확인하는 방법
기대 변화
설정이 요청됐는지 실제 적용됐는지와 현장 수동 변경을 구분해 근무 교대에서 미실행 업무와 남은 확인을 전달하는 것을 목표로 합니다.
평가 방법
설정 버전 불일치, 급이 결과 미확인 회차와 구두 인계 후 재확인 건수를 제어반 기록·작업 일지와 비교합니다.
개발 시나리오의 제안 내용이며, 기대 변화는 확인된 납품 성과와 구분됩니다.
08 / 산출물과 인수인계
담당자가 이어서 운영할 수 있도록
- 제어반 연동·운영 화면 소스와 장치 관리 계정, 동별 설정 배포·되돌리기 문서를 전달합니다.
- 동별 장치 연결표와 수동 우선·급이 회차 확인·근무 인계 담당 범위를 인계합니다.
- 중복 급이 방지 시험, 센서 청소 복귀 점검과 설정 버전 검산 자료를 제공합니다.
