구역별 계측
재배동의 센서 깊이와 위치, 토양 수분 및 기상 수신 시각을 확인합니다. 센서 교체와 수동 측정 메모를 남겨 값의 변화와 장치 변경을 구분합니다.
IoT / 프로젝트 포트폴리오IOT-02
스마트팜 관수 제어 솔루션
재배 구역의 수분 상태와 관수 정책, 밸브 작동 및 유량 확인을 한 흐름으로 연결합니다. 농장 담당자가 실행되지 않은 명령과 센서 확인이 필요한 구역을 나누어 다음 관수 계획을 조정합니다.
MOBILE EXPERIENCE / GROVE
손안에서 시작하는 연결된 경험

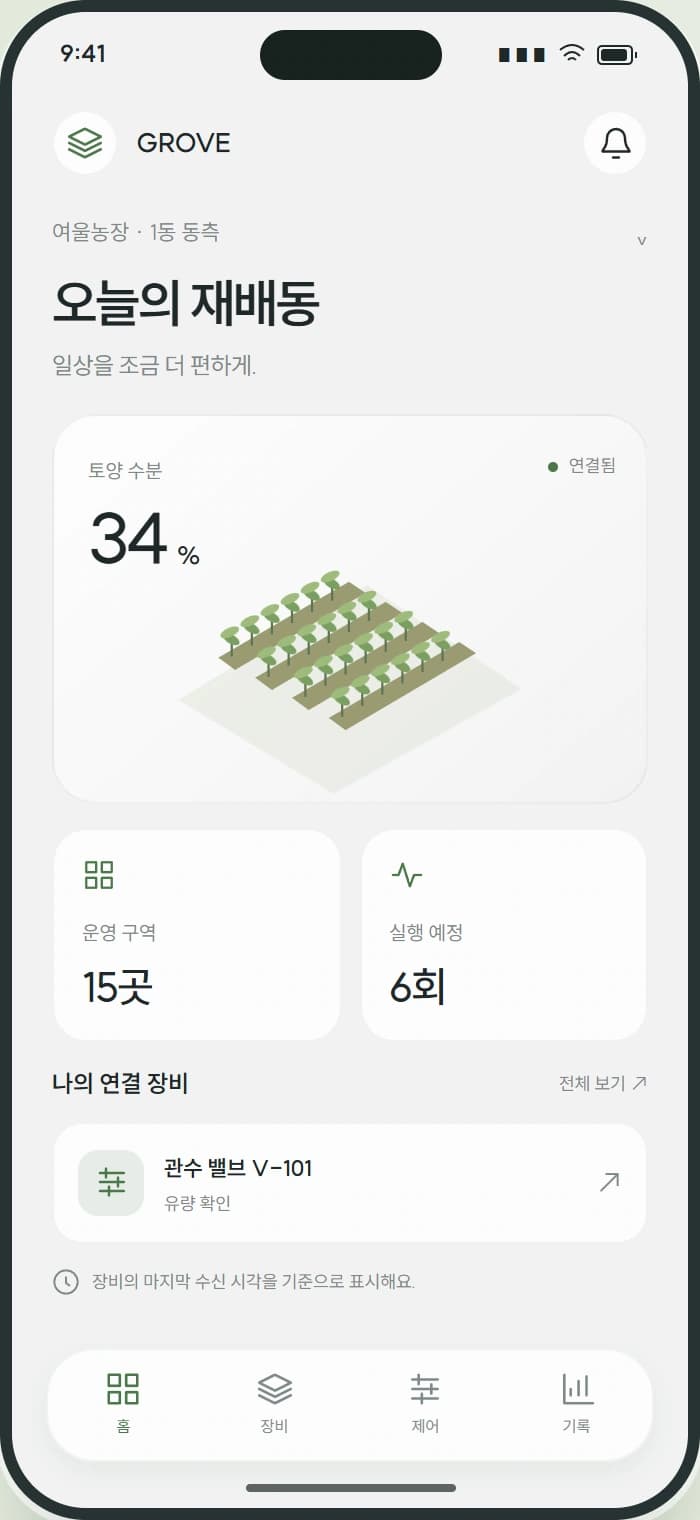

오늘의 재배동
현장의 현재 상태와 확인할 일을 한눈에 살펴봅니다.

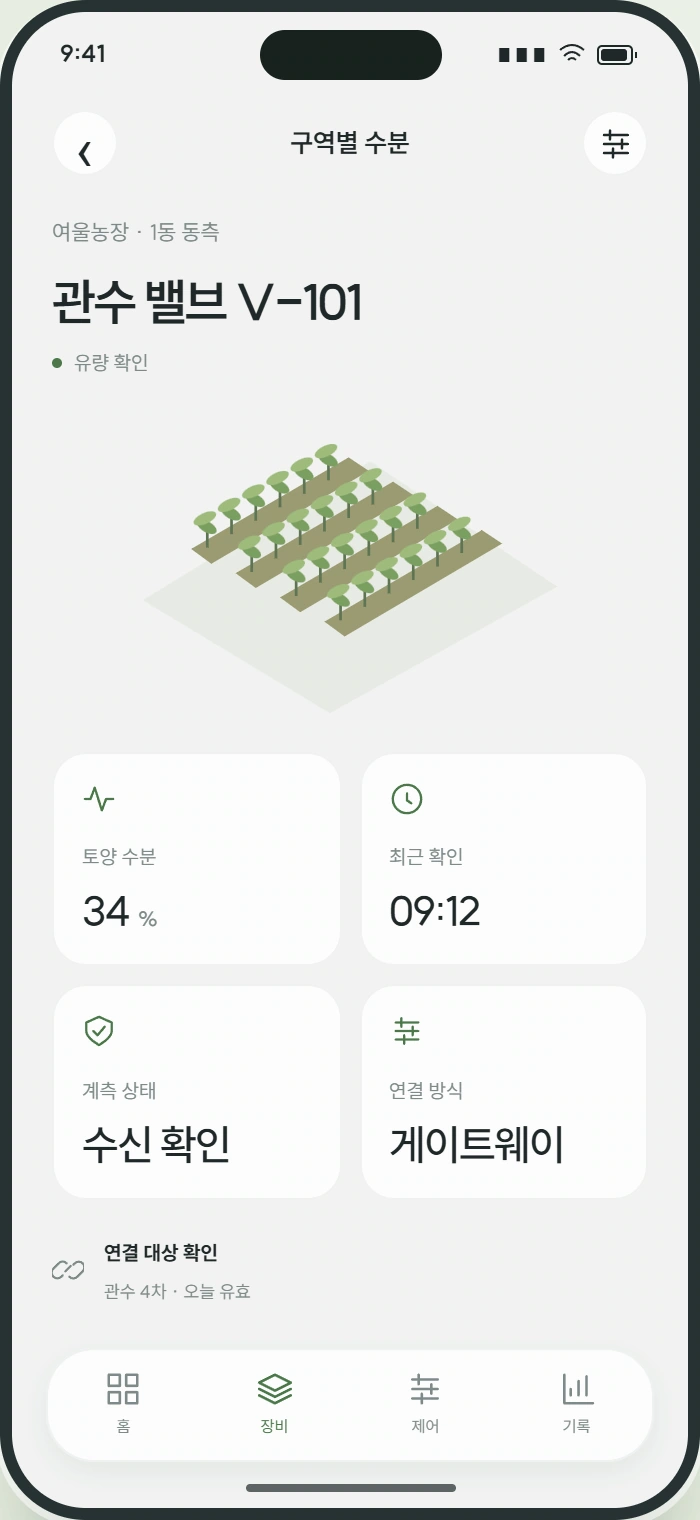

구역별 수분
공간과 장비별 상태, 수신 시각을 자세히 확인합니다.

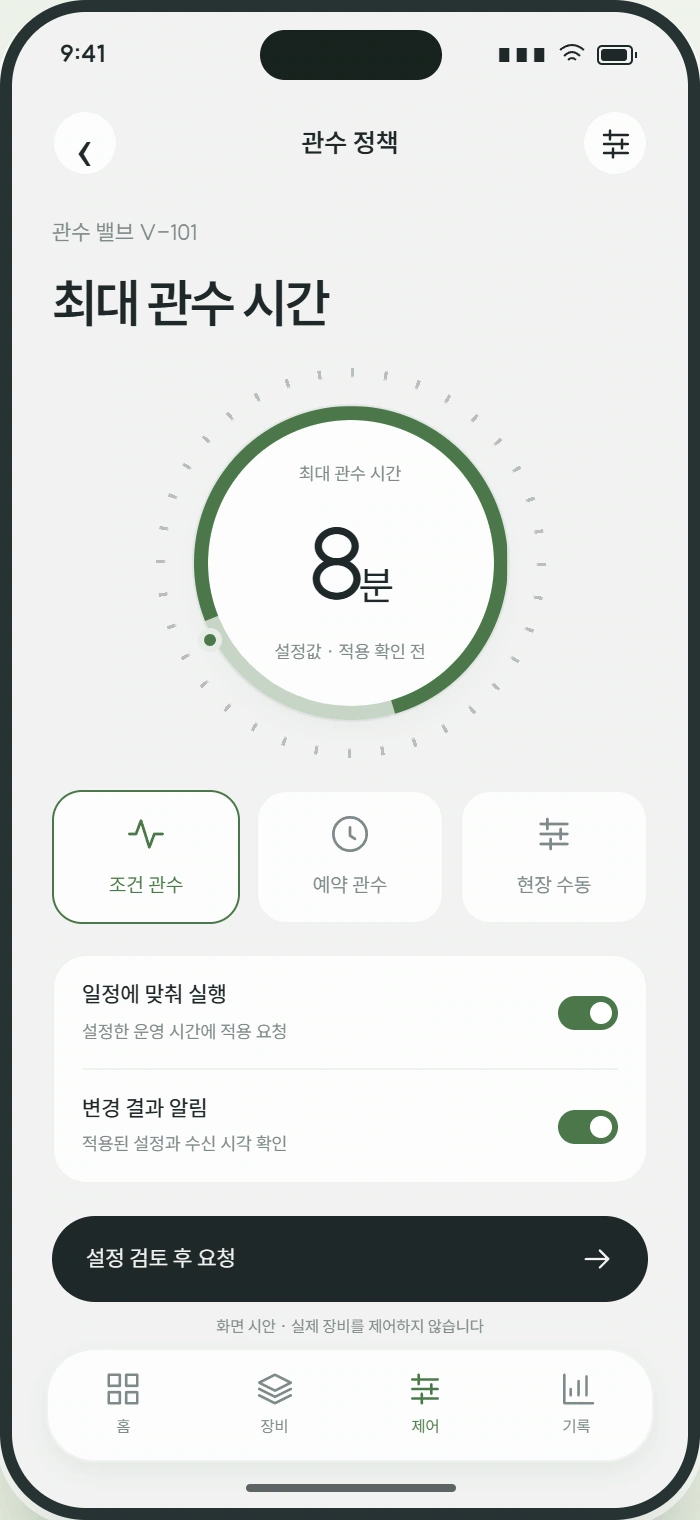

관수 정책
담당자의 권한과 적용 조건에 맞춰 설정을 검토합니다.

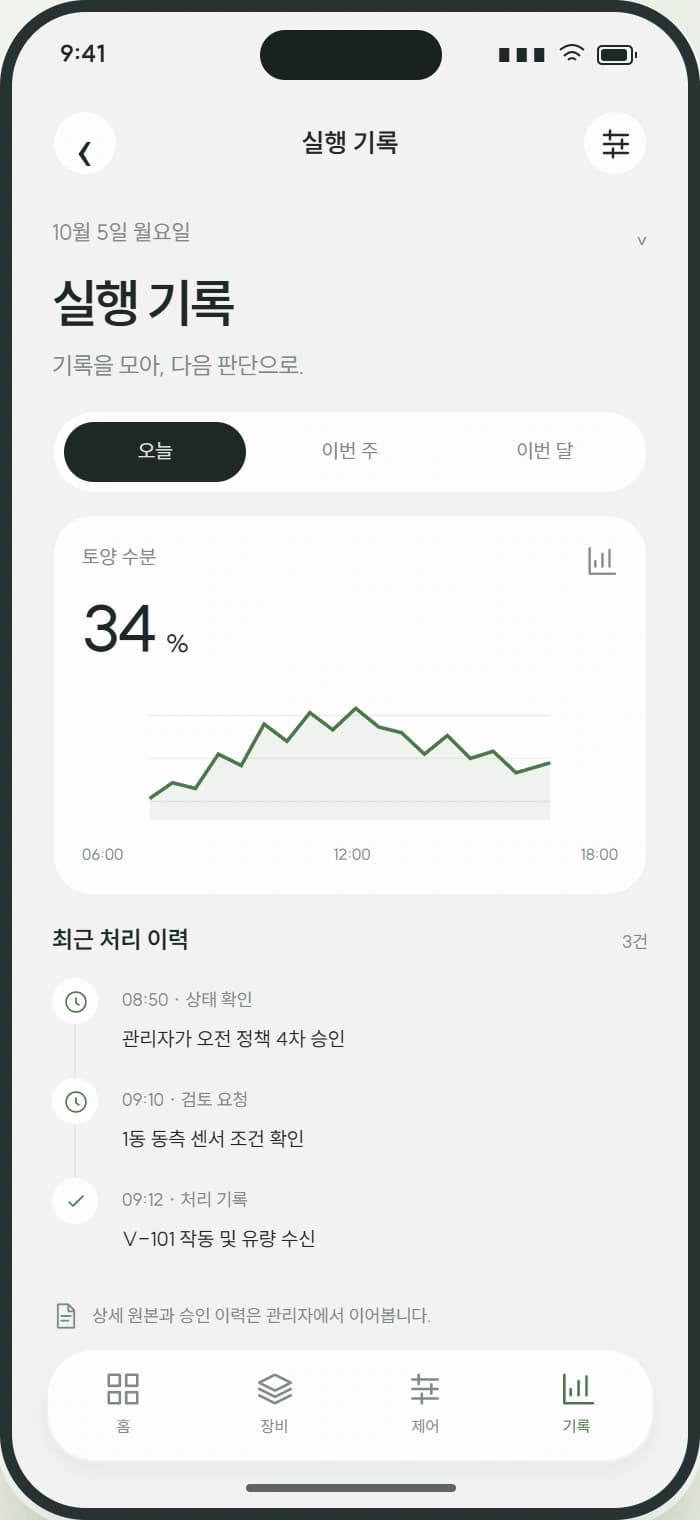

실행 기록
요청·응답·실행 결과를 구분해 이전 작업을 이어갑니다.
프로젝트의 현장 업무를 4개의 모바일 화면으로 구성한 디자인 시안입니다. 화면의 장비·계측값은 예시 데이터입니다.
DESIGN REFERENCESsmart / Dribbble ↗
01 / 배경과 문제
프로젝트가 시작되는 지점
여러 재배동이 하나의 시간표로 관수되어 토양 상태가 다른 구역에도 같은 양의 물이 공급됩니다. 작업자는 밸브 명령을 보낸 뒤 실제 작동 여부와 수분 변화 기록을 별도로 확인해야 합니다.
- 핵심 사용자
- 재배 담당자 · 농장 관리자 · 관수 설비 기사
- 프로젝트 성격
- 개발 시나리오
- 주요 연동
- RS-485 토양 수분·기상 계측기 · 관수 밸브 제어반과 유량계 · MQTT 장치 메시지 연동
02 / 범위와 책임
어디까지 만들고 운영하는가
포함 범위
- 재배 구역·토양 센서·밸브·유량계의 연결 대장
- 기간과 실행 한도를 가진 현장 관수 정책 배포
- 구역별 예정·실행·보류 내역과 작업자 모바일 확인
주요 제외 범위
- 작물 생육 판단과 농업 처방, 관수 배관의 물리적 시공
03 / 업무 흐름
시작부터 완료까지 이어지는 업무
- 01
재배 구역별 토양 센서와 밸브, 운영 가능한 시간을 연결합니다.
- 02
현장 제어기가 수분·기온·강우 데이터를 수집해 서버에 전달합니다.
- 03
담당자가 구역 조건과 예정 관수량을 검토해 관수 정책을 승인합니다.
- 04
제어기가 밸브 명령의 실행과 유량을 확인하고 상태를 회신합니다.
- 05
담당자가 미실행·과다 지속 건을 확인하고 다음 관수 계획을 조정합니다.
관수 정책 편성
구역별 실행 조건, 허용 시간과 최대 지속 시간을 정해 승인합니다. 정책 유효 기간과 이전 버전을 함께 보며 다음 연결 때 적용할 대상을 선택합니다.
밸브 실행 확인
명령 수신, 밸브 작동과 유량 확인을 분리해서 봅니다. 응답이 없거나 유량이 확인되지 않은 건은 현장 점검 대상으로 넘깁니다.
관수 작업 이력
실행 회차별 시작·종료와 유량을 확인하고 수동 개입 이유를 기록합니다. 보류된 구역을 다음 계획에 포함할지 관리자가 판단하도록 합니다.
INTERACTIVE WORKSPACE
화면 너머의 업무까지.
16개 메뉴에서 모듈별 책임, 처리 이력, 연동과 예외 기준을 살펴보세요.
업무 기록 검색 · 상태 필터 · 역할별 담당 업무 · 상세 이력 · 검토 메모 · CSV 내보내기를 직접 확인할 수 있습니다.
04 / 관리자 화면 디자인
현장의 확인을 운영의 판단으로
이미지를 선택하면 원본 크기로 볼 수 있습니다.

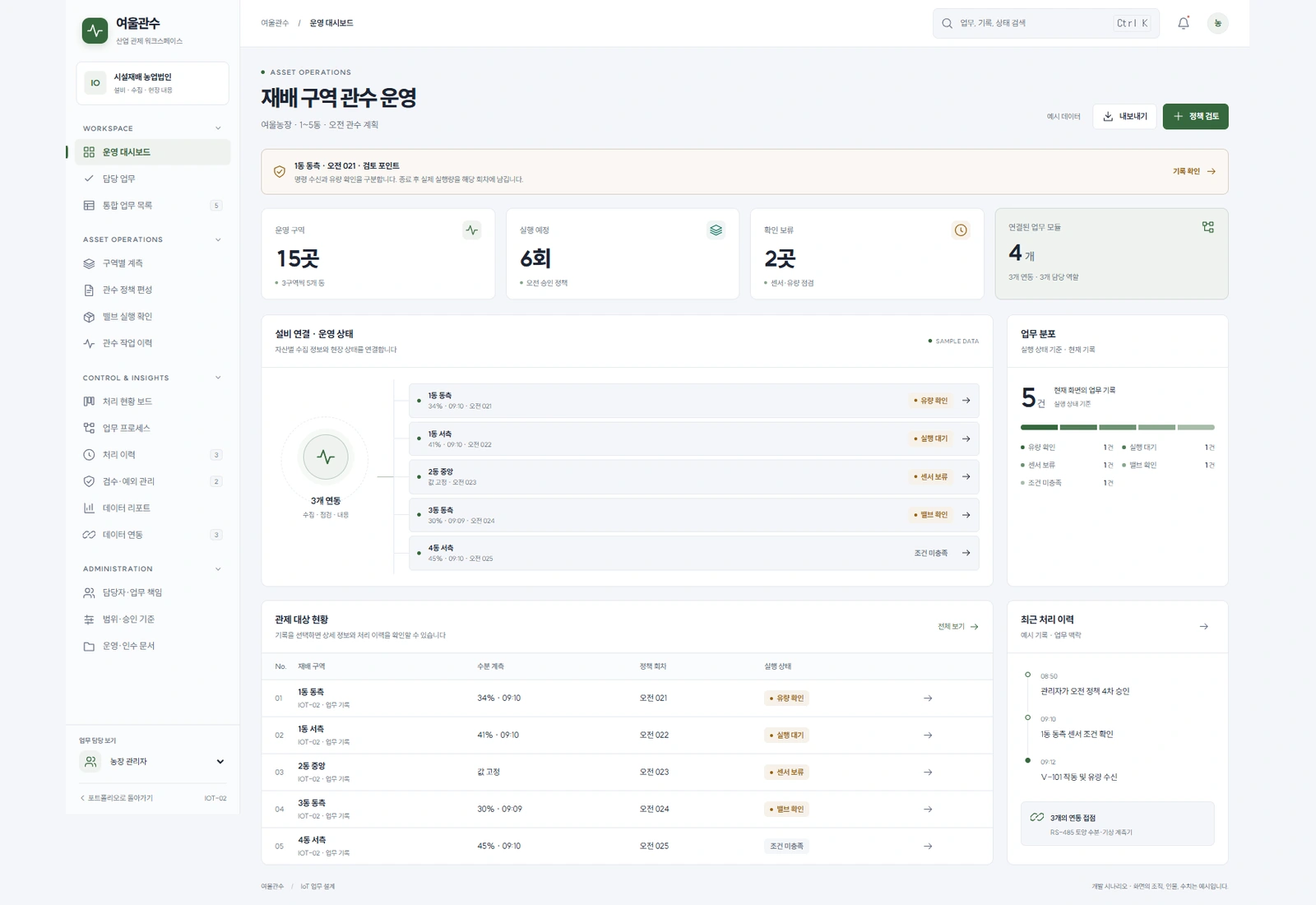

01
재배 구역 관수 운영
여울농장 · 1~5동 · 오전 관수 계획

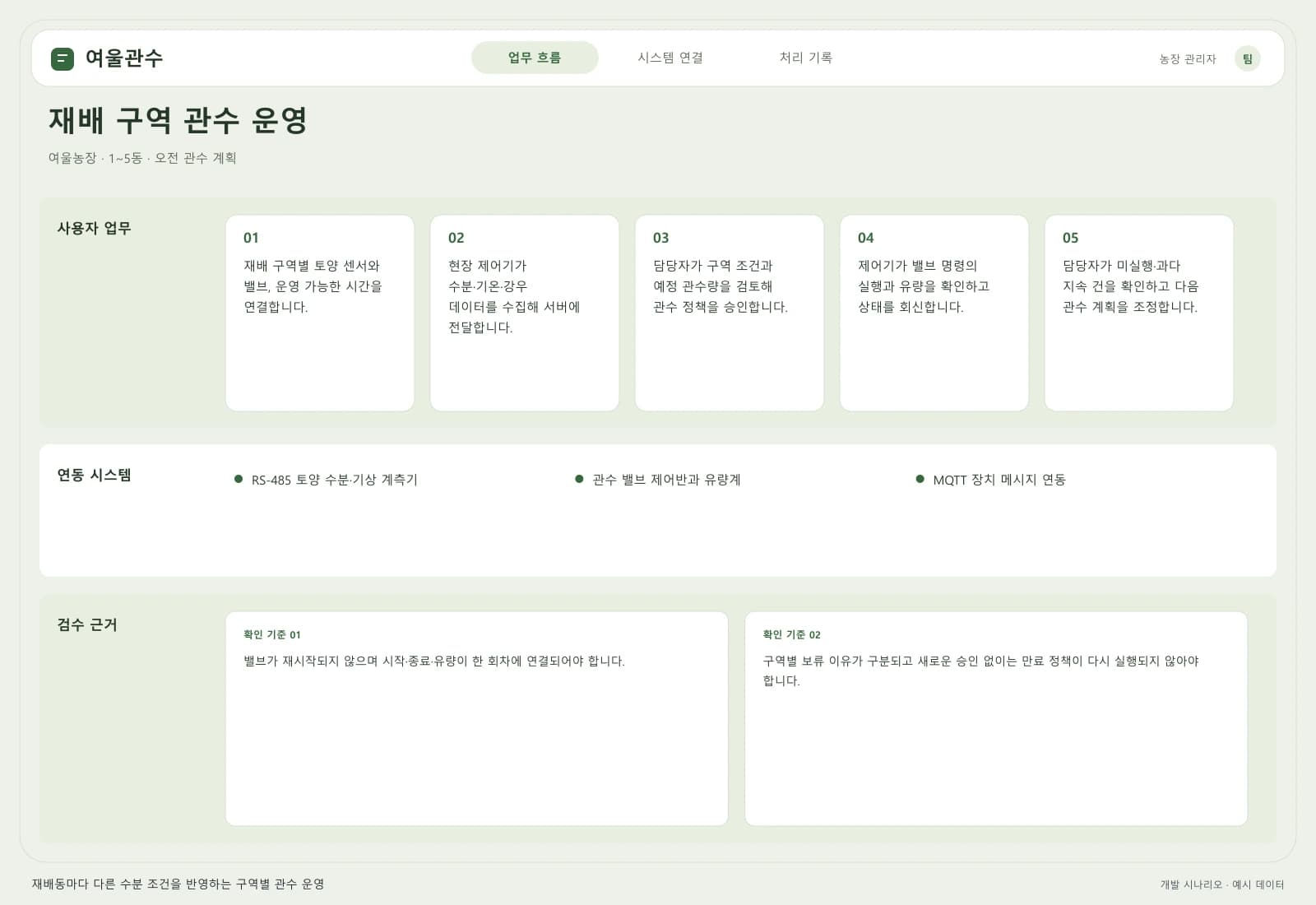

원본 크게 보기 ↗02
업무 흐름과 시스템 연결
주요 사용자와 연동 시스템을 따라 시작부터 완료까지의 처리 과정을 살펴봅니다.

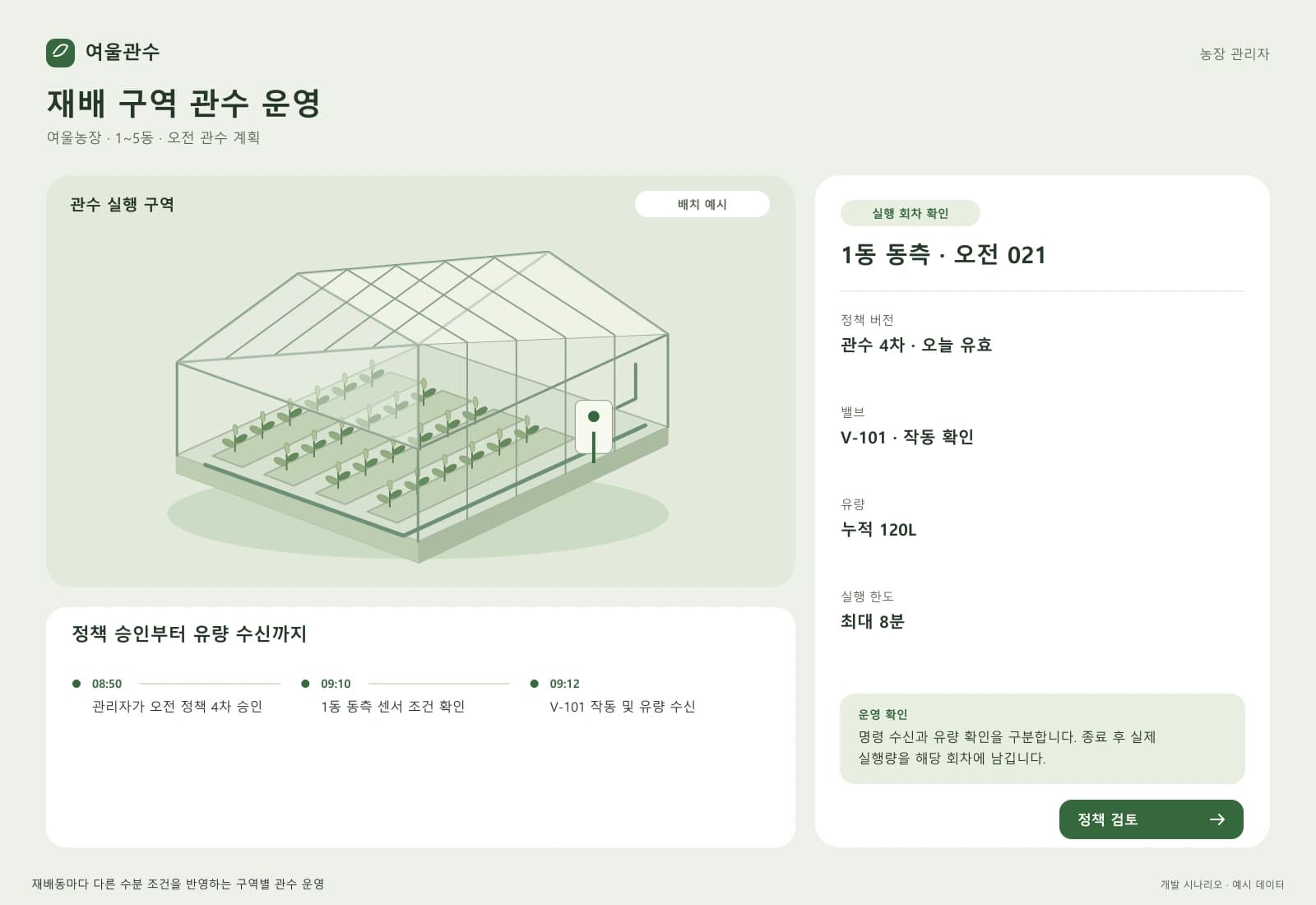

원본 크게 보기 ↗03
업무 상세와 처리 이력
명령 수신과 유량 확인을 구분합니다. 종료 후 실제 실행량을 해당 회차에 남깁니다.
원본 크게 보기 ↗05 / 난제와 해결
제약을 확인하고 선택한 접근
통신 단절이 발생해도 서버에서 마지막으로 승인한 정책과 현장 실행 결과의 경계가 필요합니다.
정책 버전과 유효 시간을 제어기에 저장하고 매 실행에 고유 회차를 부여합니다. 복구 시 명령보다 실행 결과를 먼저 대조합니다.
선택 이유와 절충점
원격에서 즉시 바꿀 수 없는 시간이 생기지만 만료된 정책이 무기한 반복되는 상태를 피하도록 설계합니다.
토양 센서의 고정값과 실제로 수분이 일정한 상태를 자동으로 확정하기 어렵습니다.
최근 변화·수신 품질·교정 이력을 확인 대상으로 묶고 의심 구역의 자동 정책을 보류합니다. 작업자가 현장 확인 결과를 남깁니다.
선택 이유와 절충점
보류 시 현장 업무가 늘어나지만 확인되지 않은 센서 한 개를 근거로 계속 실행하는 범위를 제한합니다.
06 / 검수 기준
예외 상황까지 확인하는 검수
| 검수 상황 | 확인 방법 | 통과 기준 |
|---|---|---|
| 밸브 명령 응답이 유실되어 같은 명령을 다시 보내는 경우 | 동일 실행 회차를 반복 전달하고 제어기의 실제 작동 기록을 비교합니다. | 밸브가 재시작되지 않으며 시작·종료·유량이 한 회차에 연결되어야 합니다. |
| 센서 고정값과 만료 정책이 함께 존재하는 경우 | 변화 없는 계측과 연결 단절을 재현한 뒤 현장 확인을 수행합니다. | 구역별 보류 이유가 구분되고 새로운 승인 없이는 만료 정책이 다시 실행되지 않아야 합니다. |
07 / 기대 변화와 평가
운영의 변화를 확인하는 방법
기대 변화
관수 명령을 보낸 사실과 실제 물이 공급된 결과를 구분해 미실행 확인과 다음 관수 판단의 근거를 확보하는 것을 목표로 합니다.
평가 방법
정책별 실행 응답 대기 시간, 유량 미확인 회차와 현장 수동 개입 사유를 구역별 운영 일지와 대조합니다.
개발 시나리오의 제안 내용이며, 기대 변화는 확인된 납품 성과와 구분됩니다.
08 / 산출물과 인수인계
담당자가 이어서 운영할 수 있도록
- 제어기 설정 도구와 서버·모바일 소스, 장치 등록 계정 및 정책 배포·복귀 문서를 전달합니다.
- 구역별 센서·밸브 연결표와 정책 승인·만료·수동 개입 책임을 인계합니다.
- 중복 명령 시험, 유량 미확인 점검표와 센서 교체 시 기준점 확인 자료를 제공합니다.
산업 설비 이상 감지 시스템
진동과 온도 계측을 운전 구간별로 비교하고 사건 전후 데이터와 보전 작업을 연결합니다. 생산 반장과 보전 담당자가 같은 설비 이력을 보며 교대 사이의 점검 판단을 이어가도록 구성합니다.
빌딩 에너지 관리 시스템
건물·층별 계측 구간과 임차사 운영 일정을 맞춰 피크의 원인을 확인합니다. 결측을 드러낸 전력 비교와 공용 부하 조정 승인을 연결해 시설팀이 영향을 검토한 뒤 실행하도록 구성합니다.

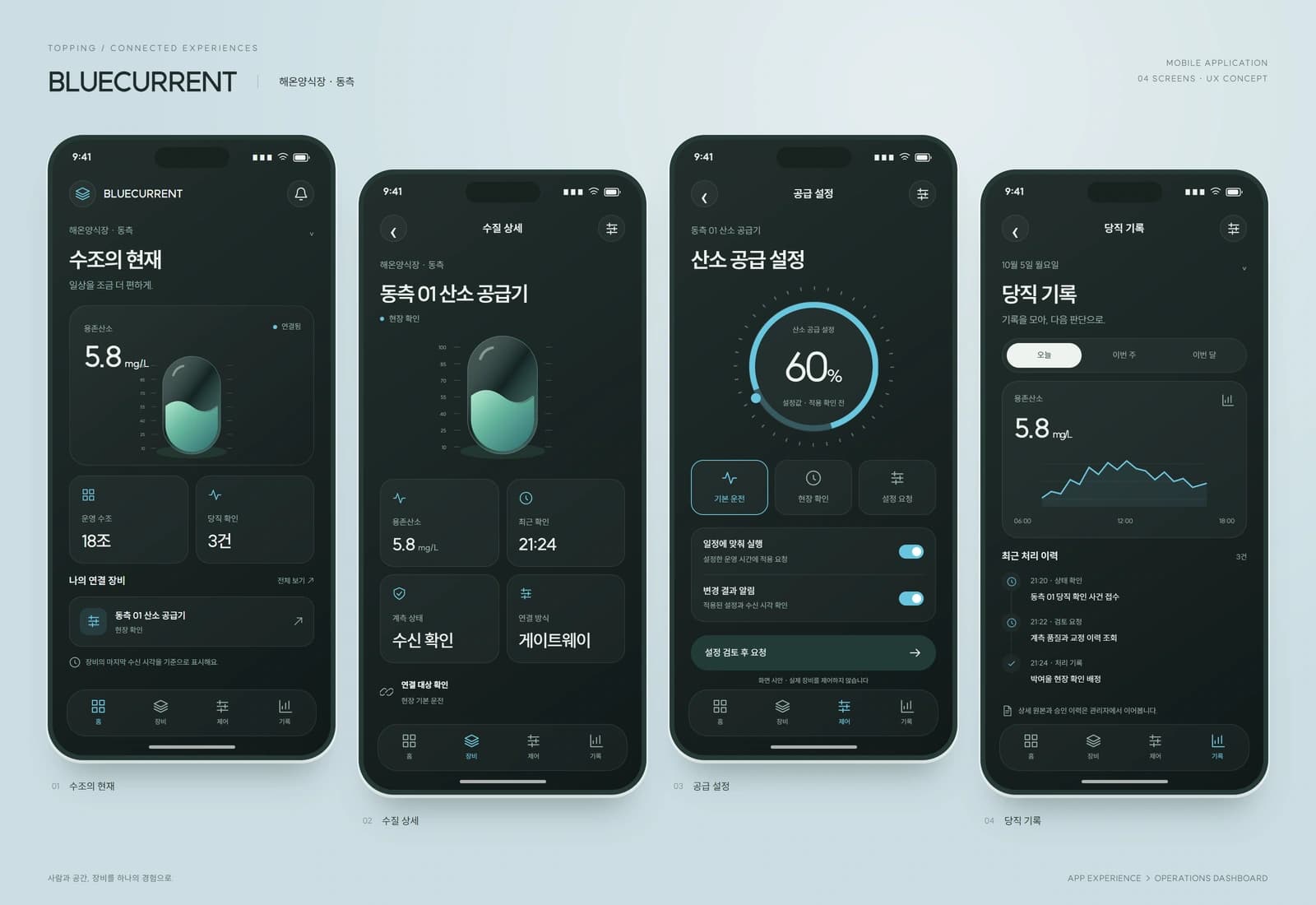

양식장 수질 관리 시스템
