배관 영향 관계
누수 센서 위치와 상위 밸브, 영향을 받는 공간을 연결합니다. 배관 변경 후 도면의 확인일을 남겨 오래된 관계를 그대로 사용하지 않게 합니다.
IoT / 프로젝트 포트폴리오IOT-11
건물 누수 감지 솔루션
누수 감지 위치에서 영향을 받는 배관 구역과 밸브를 찾아 대응을 검토합니다. 차단 요청·밸브 위치·유량 확인을 분리하고 현장 복구 승인까지 기록해 당직자와 입주사 담당자가 같은 상태를 확인합니다.
MOBILE EXPERIENCE / FLOW GUARD
손안에서 시작하는 연결된 경험

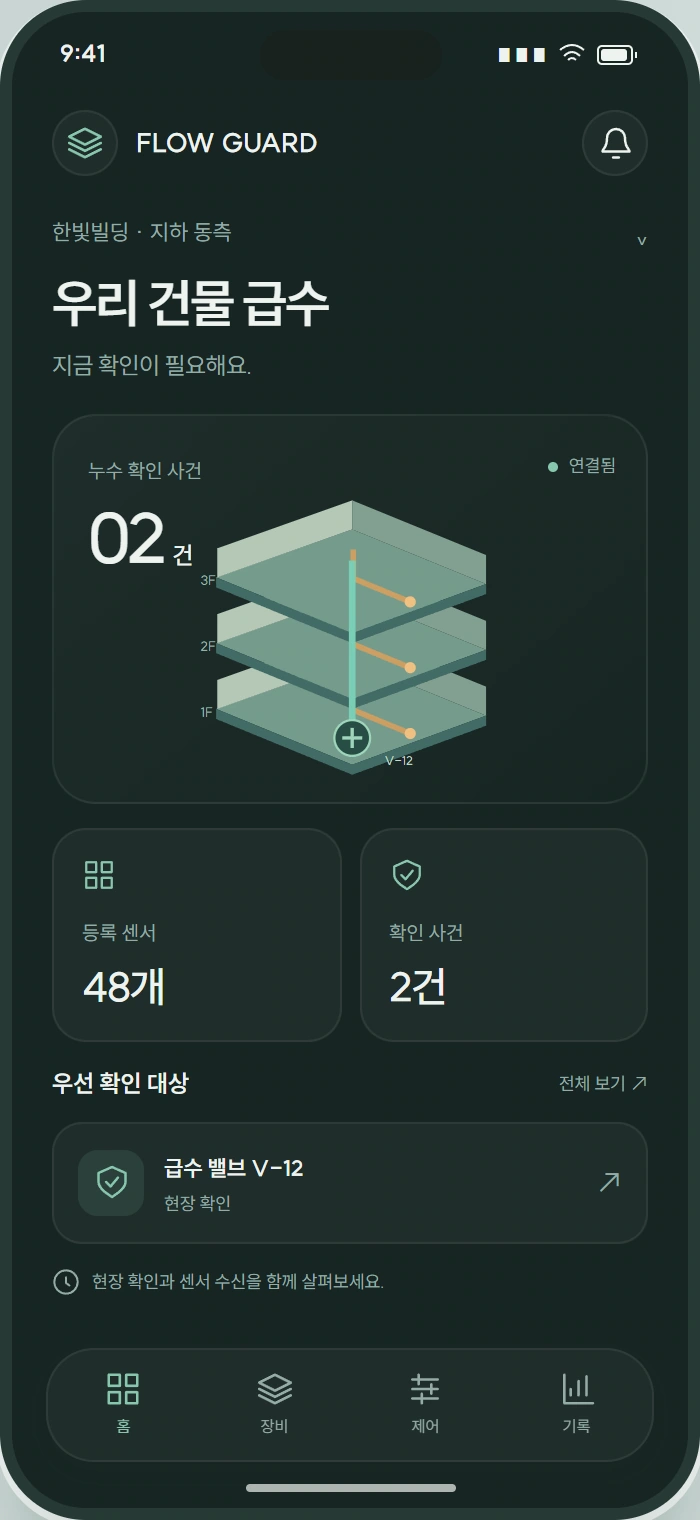

우리 건물 급수
누수 사건과 급수 상태를 함께 확인합니다.

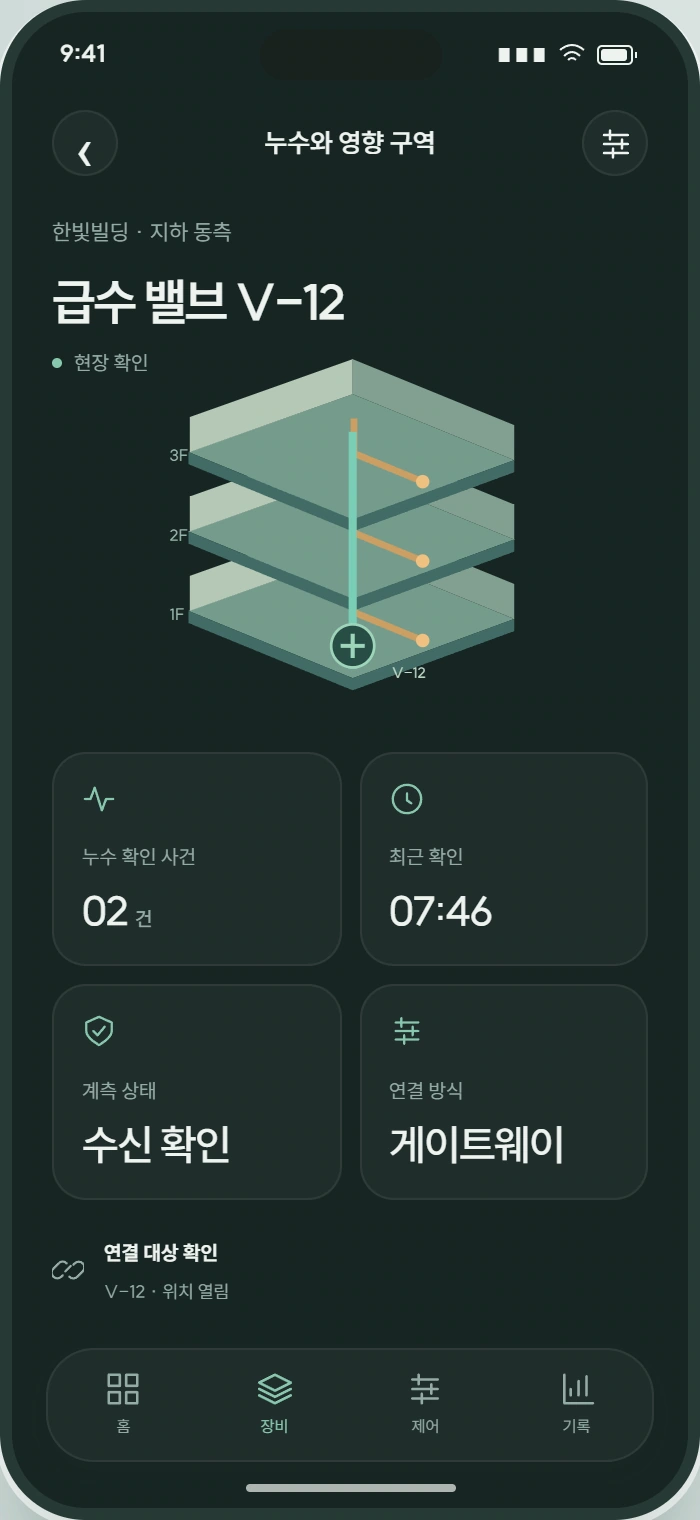

누수와 영향 구역
센서·밸브·영향 공간의 연결 관계를 보여줍니다.

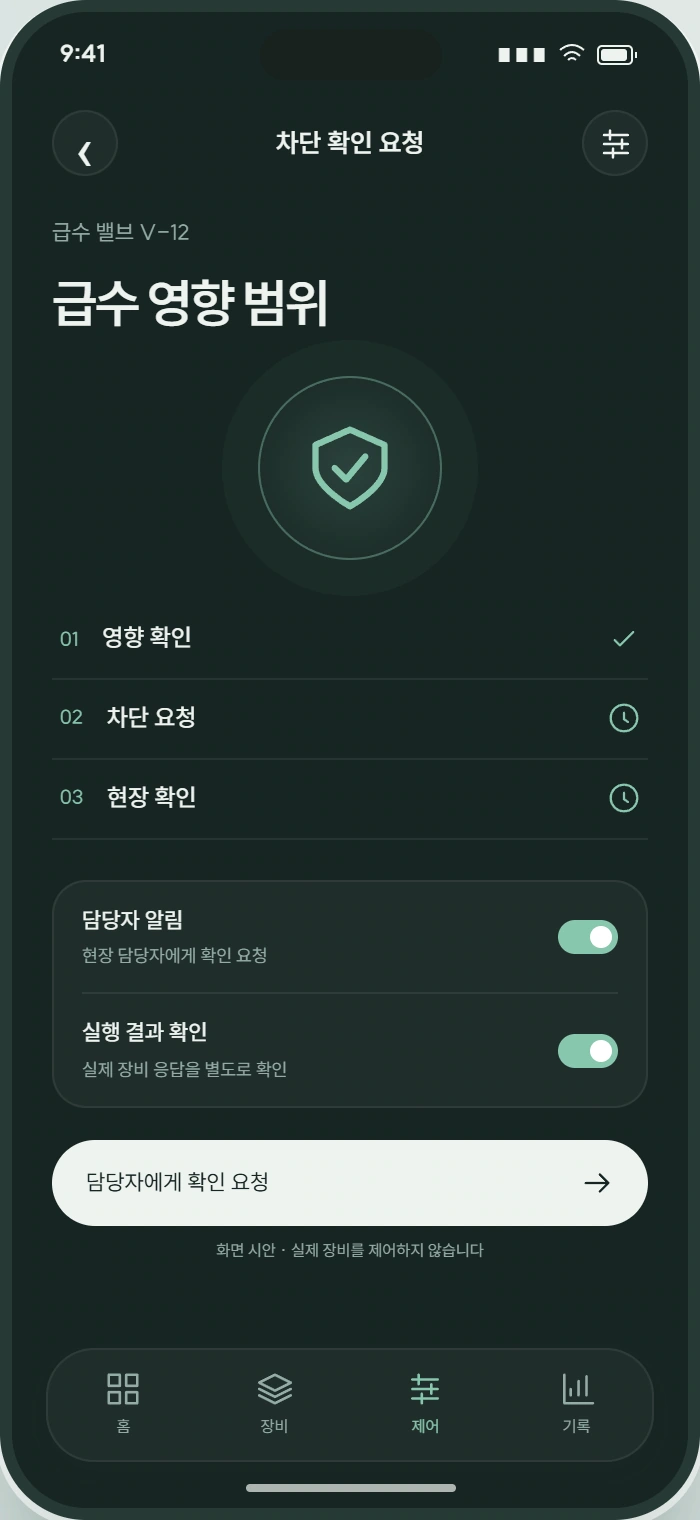

차단 확인 요청
영향 구역 확인 후 차단 요청과 실제 상태를 구분합니다.

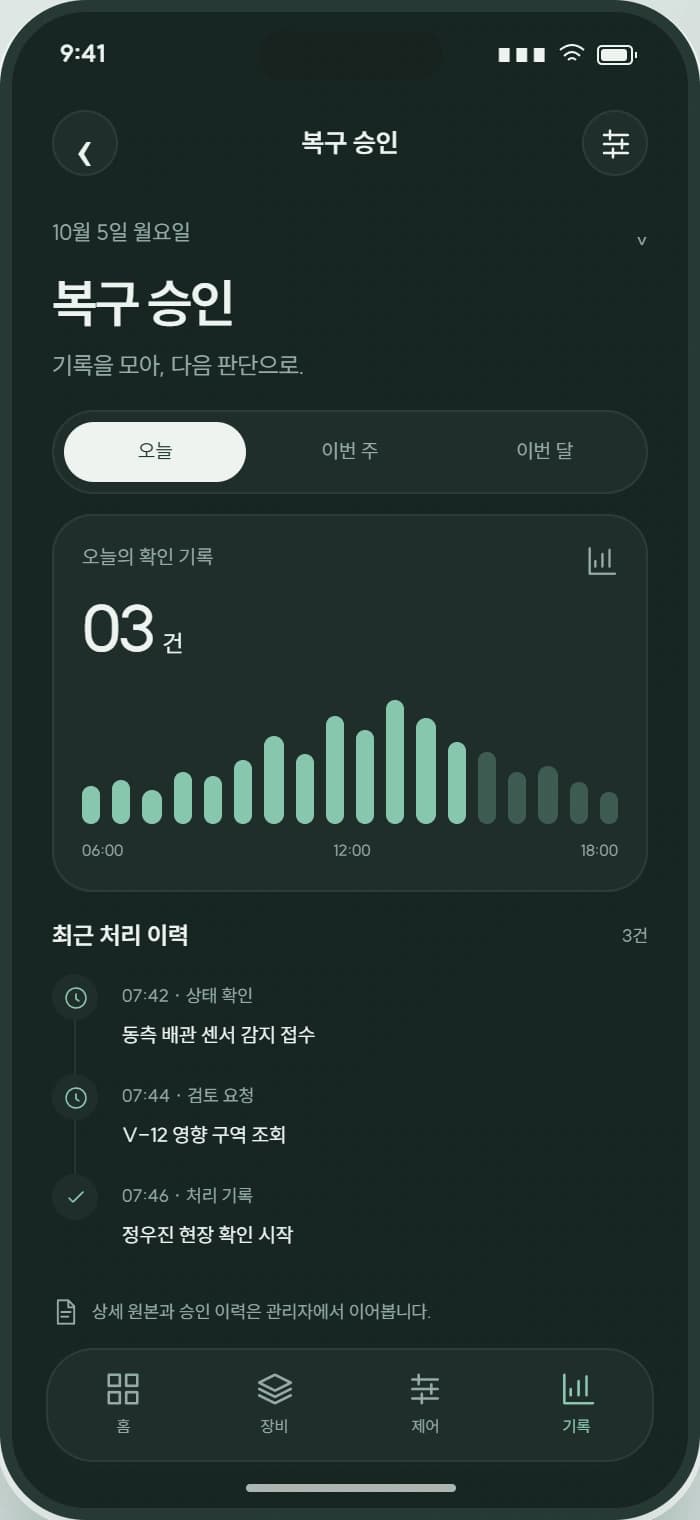

복구 승인
현장 점검과 복구 승인 기록을 이어봅니다.
프로젝트의 현장 업무를 4개의 모바일 화면으로 구성한 디자인 시안입니다. 화면의 장비·계측값은 예시 데이터입니다.
01 / 배경과 문제
프로젝트가 시작되는 지점
센서의 누수 알림만으로는 어느 급수 밸브를 닫아야 하는지와 영향을 받는 입주 구역을 파악하기 어렵습니다. 밸브 명령을 보낸 사실과 실제 차단 상태가 구분되지 않아 현장 확인 전에 대응 완료로 처리될 수 있습니다.
- 핵심 사용자
- 시설 당직자 · 배관 유지보수 기사 · 입주사 시설 담당자
- 프로젝트 성격
- 개발 시나리오
- 주요 연동
- 누수 감지 센서·접점 수집기 · 전동 차단 밸브 위치 신호와 유량계 · 건물 시설 장애 접수 시스템
02 / 범위와 책임
어디까지 만들고 운영하는가
포함 범위
- 센서·배관 구역·차단 밸브·영향 입주사의 관계 대장
- 누수·장치 상태 수집과 승인된 차단 요청·회신 확인
- 당직 대응, 입주사 안내와 급수 재개 승인 기록
주요 제외 범위
- 배관 공사와 확인되지 않은 모든 감지에 대한 일괄 자동 차단
03 / 업무 흐름
시작부터 완료까지 이어지는 업무
- 01
누수 센서와 배관 구역, 차단 밸브의 영향 관계를 등록합니다.
- 02
현장 제어기가 감지와 장치 상태를 서버에 전달합니다.
- 03
당직자가 위치·영향 구역·현장 확인 정보를 보고 대응을 선택합니다.
- 04
차단 명령 후 밸브 위치 신호와 유량 변화를 대조합니다.
- 05
현장 복구 확인과 재개 승인을 기록해 급수 상태를 인계합니다.
감지와 현장 확인
감지 반복·센서 단선·미수신을 구분해 접수합니다. 현장 확인 내용과 입주사 연락을 연결하고 대응이 필요한 구역을 선택합니다.
차단 실행 대조
영향 구역을 검토한 뒤 차단을 요청합니다. 승인·명령 수신·밸브 위치·유량을 각각 확인하고 물리적 상태가 불명확한 건은 기사에게 넘깁니다.
복구와 급수 재개
수리와 현장 확인 근거를 등록하고 재개 승인을 받습니다. 실제 밸브 상태와 안내 시각을 확인해 다음 근무자에게 미완료 사항을 인계합니다.
INTERACTIVE WORKSPACE
화면 너머의 업무까지.
16개 메뉴에서 모듈별 책임, 처리 이력, 연동과 예외 기준을 살펴보세요.
업무 기록 검색 · 상태 필터 · 역할별 담당 업무 · 상세 이력 · 검토 메모 · CSV 내보내기를 직접 확인할 수 있습니다.
04 / 관리자 화면 디자인
현장의 확인을 운영의 판단으로
이미지를 선택하면 원본 크기로 볼 수 있습니다.

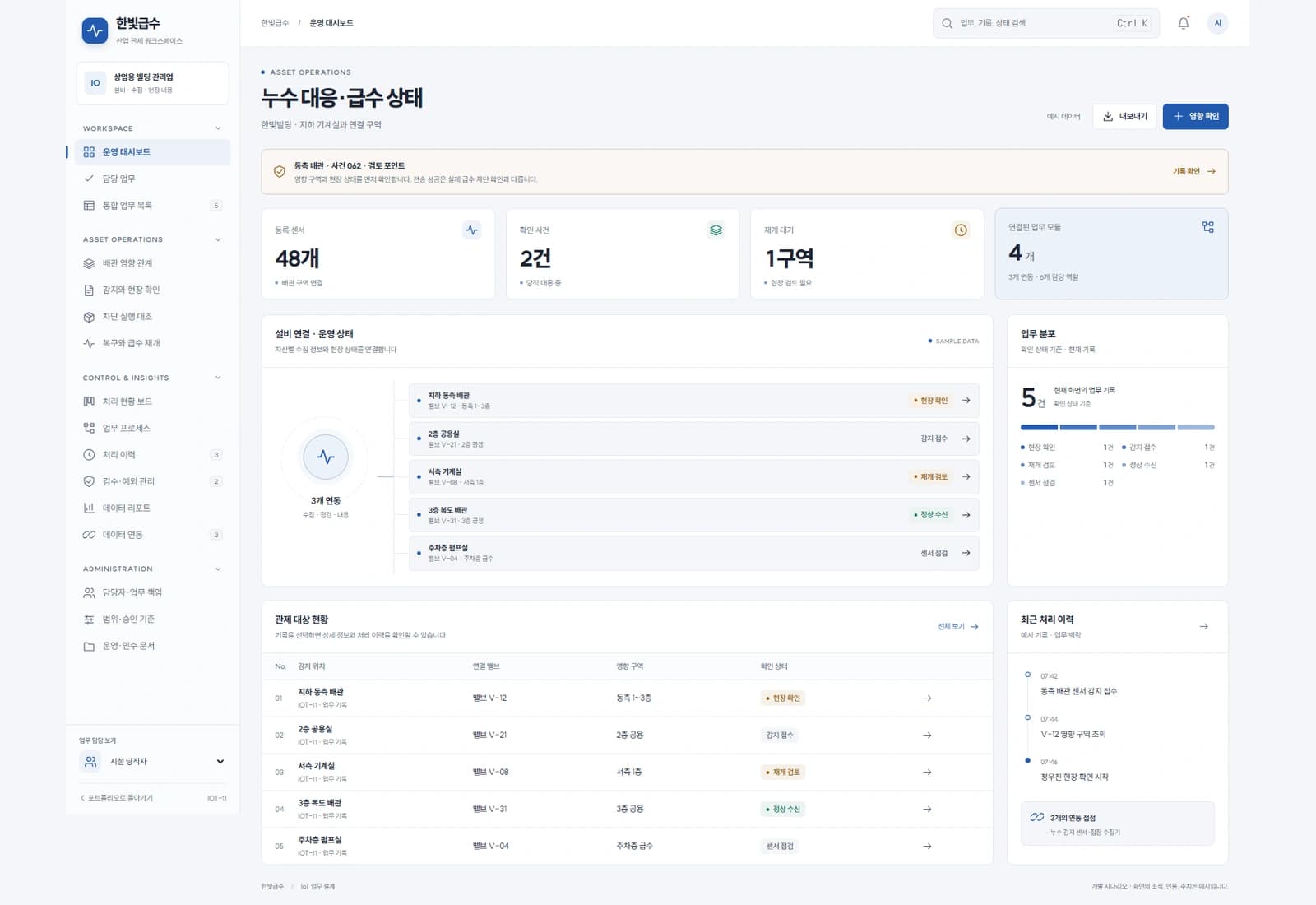

01
누수 대응·급수 상태
한빛빌딩 · 지하 기계실과 연결 구역

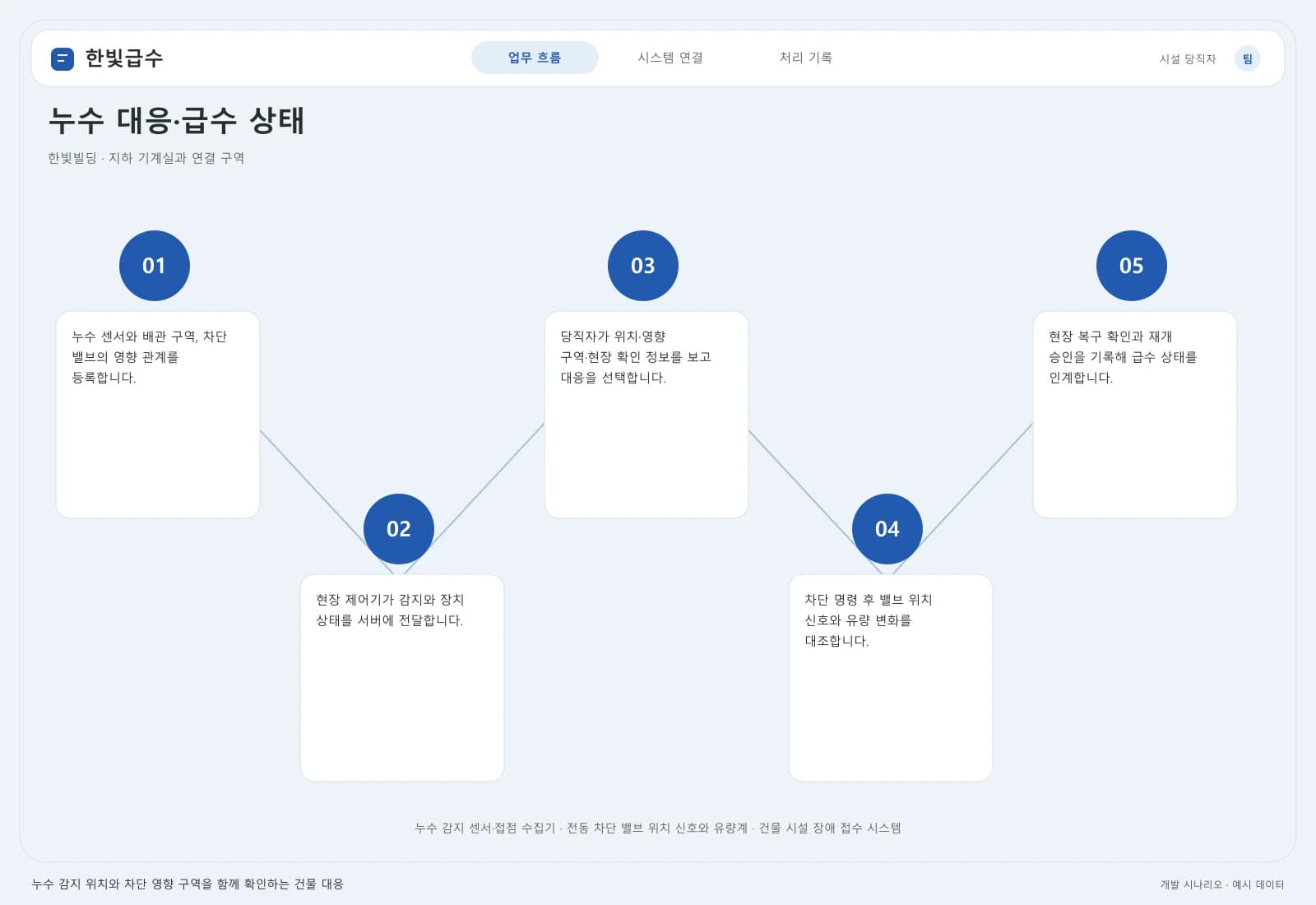

원본 크게 보기 ↗02
업무 흐름과 시스템 연결
주요 사용자와 연동 시스템을 따라 시작부터 완료까지의 처리 과정을 살펴봅니다.

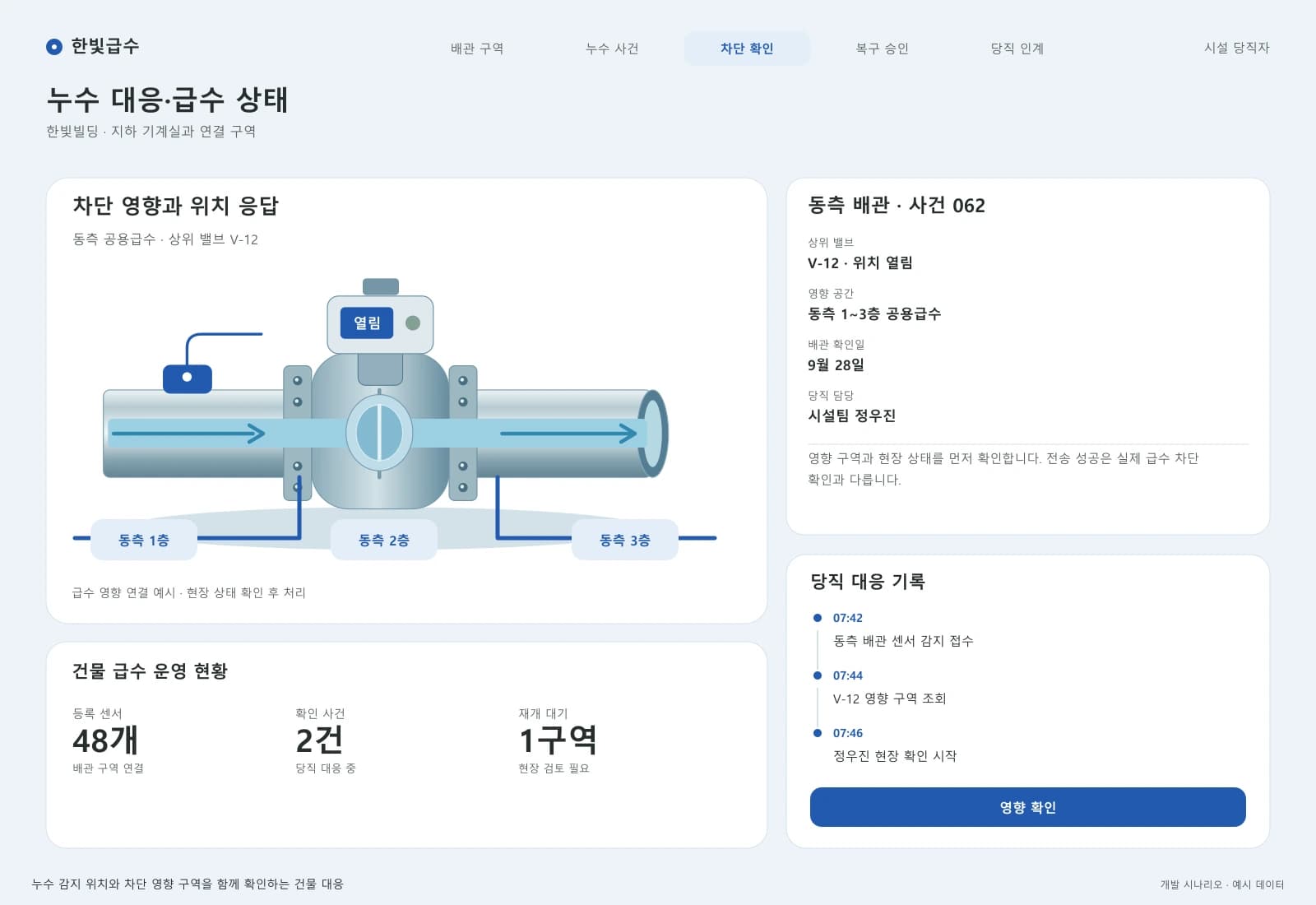

원본 크게 보기 ↗03
업무 상세와 처리 이력
영향 구역과 현장 상태를 먼저 확인합니다. 전송 성공은 실제 급수 차단 확인과 다릅니다.
원본 크게 보기 ↗05 / 난제와 해결
제약을 확인하고 선택한 접근
하나의 밸브가 여러 입주 공간을 담당하므로 센서 하나의 감지가 곧바로 단일 공간 조치로 이어지지 않습니다.
배관 관계와 영향 대상 목록을 확인한 뒤 구역별 대응 권한 및 사전 승인 정책을 적용합니다.
선택 이유와 절충점
일괄 자동 차단보다 확인 단계가 늘어나지만 영향을 받는 공간과 조치 책임을 설명할 수 있습니다.
명령 전송은 성공했어도 밸브가 고착되거나 위치 신호가 없어 실제 차단을 확정할 수 없습니다.
명령 상태와 물리적 확인을 분리하고 위치 신호·유량의 확인 조건을 대조합니다. 불명 상태는 현장 점검으로 유지합니다.
선택 이유와 절충점
단순한 완료 배지 대신 여러 확인 상태를 노출해 당직자가 남은 조치를 알아볼 수 있게 합니다.
06 / 검수 기준
예외 상황까지 확인하는 검수
| 검수 상황 | 확인 방법 | 통과 기준 |
|---|---|---|
| 센서 반복 감지와 밸브 고착이 발생한 경우 | 같은 사건을 반복 전달하고 위치 신호가 변하지 않는 응답을 넣습니다. | 중복 조치가 생성되지 않고 명령 성공만으로 차단 완료가 표시되지 않아야 합니다. |
| 수리 후 현장 확인 없이 재개를 요청하는 경우 | 승인 권한과 현장 기록이 없는 요청을 제출한 뒤 정상 절차와 비교합니다. | 미확인 요청은 보류되고 재개 승인·실제 위치·입주사 안내를 순서대로 추적할 수 있어야 합니다. |
07 / 기대 변화와 평가
운영의 변화를 확인하는 방법
기대 변화
감지 후 어떤 구역을 왜 차단했는지와 실제 상태를 구분하고 급수 재개의 확인 책임까지 한 사건으로 인계하는 운영을 목표로 합니다.
평가 방법
사건별 영향 대상 재확인, 명령과 물리 상태 불일치 지속 시간 및 재개 승인 누락을 당직 일지와 장치 신호로 대조합니다.
개발 시나리오의 제안 내용이며, 기대 변화는 확인된 납품 성과와 구분됩니다.
08 / 산출물과 인수인계
담당자가 이어서 운영할 수 있도록
- 센서·밸브 연동 및 대응 웹·모바일 소스와 장치 권한 계정, 요청 서비스 배포·복귀 절차를 전달합니다.
- 배관 영향 도면, 구역별 차단·재개 승인 권한과 입주사 연락 책임을 인계합니다.
- 밸브 고착·신호 유실 시험 자료와 수리 후 재개 확인 양식, 배관 변경 점검표를 제공합니다.
