IoT / 프로젝트 포트폴리오IOT-04
양식장 수질 관리 시스템
수조별 수질 계측의 신뢰도와 산소 공급장치 상태를 함께 확인합니다. 당직자가 교정 중인 값과 실제 확인이 필요한 구간을 나누고, 원격 설정부터 현장 조치까지 같은 이력으로 인계합니다.
MOBILE EXPERIENCE / BLUECURRENT
손안에서 시작하는 연결된 경험

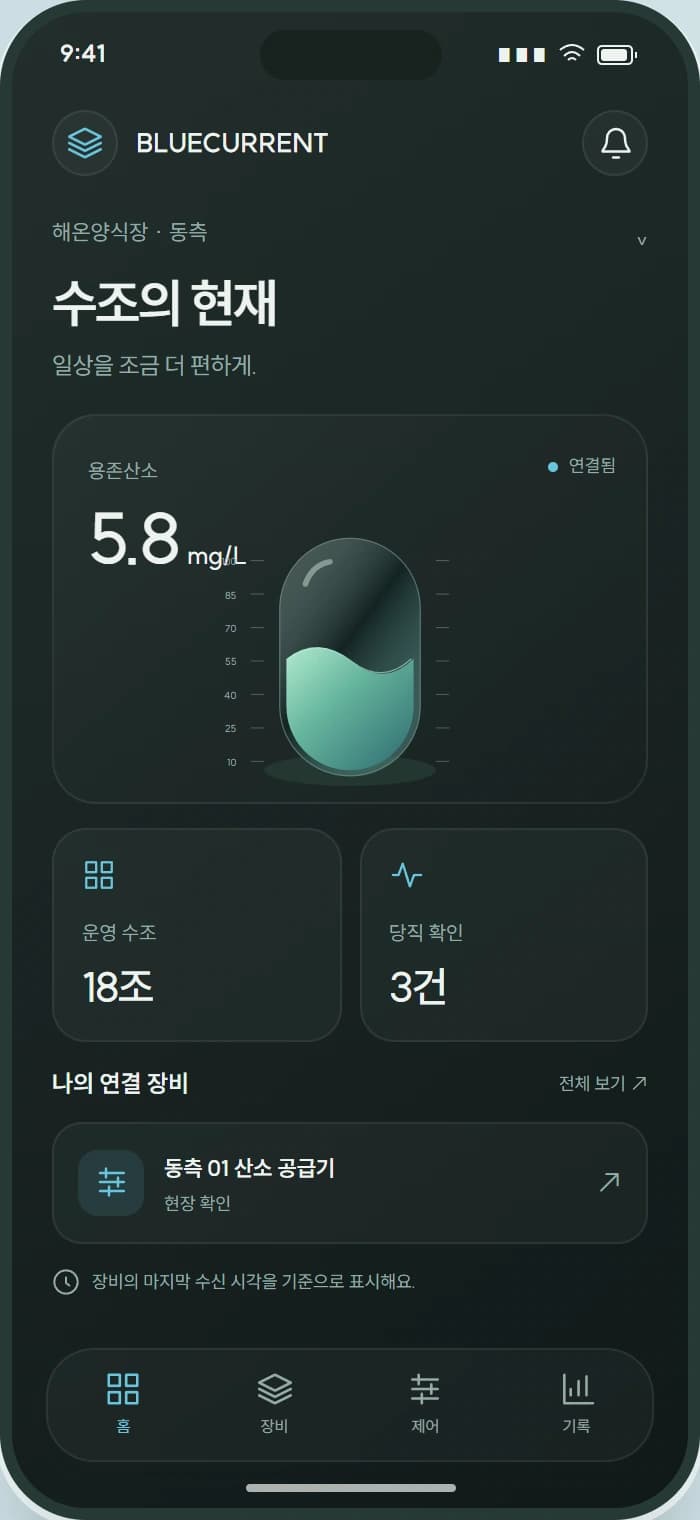

수조의 현재
현장의 현재 상태와 확인할 일을 한눈에 살펴봅니다.

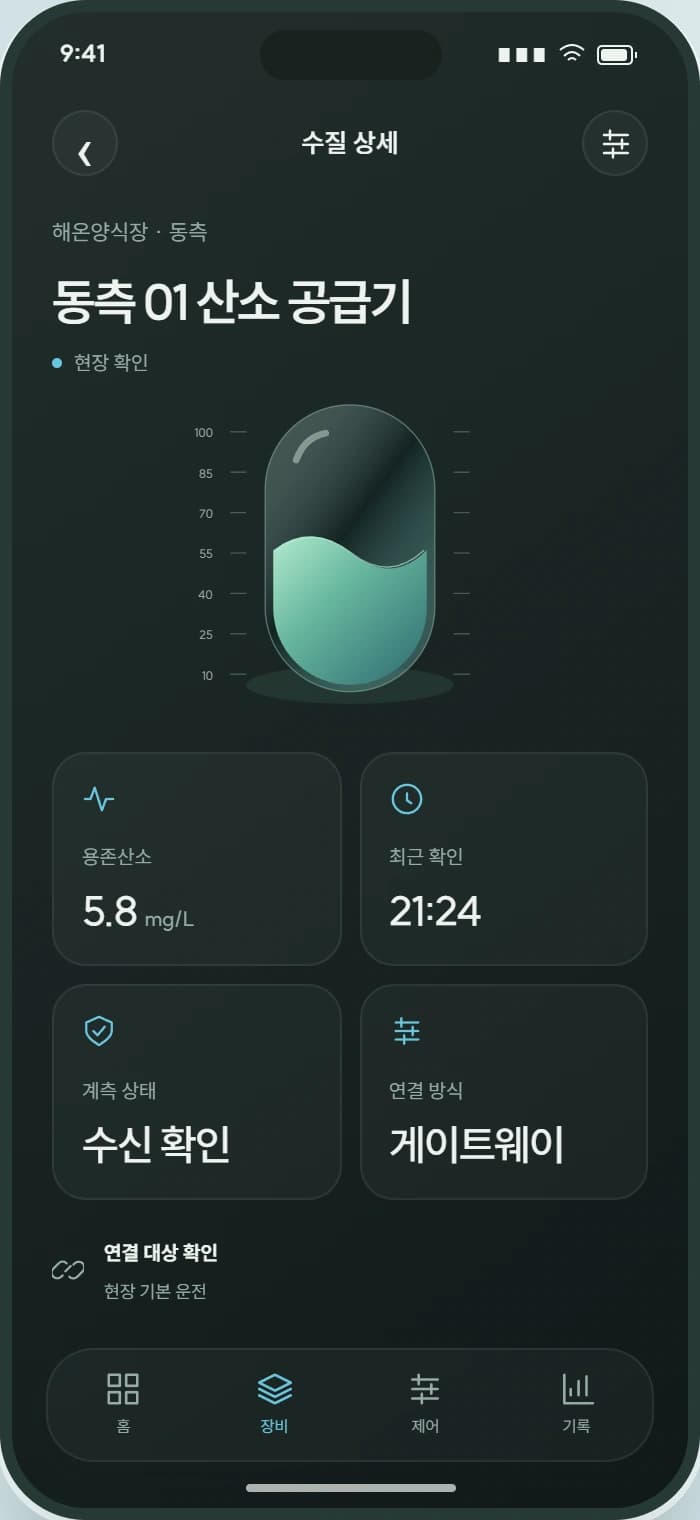

수질 상세
공간과 장비별 상태, 수신 시각을 자세히 확인합니다.

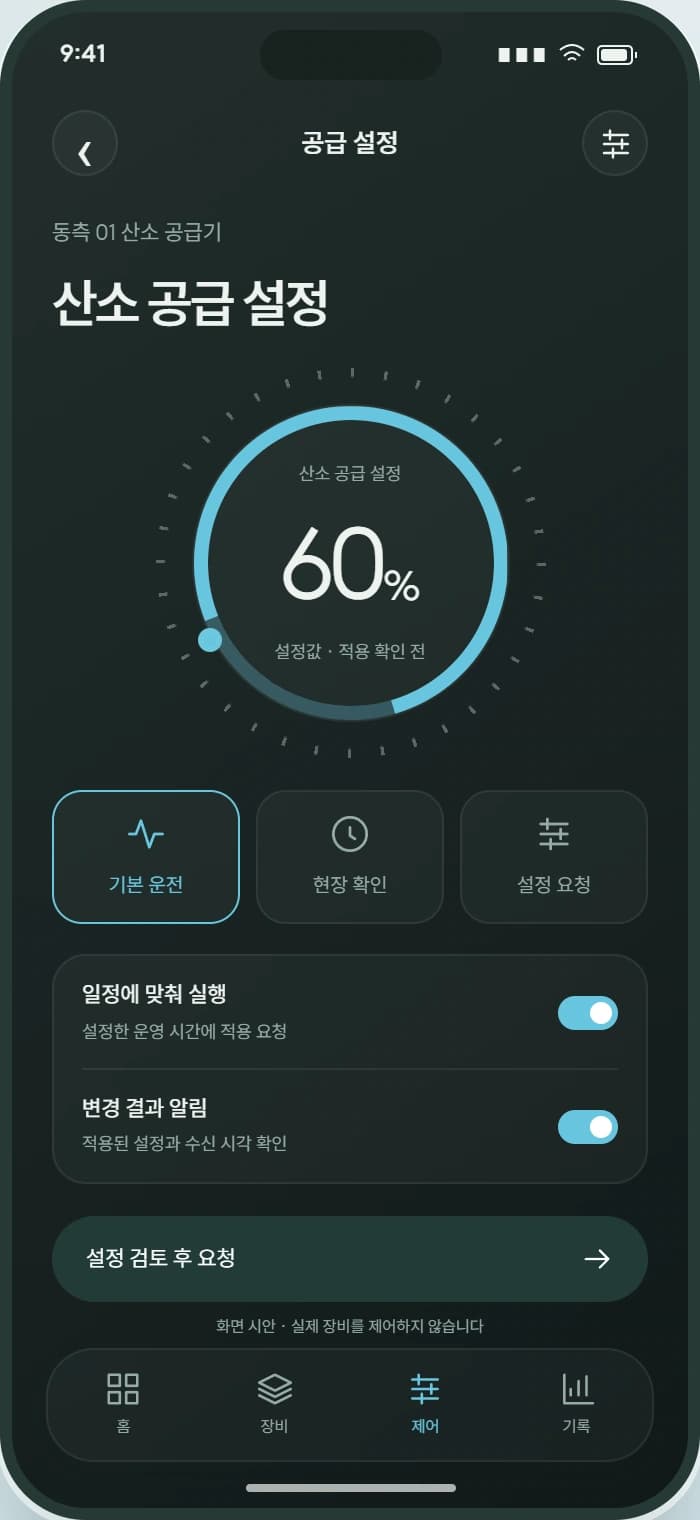

공급 설정
담당자의 권한과 적용 조건에 맞춰 설정을 검토합니다.

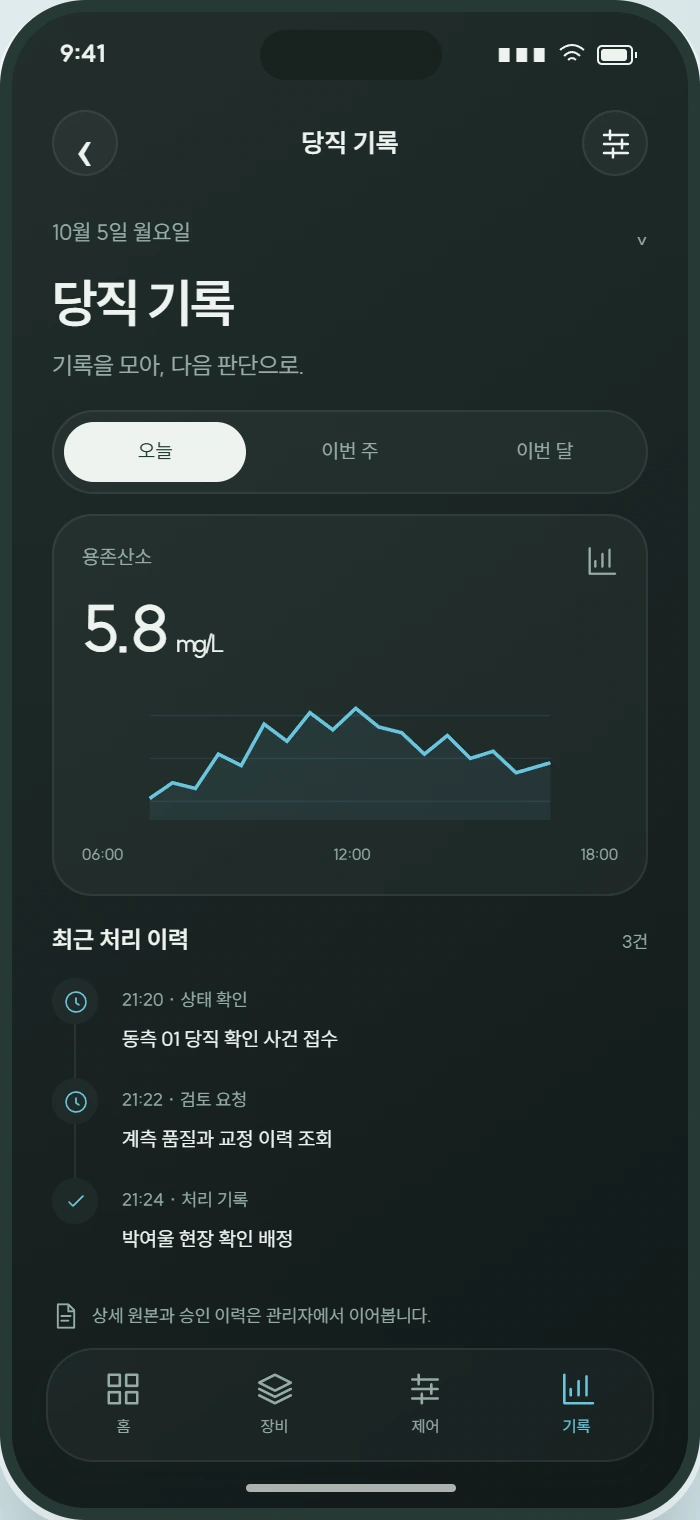

당직 기록
요청·응답·실행 결과를 구분해 이전 작업을 이어갑니다.
프로젝트의 현장 업무를 4개의 모바일 화면으로 구성한 디자인 시안입니다. 화면의 장비·계측값은 예시 데이터입니다.
DESIGN REFERENCESwater / Dribbble ↗
01 / 배경과 문제
프로젝트가 시작되는 지점
수조별 용존산소와 수온을 현장에서 확인한 뒤 공급장치를 따로 조절해 이상 구간과 조치의 관계가 남지 않습니다. 센서 세척이나 교정 중의 값을 실제 수질 변화로 받아들이면 불필요한 원격 조작이 이어집니다.
- 핵심 사용자
- 양식장 관리인 · 야간 당직자 · 수질·설비 담당자
- 프로젝트 성격
- 개발 시나리오
- 주요 연동
- RS-485 용존산소·수온·산도 센서 · 산소 공급 PLC의 설정·상태 인터페이스 · 교정 장비의 점검 기록
02 / 범위와 책임
어디까지 만들고 운영하는가
포함 범위
- 수조·수질 센서·산소 공급장치의 대장과 교정 상태
- 현장 제어반의 계측·설정 수신과 원격 요청 확인
- 수질 사건 검토, 현장 점검과 당직 인계 화면
주요 제외 범위
- 생물 상태 진단과 현장 제어반의 기본 보호 제어 대체
03 / 업무 흐름
시작부터 완료까지 이어지는 업무
- 01
수조와 수질 센서, 산소 공급장치의 연결 관계를 등록합니다.
- 02
현장 제어반이 계측값과 센서 교정 상태를 함께 수집합니다.
- 03
서버가 관리 기준을 벗어난 구간을 당직 확인 목록에 올립니다.
- 04
담당자가 현장 상태를 확인하고 허용 범위의 공급 설정을 요청합니다.
- 05
제어반 회신과 후속 계측을 조치 이력에 연결해 다음 근무자에게 인계합니다.
당직 확인 목록
기준 초과, 미수신, 교정 확인을 다른 종류의 사건으로 접수합니다. 수조 위치와 마지막 현장 메모를 확인하고 직접 점검 또는 설비 확인을 요청합니다.
공급 설정 요청
허용 범위의 설정과 유효 시간을 선택해 제어반에 전달합니다. 요청값, 수신값과 실제 장치 상태를 비교하며 미확인 명령을 완료로 처리하지 않습니다.
조치와 교정 이력
현장 확인 결과와 센서 교정, 공급장치 점검을 수조 사건에 연결합니다. 이후 계측과 미완료 조치를 다음 당직에게 인계합니다.

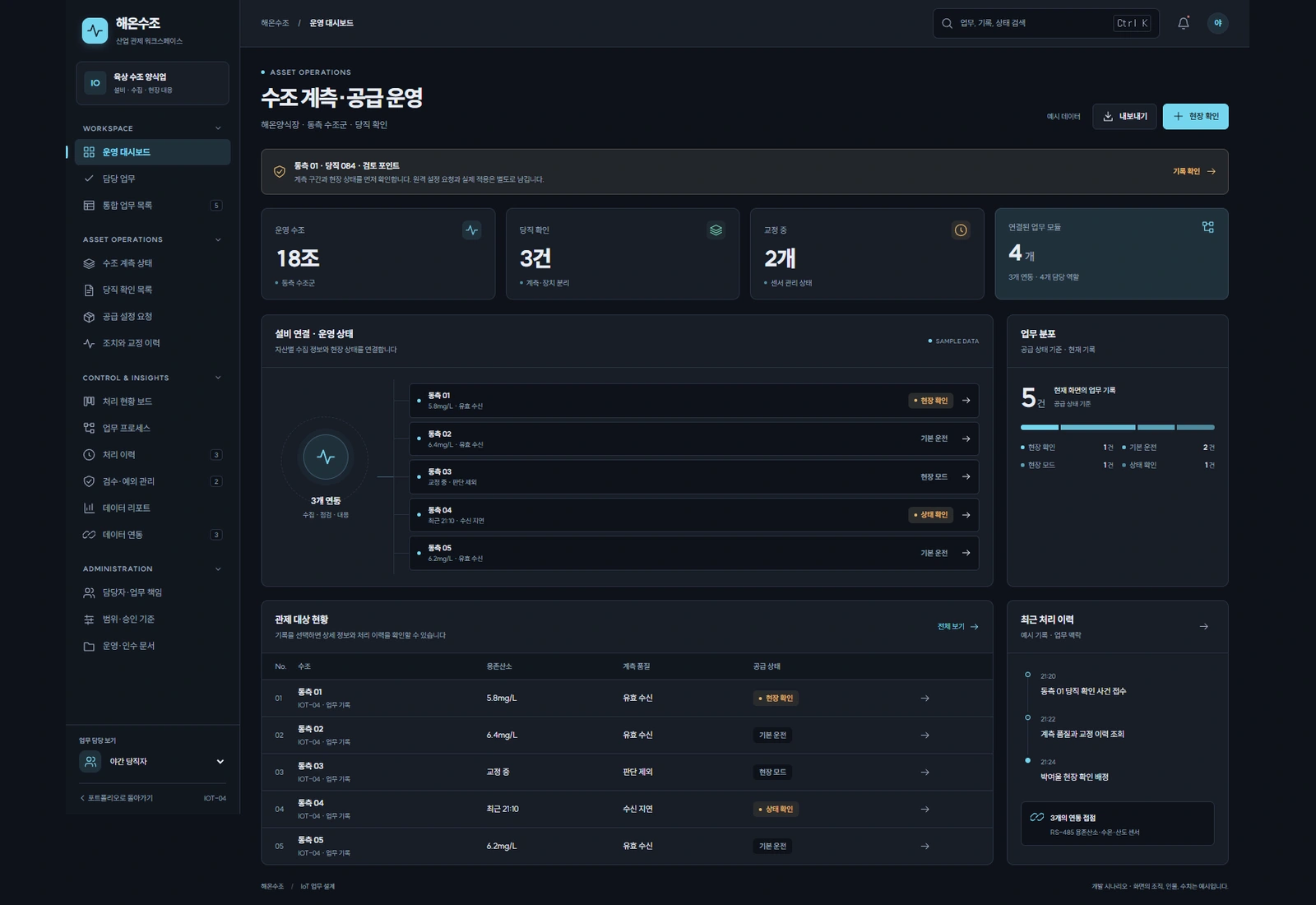

INTERACTIVE WORKSPACE
화면 너머의 업무까지.
16개 메뉴에서 모듈별 책임, 처리 이력, 연동과 예외 기준을 살펴보세요.
업무 기록 검색 · 상태 필터 · 역할별 담당 업무 · 상세 이력 · 검토 메모 · CSV 내보내기를 직접 확인할 수 있습니다.
04 / 관리자 화면 디자인
현장의 확인을 운영의 판단으로
이미지를 선택하면 원본 크기로 볼 수 있습니다.

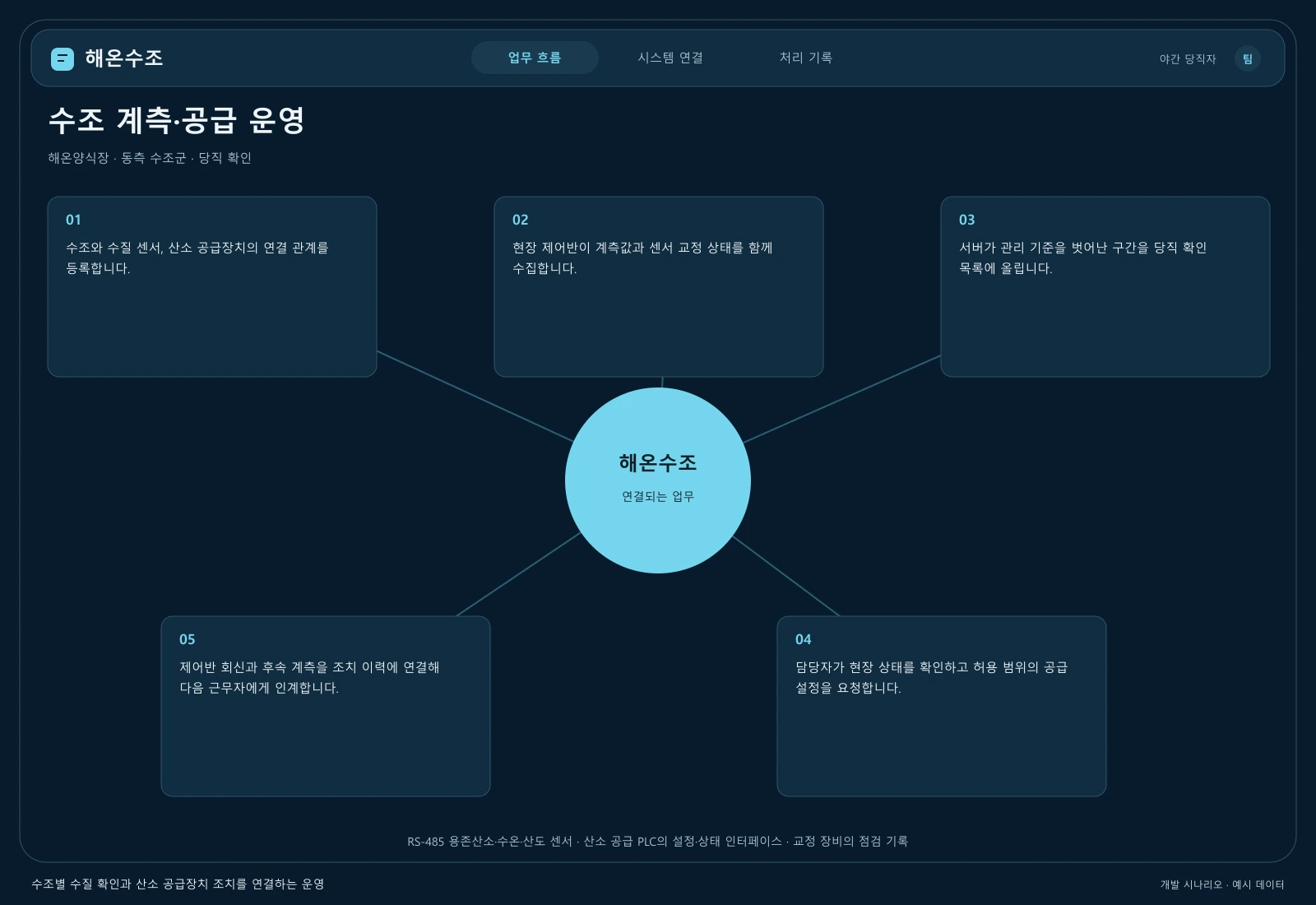

01
수조 계측·공급 운영
해온양식장 · 동측 수조군 · 당직 확인
원본 크게 보기 ↗02
업무 흐름과 시스템 연결
주요 사용자와 연동 시스템을 따라 시작부터 완료까지의 처리 과정을 살펴봅니다.
원본 크게 보기 ↗03

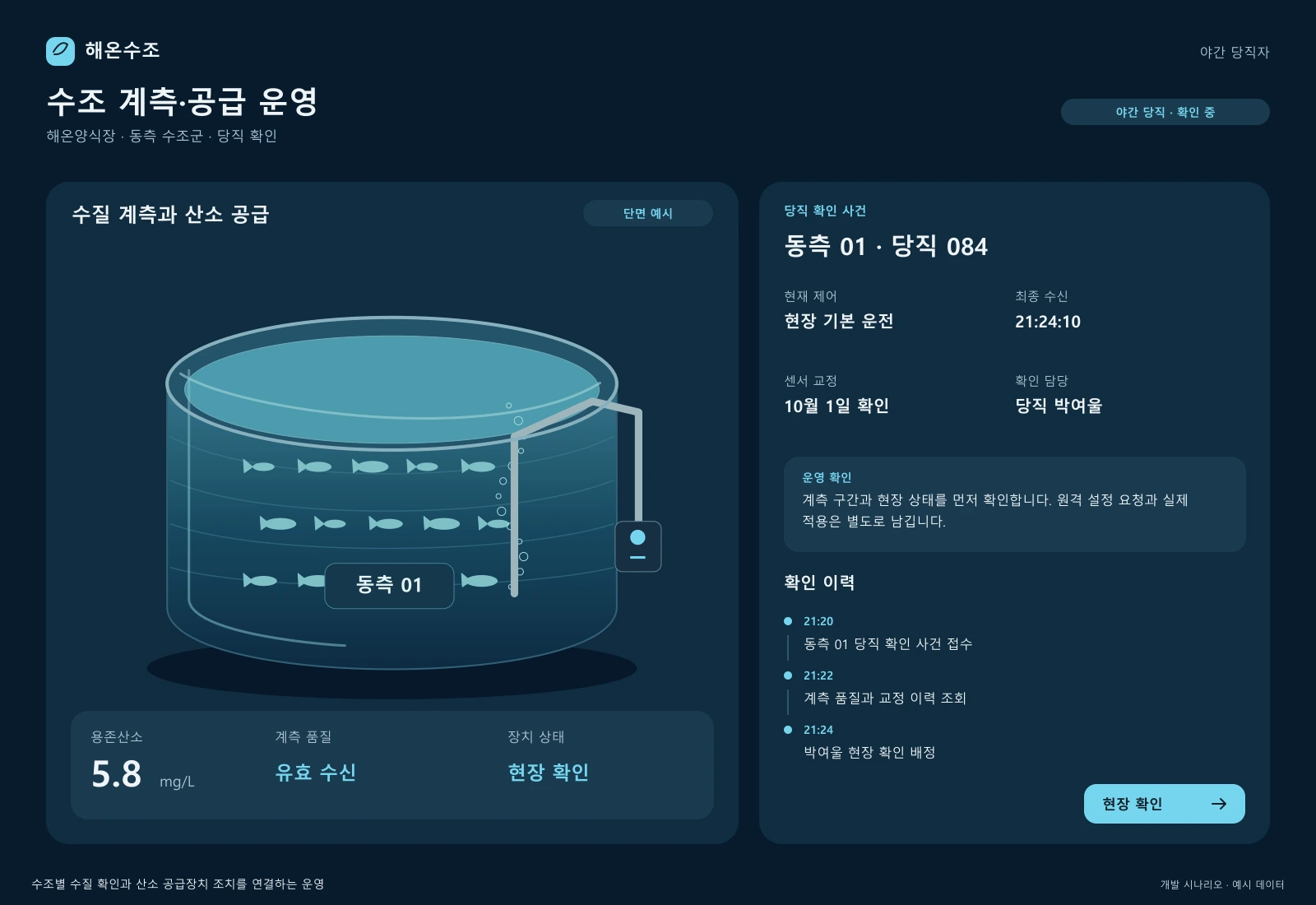

업무 상세와 처리 이력
계측 구간과 현장 상태를 먼저 확인합니다. 원격 설정 요청과 실제 적용은 별도로 남깁니다.
원본 크게 보기 ↗05 / 난제와 해결
제약을 확인하고 선택한 접근
오염이나 교정으로 센서 값의 신뢰도가 떨어진 상태에서도 그래프에는 숫자가 계속 나타날 수 있습니다.
계측값과 품질 상태를 함께 수집하고 교정 중 값은 원격 판단의 근거 목록에서 구분합니다. 복귀에는 담당자 확인을 남깁니다.
선택 이유와 절충점
자동화 가능한 구간은 줄어들지만 센서 관리 행위가 수질 변화로 잘못 전달되는 일을 구분할 수 있습니다.
서버 단절 중 제어반은 계속 동작하므로 복구 때 오래된 원격 설정이 다시 적용될 가능성이 있습니다.
설정에 버전과 만료 시각을 넣고 제어반의 현재 모드와 최종 적용값을 먼저 읽습니다. 현장 기본 제어는 독립적으로 유지합니다.
선택 이유와 절충점
연결만 복구됐다고 즉시 모든 요청을 재실행하지 않고 담당자가 미확인 명령을 대조하는 단계를 둡니다.
06 / 검수 기준
예외 상황까지 확인하는 검수
| 검수 상황 | 확인 방법 | 통과 기준 |
|---|---|---|
| 센서 교정·단선·실제 기준 초과의 시험 입력 | 동일 수조에 상태별 데이터를 넣고 당직 목록과 설정 가능 범위를 확인합니다. | 사건 종류가 다르게 표시되며 품질이 확인되지 않은 값으로 원격 요청이 확정되지 않아야 합니다. |
| 설정 요청 직후 서버 연결과 응답이 끊긴 경우 | 현장 제어를 유지한 채 복구 후 적용값과 요청값을 대조합니다. | 만료 명령이 재실행되지 않고 실제 적용 상태와 당직 확인자가 기록되어야 합니다. |
07 / 기대 변화와 평가
운영의 변화를 확인하는 방법
기대 변화
당직자가 계측 품질, 장치 운전과 자신의 조치를 구분해 확인하고 다음 근무자에게 미완료 판단을 이어주는 운영을 목표로 합니다.
평가 방법
교정 중 발생한 확인 사건, 명령 미확인 상태의 지속 시간과 인계 후 재확인된 수조를 현장 점검 일지와 대조합니다.
개발 시나리오의 제안 내용이며, 기대 변화는 확인된 납품 성과와 구분됩니다.
08 / 산출물과 인수인계
담당자가 이어서 운영할 수 있도록
- 현장 수집·관제 소스와 제어 인터페이스 명세, 권한 계정 및 서버 배포·복구 자료를 전달합니다.
- 수조 연결도, 교정 복귀 절차와 원격 설정 허용 범위·당직 책임을 인계합니다.
- 통신 단절·명령 만료 시험 자료와 센서 품질 분류·현장 확인 점검표를 제공합니다.
